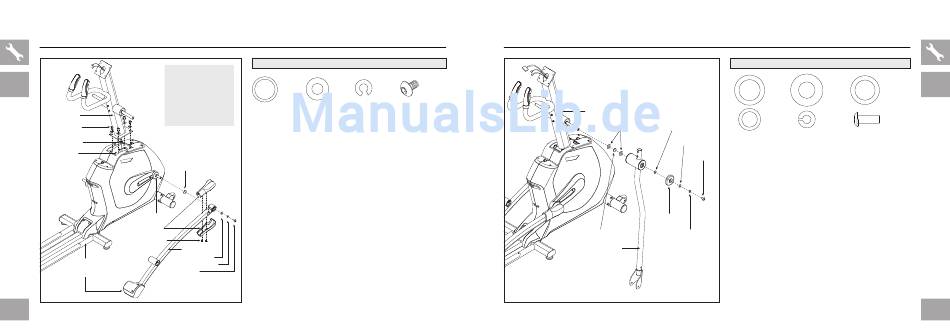

X20 AUFBAUScHRITT 3
hINWEIS: Achten
Sie bei der
X20
Befestigung des
Konsolenmastes
darauf, keine Kabel
einzuklemmen.
KONSOLENMAST
VORINSTALLIERTE
SCHRAUBEN &
UNTERLEGSCHEIBEN
KONSOLENKABEL
HAUPTRAHMEN
GEWELLTE UNTERLEGSCHEIBE (H)
PEDALKURBEL
PEDALARMABDECKUNGEN
VORINSTALLIERTE SCHRAUBEN
PEDALARM
UNTERLEGSCHEIBE (I)
FÜHRUNGSSCHIENE
FEDERRINGSCHEIBE (J)
SCHRAUBE (K)
LAUFROLLE
14
ScHRAUBENTüTE FüR ScHRITT 3:
GEWELLTE UNTERLEG- FEDERRING- SCHRAUBE (K)
UNTERLEG- SCHEIBE (I) SCHEIBE (J) 20 mm
SCHEIBE (H) 20 mm 15 mm Anzahl: 2
23 mm Anzahl: 2 Anzahl: 2
Anzahl: 2
A Öffnen Sie die Schraubentüte für Schritt 3.
B Lösen Sie die vorinStallierten Schrauben und
unterlegScheiben aus dem hauptrahmen.
Lösen Sie die vorinStallierten Schrauben auf
der Unterseite der pedalarme.
c Ziehen Sie das konSolenkabel vorsichtig mit
dem Führungsdraht im konSolenmaSt durch den
konSolenmaSt.
D Befestigen Sie den konSolenmaSt mit den
vorinStallierten Schrauben und
unterlegScheiben am hauptrahmen.
E Schieben Sie die gewellte unterlegScheibe
(h) wie abgebildet über die pedalkurbel, gefolgt
vom pedalarm. Legen Sie die laufrolle auf der
führungSSchiene ab.
F Befestigen Sie den pedalarm mit 1
unterlegScheibe (i), 1 federringScheibe (J)
und 1 Schraube (k) an der pedalkurbel.
Befestigen Sie die pedalarmabdeckungen mit den
G
vorinStallierten Schrauben am pedalarm.
h Wiederholen Sie die Schritte E-G auf der anderen Seite.
X20 AUFBAUScHRITT 4
KONSOLENMAST
UNTERLEGSCHEIBEN (L) UNTERLEGSCHEIBE (N)
UNTERLEGSCHEIBE (O)
ARMSTANGENAB-
DECKUNG
GEWELLTE UNTERLEGSCHEIBE (M)
FEDERRINGSCHEIBE (P)
UNTERE ARMSTANGE
ScHRAUBENTüTE FüR ScHRITT 4:
UNTERLEG- GEWELLTE
SCHEIBE (L) UNTERLEG-
27 mm SCHEIBE (M)
Anzahl: 4 29 mm
Anzahl: 2
UNTERLEG- FEDERRING-
SCHEIBE (O) SCHEIBE (P)
20 mm 15 mm
Anzahl: 2 Anzahl: 2
Öffnen Sie die Schraubentüte für
A
Schritt 4.
SCHRAUBE (Q)
Schieben Sie 1 unterlegScheibe (l),
B
1 gewellte unterlegScheibe (m)
und 1 unterlegScheibe (l) auf den
konSolenmaSt.
Schieben Sie die untere armStange
c
auf den konSolenmaSt und befestigen
Sie sie mit 1 unterlegScheibe
(n), 1 armStangenabdeckung,
1 unterlegScheibe (o), 1
federringScheibe (p) und 1
Schraube (Q).
D Wiederholen Sie die Schritte B-c auf der
anderen Seite des Elliptical Trainers.
