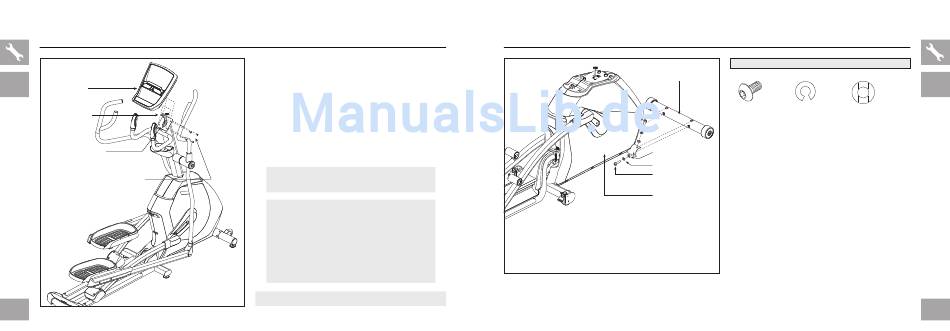

X20 AUFBAUScHRITT 7
X20
KONSOLE
KONSOLEN-
KABEL
KONSOLENMAST
VORINSTALLIERTE SCHRAUBEN
18
A Lösen Sie die vorinStallierten Schrauben
aus der konSole.
B Schließen Sie die konSolenkabel an der
konSole an.
c Stecken Sie die konSolenkabel vorsichtig in den
konSolenmaSt, bevor Sie die konSole befestigen.
D Befestigen Sie die konSole mit den 4
vorinStallierten Schrauben am
konSolenmaSt.
hINWEIS: Achten Sie beim Befestigen der
Konsole darauf, keine Kabel einzuklemmen.
hINWEIS: Ein nicht ordnungsgemäß
ausgerichtetes Gerät bedeutet eine Belastung für
Verbindungen, Rahmen und Schrauben. Wenn
Sie Ihren Elliptical Trainer an dem Ort aufgestellt
haben, an dem Sie ihn benutzen wollen, stellen
Sie die Justierfüße unten am Rahmen des Elliptical
Trainers so ein, dass das Gerät waagerecht steht.
Lesen Sie die TEchNISchE ANLEITUNG
ELLIPTIcAL TRAINER für weitere Informationen.
X20 AUFBAU ABGESchLOSSEN!

XF40i AUFBAUScHRITT 1

VORDERER STANDFUSS
GEBOGENE
UNTERLEGSCHEIBEN (C)
FEDERRINGSCHEIBEN (B)
SCHRAUBEN (A)
HAUPTRAHMEN
ScHRAUBENTüTE FüR ScHRITT 1:
SCHRAUBE (A) FEDERRING- GEBOGENE
30 mm SCHEIBE (B) UNTERLEG-
Anzahl: 4 15 mm SCHEIBE (C)
Anzahl: 4 17 mm
Anzahl: 4
Öffnen Sie die Schraubentüte für
A
Schritt 1.
Befestigen Sie den vorderen
B
StandfuSS mit je 2 Schrauben (a),
2 federringScheiben (b) und 2
gebogenen unterlegScheiben (c)
auf beiden Seiten am hauptrahmen.
XF40i
19
