Installations- und Anschlussinformationen

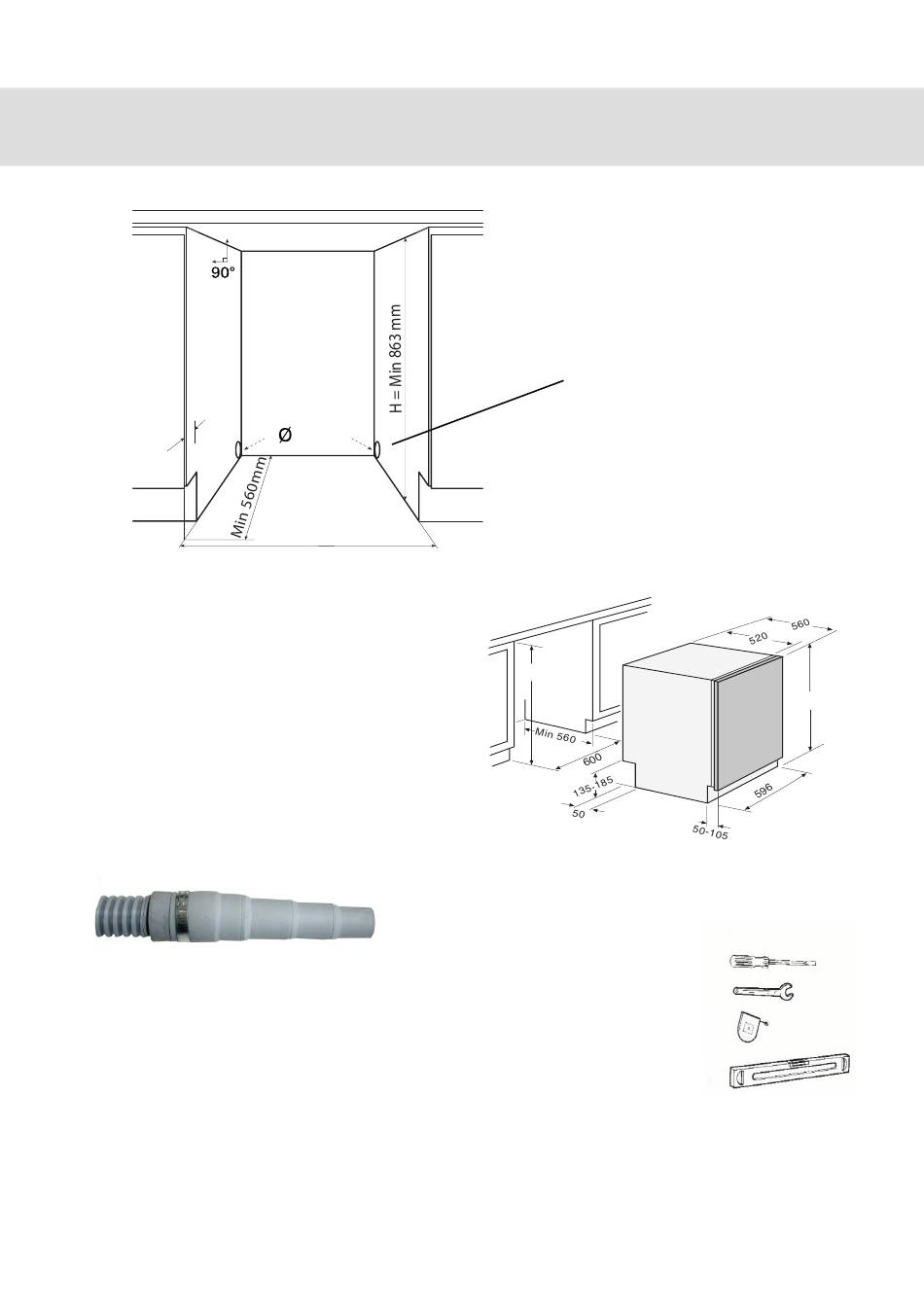

ABMESSUNGEN DER ÖFFNUNG FÜR DEN GESCHIRRSPÜLER
50-105 mm
WASSERANSCHLUSS
• Die Maschine kann mit einem Kalt- oder
Warmwasseranschluss (maximal 8°C)
verbunden werden. Wir empfehlen jedoch den
Anschluss an Kaltwasser.
• Das Zulaufrohr hat ein /" Innengewinde.
ELEKTRISCHER ANSCHLUSS
• 0-0 VAC Netzspannung, mindestens 1 A
ABFLUSS
• Das mitgelieferte kegelförmige Anschlussrohr
passt an einen Abflussanschluss mit einem
Innendurchmesser von 1, 1, 18 und  mm.
• Verwenden Sie eine Schlauchklemme beim
Anschluss an einen festen Abfluss.
Das Anschlussstück wird auf die vorhandene
Anschlussgröße zugeschnitten. Es wird nur eine
Schlauchklemme benötigt.
Kabel-/Schlauchlänge
Abflussschlauch:
Zulaufschlauch:
Stromkabel:

Kabeldurchführung
38 mm
W = 600 mm
190 mm
10 mm
10 mm
Sicherstellen, dass die
Öffnungen keine scharfen
Kanten haben, die die
Schläuche und das
Stromkabel beschädigen
könnten.
ABMESSUNGEN DES GESCHIRRSPÜLERS
*
Min 863
* *
Mit Mutter und montiertem Rutschschutz
*
Empfohlene Abmessungen
*
*
WERKzEUGE
1) Schraubendreher mit
Flachkopf
) 1-mm-Maulschlüssel
) Maßband
) Wasserwaage
860-910
