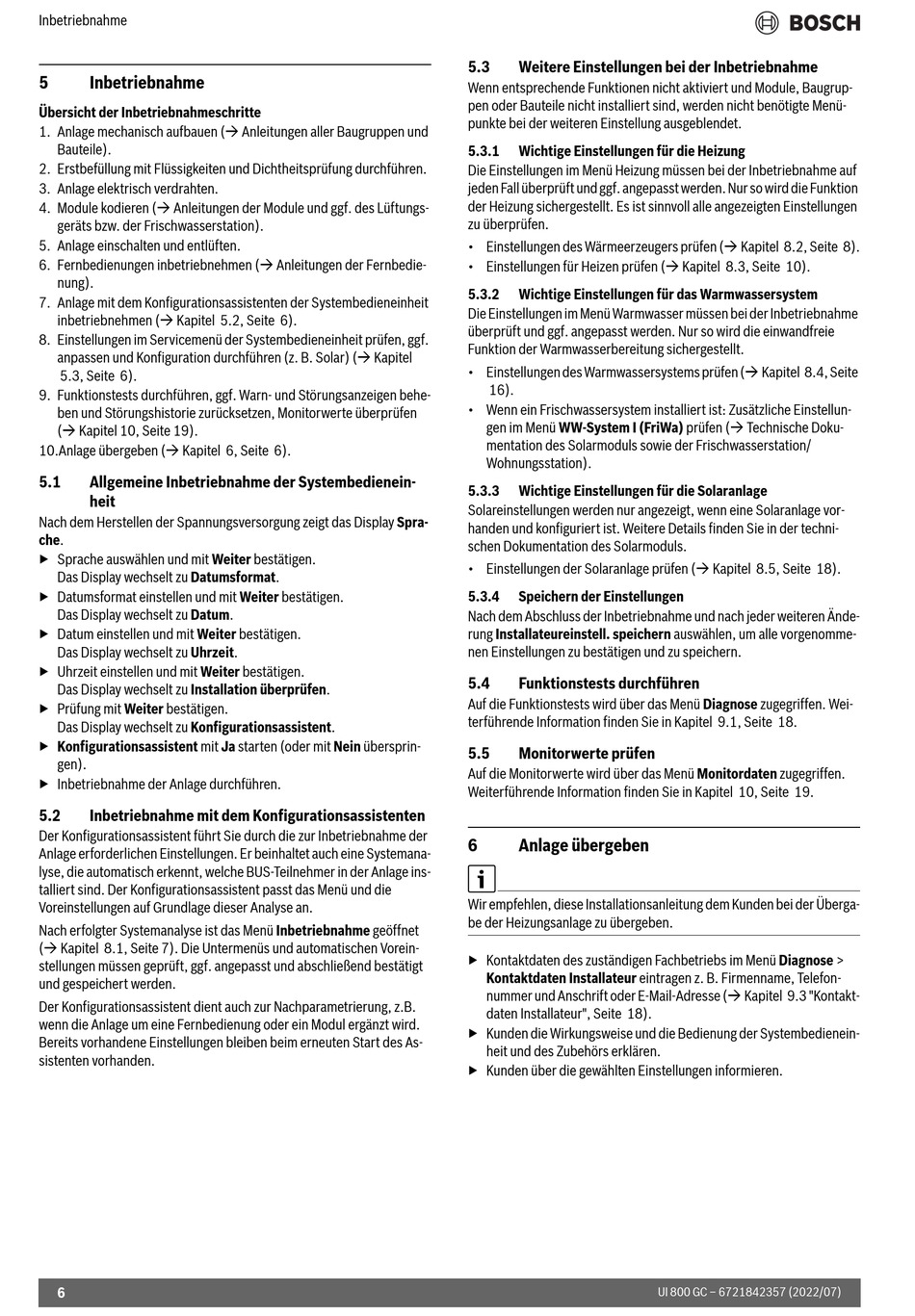

Inbetriebnahme

5 Inbetriebnahme
Übersicht der Inbetriebnahmeschritte
1. Anlage mechanisch aufbauen ( Anleitungen aller Baugruppen und
Bauteile).
2. Erstbefüllung mit Flüssigkeiten und Dichtheitsprüfung durchführen.
3. Anlage elektrisch verdrahten.
4. Module kodieren ( Anleitungen der Module und ggf. des Lüftungs-
geräts bzw. der Frischwasserstation).
5. Anlage einschalten und entlüften.
6. Fernbedienungen inbetriebnehmen ( Anleitungen der Fernbedie-
nung).
7. Anlage mit dem Konfigurationsassistenten der Systembedieneinheit
inbetriebnehmen ( Kapitel 5.2, Seite 6).
8. Einstellungen im Servicemenü der Systembedieneinheit prüfen, ggf.
anpassen und Konfiguration durchführen (z. B. Solar) ( Kapitel
5.3, Seite 6).
9. Funktionstests durchführen, ggf. Warn- und Störungsanzeigen behe-
ben und Störungshistorie zurücksetzen, Monitorwerte überprüfen
( Kapitel 10, Seite 19).
10.Anlage übergeben ( Kapitel 6, Seite 6).
5.1 Allgemeine Inbetriebnahme der Systembedienein-
heit
Nach dem Herstellen der Spannungsversorgung zeigt das Display Spra-
che.
▶ Sprache auswählen und mit Weiter bestätigen.
Das Display wechselt zu Datumsformat.
▶ Datumsformat einstellen und mit Weiter bestätigen.
Das Display wechselt zu Datum.
▶ Datum einstellen und mit Weiter bestätigen.
Das Display wechselt zu Uhrzeit.
▶ Uhrzeit einstellen und mit Weiter bestätigen.
Das Display wechselt zu Installation überprüfen.
▶ Prüfung mit Weiter bestätigen.
Das Display wechselt zu Konfigurationsassistent.
▶ Konfigurationsassistent mit Ja starten (oder mit Nein übersprin-
gen).
▶ Inbetriebnahme der Anlage durchführen.
5.2

Inbetriebnahme mit dem Konfigurationsassistenten

Der Konfigurationsassistent führt Sie durch die zur Inbetriebnahme der
Anlage erforderlichen Einstellungen. Er beinhaltet auch eine Systemana-
lyse, die automatisch erkennt, welche BUS-Teilnehmer in der Anlage ins-
talliert sind. Der Konfigurationsassistent passt das Menü und die
Voreinstellungen auf Grundlage dieser Analyse an.
Nach erfolgter Systemanalyse ist das Menü Inbetriebnahme geöffnet
( Kapitel 8.1, Seite 7). Die Untermenüs und automatischen Vorein-
stellungen müssen geprüft, ggf. angepasst und abschließend bestätigt
und gespeichert werden.
Der Konfigurationsassistent dient auch zur Nachparametrierung, z.B.
wenn die Anlage um eine Fernbedienung oder ein Modul ergänzt wird.
Bereits vorhandene Einstellungen bleiben beim erneuten Start des As-
sistenten vorhanden.
6
5.3

Weitere Einstellungen bei der Inbetriebnahme

Wenn entsprechende Funktionen nicht aktiviert und Module, Baugrup-
pen oder Bauteile nicht installiert sind, werden nicht benötigte Menü-
punkte bei der weiteren Einstellung ausgeblendet.
5.3.1 Wichtige Einstellungen für die Heizung
Die Einstellungen im Menü Heizung müssen bei der Inbetriebnahme auf
jeden Fall überprüft und ggf. angepasst werden. Nur so wird die Funktion
der Heizung sichergestellt. Es ist sinnvoll alle angezeigten Einstellungen
zu überprüfen.
• Einstellungen des Wärmeerzeugers prüfen ( Kapitel 8.2, Seite 8).
• Einstellungen für Heizen prüfen ( Kapitel 8.3, Seite 10).
5.3.2 Wichtige Einstellungen für das Warmwassersystem
Die Einstellungen im Menü Warmwasser müssen bei der Inbetriebnahme
überprüft und ggf. angepasst werden. Nur so wird die einwandfreie
Funktion der Warmwasserbereitung sichergestellt.
• Einstellungen des Warmwassersystems prüfen ( Kapitel 8.4, Seite
16).
• Wenn ein Frischwassersystem installiert ist: Zusätzliche Einstellun-
gen im Menü WW-System I (FriWa) prüfen ( Technische Doku-
mentation des Solarmoduls sowie der Frischwasserstation/
Wohnungsstation).
5.3.3 Wichtige Einstellungen für die Solaranlage
Solareinstellungen werden nur angezeigt, wenn eine Solaranlage vor-
handen und konfiguriert ist. Weitere Details finden Sie in der techni-
schen Dokumentation des Solarmoduls.
• Einstellungen der Solaranlage prüfen ( Kapitel 8.5, Seite 18).
5.3.4

Speichern der Einstellungen

Nach dem Abschluss der Inbetriebnahme und nach jeder weiteren Ände-
rung Installateureinstell. speichern auswählen, um alle vorgenomme-
nen Einstellungen zu bestätigen und zu speichern.
5.4 Funktionstests durchführen
Auf die Funktionstests wird über das Menü Diagnose zugegriffen. Wei-
terführende Information finden Sie in Kapitel 9.1, Seite 18.
5.5 Monitorwerte prüfen
Auf die Monitorwerte wird über das Menü Monitordaten zugegriffen.
Weiterführende Information finden Sie in Kapitel 10, Seite 19.
6 Anlage übergeben
Wir empfehlen, diese Installationsanleitung dem Kunden bei der Überga-
be der Heizungsanlage zu übergeben.
▶ Kontaktdaten des zuständigen Fachbetriebs im Menü Diagnose >
Kontaktdaten Installateur eintragen z. B. Firmenname, Telefon-
nummer und Anschrift oder E-Mail-Adresse ( Kapitel 9.3 "Kontakt-
daten Installateur", Seite 18).
▶ Kunden die Wirkungsweise und die Bedienung der Systembedienein-
heit und des Zubehörs erklären.
▶ Kunden über die gewählten Einstellungen informieren.
UI 800 GC – 6721842357 (2022/07)
