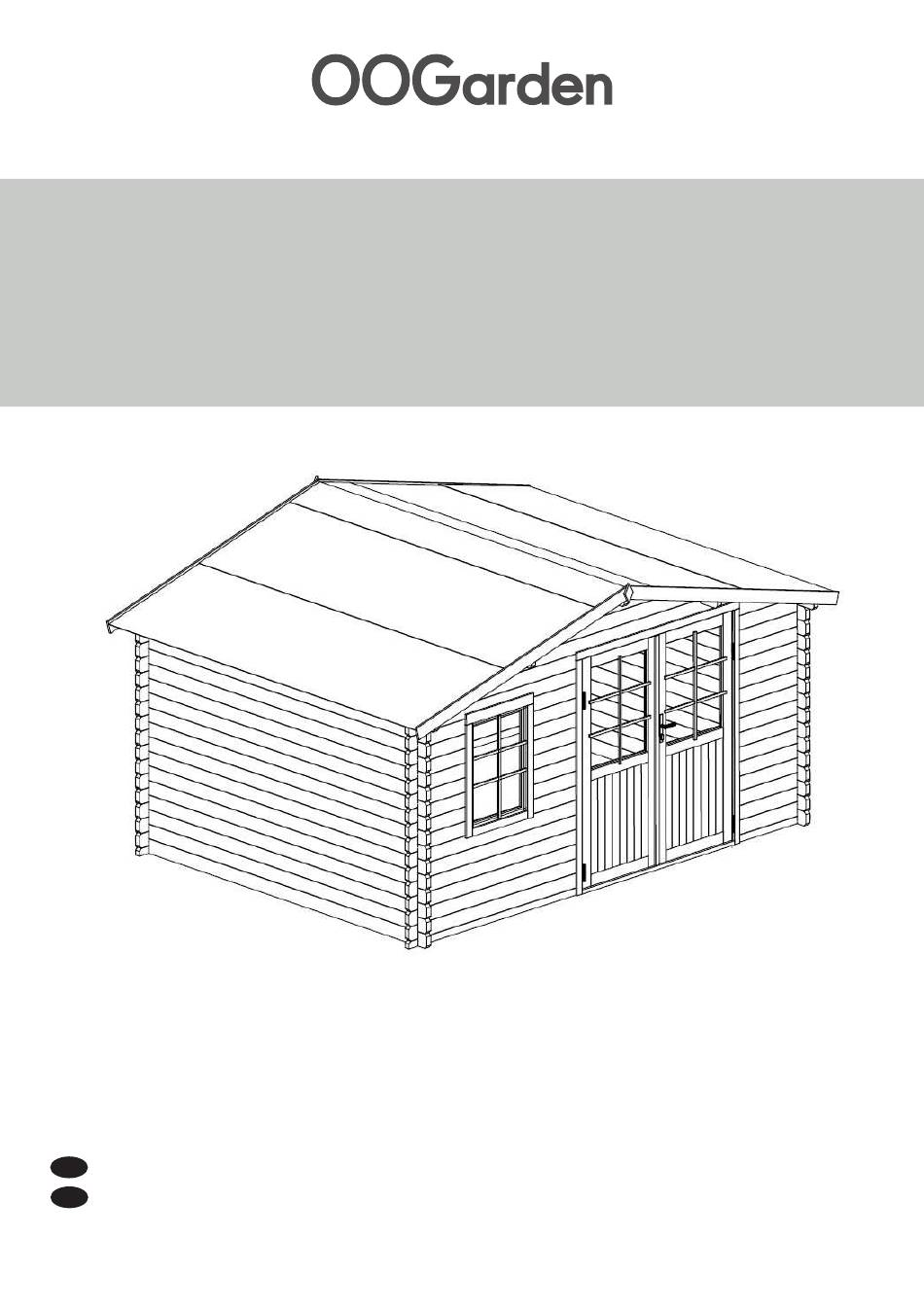

- Seite 1 FABO 0341-0065 Notice de montage et informations à lire et à conserver ..............1 Gebrauchsanleitung- sorgfältig lesen und aufbewahren .............. 28 IM_0341-0065_V02-240223...
- Seite 2 IM_0341-0065_V02-240223...
- Seite 3 1. FR IM_0341-0065_V02-240223...
- Seite 23 IM_0341-0065_V02-240223...
- Seite 24 IM_0341-0065_V02-240223...
- Seite 25 IM_0341-0065_V02-240223...
- Seite 26 IM_0341-0065_V02-240223...
- Seite 27 IM_0341-0065_V02-240223...
- Seite 28 IM_0341-0065_V02-240223...
- Seite 29 IM_0341-0065_V02-240223...
- Seite 30 2. DE IM_0341-0065_V02-240223...
- Seite 31 Inhaltsverzeichnis EINLEITUNG ..............30 IM_0341-0065_V02-240223...
-
Seite 32: Einleitung
EINLEITUNG Dieses Gartenhaus wurde für den privaten Gebrauch entwickelt, aber nicht zum Wohnen und Arbeiten. Es ist für die Lagerung von Material, Geräten und Möbel vorgesehen, die der Pflege und dem Gebrauch im Garten dienen. I. DIE ERSTEN SCHRITTE 1. SICHERHEITSHINWEISE, UMWELTSCHUTZ UND GE- SETZGEBUNG SICHERHEITSHINWEISE UND UMWELTSCHUTZ DIE NICHTBEACHTUNG DER WARNHINHEISE AUS DIESEM HANDBUCH KANN SEHR SCHWERE... -
Seite 33: Abmessungen Und Oberflächen
• Überprüfen Sie die Vollständigkeit aller Teile anhand des Handbuchs. • Sollten Teile fehlen oder beschädigt sein, wenden Sie sich vor der Durchführung der Montage an den Kundendienst OOGarden. • Nachdem die Verpackung geöffnet ist, müssen die Einzelteile innerhalb von 72 Stunden behandelt werden. - Seite 34 Abbildungsbeispiel der verschiedenen Flächen eines Gartenhauses: bodenfläche aussen = mindestfäche der bodenplatte: 11,6 m² bodenfläche innen : 9,87 m² Vorführung am Boden des Daches = aussenfläche über alles: 13,6 m² 3. GRUNDLEGENDE ELEMENTE DES SCHUTZES SOCKEL BZW. BODENFLÄCHE • Die Erstellung eines Betonsockels ist unbedingt erforderlich, damit das Gartenhaus standfest steht und eine gute Lebensdauer garantiert werden kann.
-
Seite 35: Befestigen Eines Windschutzes
BEFESTIGEN EINES WINDSCHUTZES • Um bei Sturm geschützt zu sein, ist Ihr Gartenhaus mit einem Windschutz zu versehen. • Zur Verstärkung der Bodenhaftung ist das Gartenhaus zunächst am Boden mit Befestigungswinkeln festzumachen. • Das Material für den Windschutz ist nicht in jedem Falle im Lieferumfang enthalten. Wenn es nicht enthalten ist, liegt es in Ihrer Verantwortung, sich eine Windschutzvorrichtung zu besorgen. -
Seite 36: Die Wände Aus Holzbohlen
DIE WÄNDE AUS HOLZBOHLEN • Die 4 Wände Ihres Gartenhauses bestehen aus Bohlen, die übereinander gesteckt werden müssen. • Es kann vorkommen, dass sich einige Bohlen leicht verzogen haben, da Holz arbeitet. • Bei verzogenen Bohlen verwenden sie ein Schraubzwinge, einen Gummihammer und einen Schlagklotz. - Seite 37 DIE EINZELTEILE DES DACHES 1. Die Dachgiebel • Nachdem die Wände montiert wurden, sind die für den Bau der Giebel erforderlichen Bohlen (oder die vormontierten Giebel) anzubringen. • Die Giebel erlauben das Anbringen des Firstbalkens und der Mittelbalken. • Es ist erforderlich, den guten und stabilen Zusammenbau zu überprüfen, bevor die weitere Montage des Daches erfolgt.
- Seite 38 Wichtig: Beim Anbringen der Dachbretter ist es unbedingt erforderlich, dass ein Mindestabstand von einigen Millimetern (mindestens 1,5 mm) eingehalten wird, damit das Dach durch das Arbeiten des Holzes nicht verformt werden kann, was die Dichtigkeit des Daches beeinträchtigen würde. • Zum Anbringen der Dachbretter muss die gesamte Hausstruktur unbedingt waagerecht und rechtwinkelig sein.
- Seite 39 4. Dach aus OSB-Platten • Für das Verlegen der OSB-Spanplatten ist es erforderlich, dass die restliche Konstruktion absolut gerade und wasserwagengenau installiert wurde. • Stellen sie sicher, dass die Wände waagerecht ausgerichtet sind, die Giebel senkrecht stehen und das gesamte Gestell gerade gebaut wurde. •...
-
Seite 40: Wartung Des Gartenhauses
Nägel) und kitten sie diese Bereiche ab, wenn sie nicht dicht sind. • Wenn Sie die Bitumen-Dachpappe durch eine andere Abdeckung auswechseln, führen Sie unbedingt eine komplette Kontrolle der Dichtheit des gesamten Hauses durch. 4. WARTUNG DES GARTENHAUSES HOLZBEHANDLUNG VOR DER MONTAGE •... -
Seite 41: Kundendienst Und Gewährleistung
• Beschädigungen, die durch Stöße am Gartenhaus entstanden sind; • Bohlen, die mit Hilfe einer Schraubzwinge zusammengesteckt wurden; • Das Verwenden von Ersatzteilen, die nicht vom Kundendienst OOGarden geliefert wurden; • Beschädigungen, die durch eine Änderung am Gartenhaus entstanden sind (Ausnahme sind hinzugefügte Schindeln oder Dachplatten);... -
Seite 42: Natürliche Erscheinungen Auf Dem Holz
NATÜRLICHE ERSCHEINUNGEN AUF DEM HOLZ Anmerkung: Holz ist ein natürlicher Baustoff, der sehr empfindlich gegenüber den Bedingungen im Außenbereich ist. Er neigt dazu, sich in den Wintermonaten zu dehnen und in der trockenen Jahresszeit zusammenzuziehen. Diese Größen-Veränderungen sind normal und vorhersehbar. Sie stellen in keiner Weise die Robustheit und Funktion des Gartenhauses in Frage. - Seite 43 Wenn diese Risse jedoch eine Breite von 8 mm überschreiten, könne Sie sich an den Kundendienst OOGarden wenden, der dann mögliche Korrektur- Maßnahmen überprüft. • Ausbleichen Holz verändert mit der Zeit seine Farbe. Um selbige lange zu bewahren, ist eine Holzbeize aufzubringen, wenn das Holz gut trocken ist.
- Seite 44 In seltenen Fällen kann das Holz ungleichmäßig vergrauen. Dies als Folge einer falschen Pflege des Gartenhauses: - Nach dem Aufbringen eines Pflegprodukte auf ein noch zu feuchtes Holz. - Wenn die Holzbehandlung zu spät erfolgt ist. Die Anleitung wird online in Farbe zur Verfügung gestellt und zeigt den Unterschied zwischen normaler und fehlerhafter Vergrauung des Holzes.
-
Seite 45: Aussenfläche Über Alles
II. TECHNISCHE DATEN DES GARTENHAUSES Anmerkung: Die in diesem Handbuch angegebenen Abmessungen und Flächenangaben hängen von folgenden Gegebenheiten ab: • Toleranzen bei der Herstellung/dem Schnitt des Holzes, • Feuchtigkeitsgehalt des Holzes. Abweichungen in den Abmessungen zwischen einigen Millimetern und mehr als 1 cm bei größeren Längen sind also möglich. - Seite 46 Ansichten des Schutzraums IM_0341-0065_V02-240223...
- Seite 47 III. MONTAGEANLEITUNG 1. TEILEAUFSTELLUNG Detail- Detail Ausmaß/mm / Anzahl nummer Unterbrett der Rückwand 36 x 4000 Brett der Rückwand 36 x 4000 Unterbrett der Vorderwand 36 x 1666 Winkelbrett der Vorderwand 36 x 1666 Unterbrett der Vorderwand 36 x Winkelbrett der Vorderwand 36 x Brett der Seitenwand 36 x...
- Seite 48 Detail Anzahl Zubehör für die Montage: Schraube 2.5x20 Schraube 3x25 Schraube 3.5x35 Schraube 4x30 Schraube 4x40 Schraube 4x70 Nägel 4.2x13 Bolze M8x60, mit der Scheibe und der Mutter Angel der Tür Fixatorplätte der Tür Türklinke mit Platten IM_0341-0065_V02-240223...
- Seite 49 2. MONTAGEANLEITUNG Montagedauer für das Gerätehaus: Zwischen 8 und 12 Stunden mit 2 Personen (nicht eingerechnet die Zeit für die Erstellung der Bodenplatte und des Bodenbelages). IM_0341-0065_V02-240223...
- Seite 50 IM_0341-0065_V02-240223...
- Seite 51 IM_0341-0065_V02-240223...
- Seite 52 IM_0341-0065_V02-240223...
- Seite 53 IM_0341-0065_V02-240223...
- Seite 54 IM_0341-0065_V02-240223...
- Seite 55 IM_0341-0065_V02-240223...
- Seite 56 IM_0341-0065_V02-240223...
- Seite 57 FABO OOGarden : n° 0341-0065 Produit importé par OOGARDEN France FR-01500 AMBERIEU EN BUGEY Produkt importiert durch OOGARDEN France FR-01500 AMBERIEU EN BUGEY IM_0341-0065_V02-240223...
