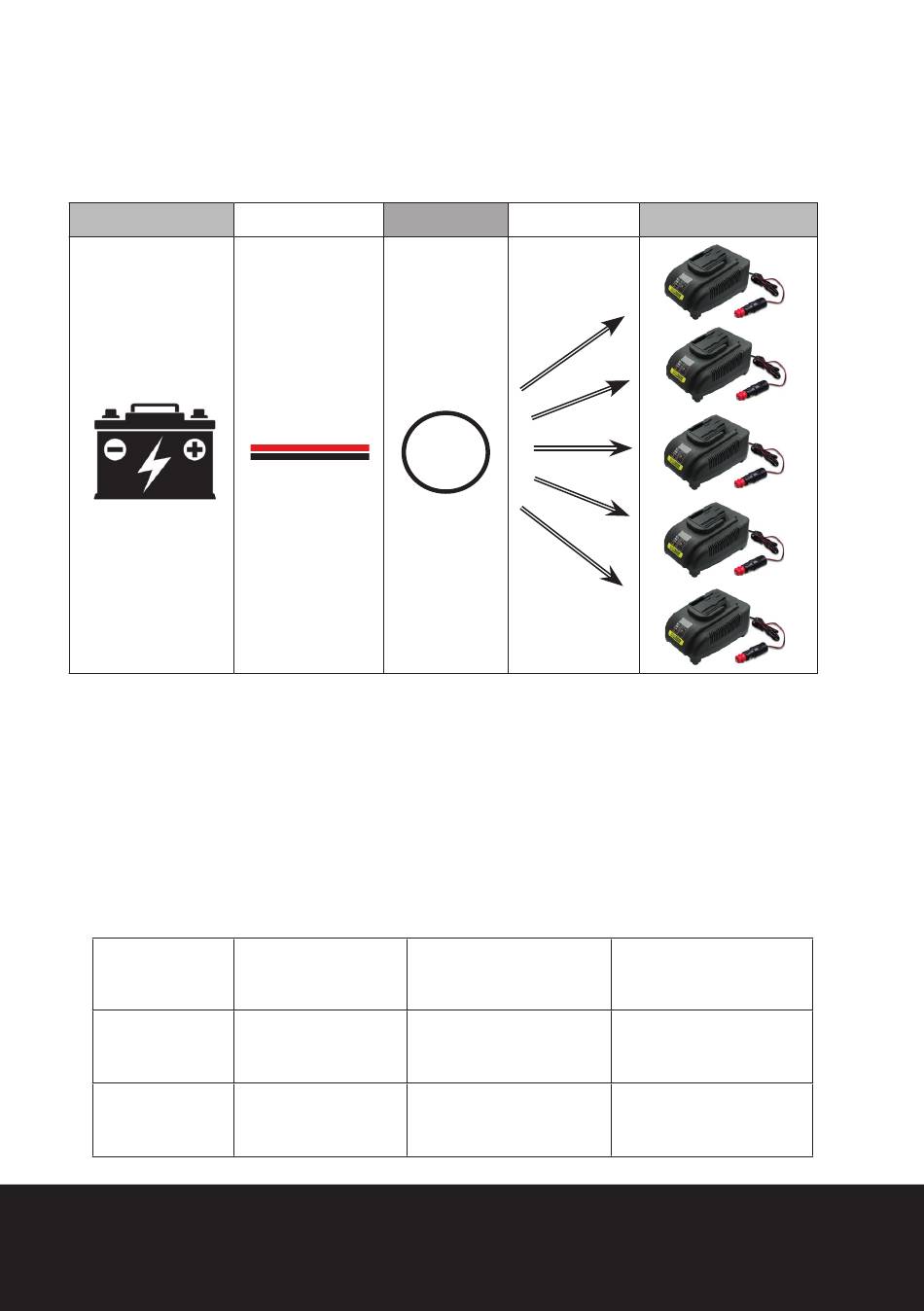

2.) Anschlussschema für bis zu 5 Bordlader
Für Anschlüsse mit bis zu 5 geschalteten Bordladern, berücksichtigen sie bitte die folgend aufgeführten
Leitungsquerschnitte!
Autobatterie Leitung L1
L1 wird als Leitung zwischen Fahrzeugbatterie und Verteilungspunkt definiert. L2 ist die Standard Ladegerät
Verkabelung 2 x 2m 1 mm².
Beim Anschluss von mehreren Bordladern sollte die Sicherung in der Nähe der Autobatterie der Anzahl und
Leistung der Bordlader angepasst und erhöht werden.
Für die Einbaumöglichkeiten werden folgende Leistungsquerschnitte und Längen empfohlen:
A). Mit dem Kabel des Ladegerätes 2x2m und zusätzlicher Leitungen Plus /Minus sowie eine
Batteriespannung von >12V PKW bis >24V LKW.
B.) Mit dem Ladegerät direkt am Rahmen verbundenen Minuspol oder direkt angeschlossen am Rahmen sowie
zusätzliche Leitungen am Pluspol. Die Batteriespannung hierzu beträgt von >12V PKW bis >24V LKW.
Tabelle 2:
Bordlader Leistungslänge L1
1 1m/ 3.3ft
2m/ 6.5ft
3m/ 10ft
2 1m/ 3.3ft
2m/ 6.5ft
3m/ 10ft
Verteiler Leitung L2
> 12V PKW
Länge Kabel /Querschnitt
Kabel L1 (12V)
1mm²/ AWG17
1mm²/ AWG17
1mm²/ AWG17
2mm²/ AWG17
2mm²/ AWG17
2mm²/ AWG17
3 I DEUTSCH
Bordlader
> 24V LKW
Länge Kabel /Querschnitt
Kabel L1 (24V)
1mm²/ AWG17
1mm²/ AWG17
1mm²/ AWG17
2mm²/ AWG17
2mm²/ AWG17
2mm²/ AWG17
