2 I DEUTSCH

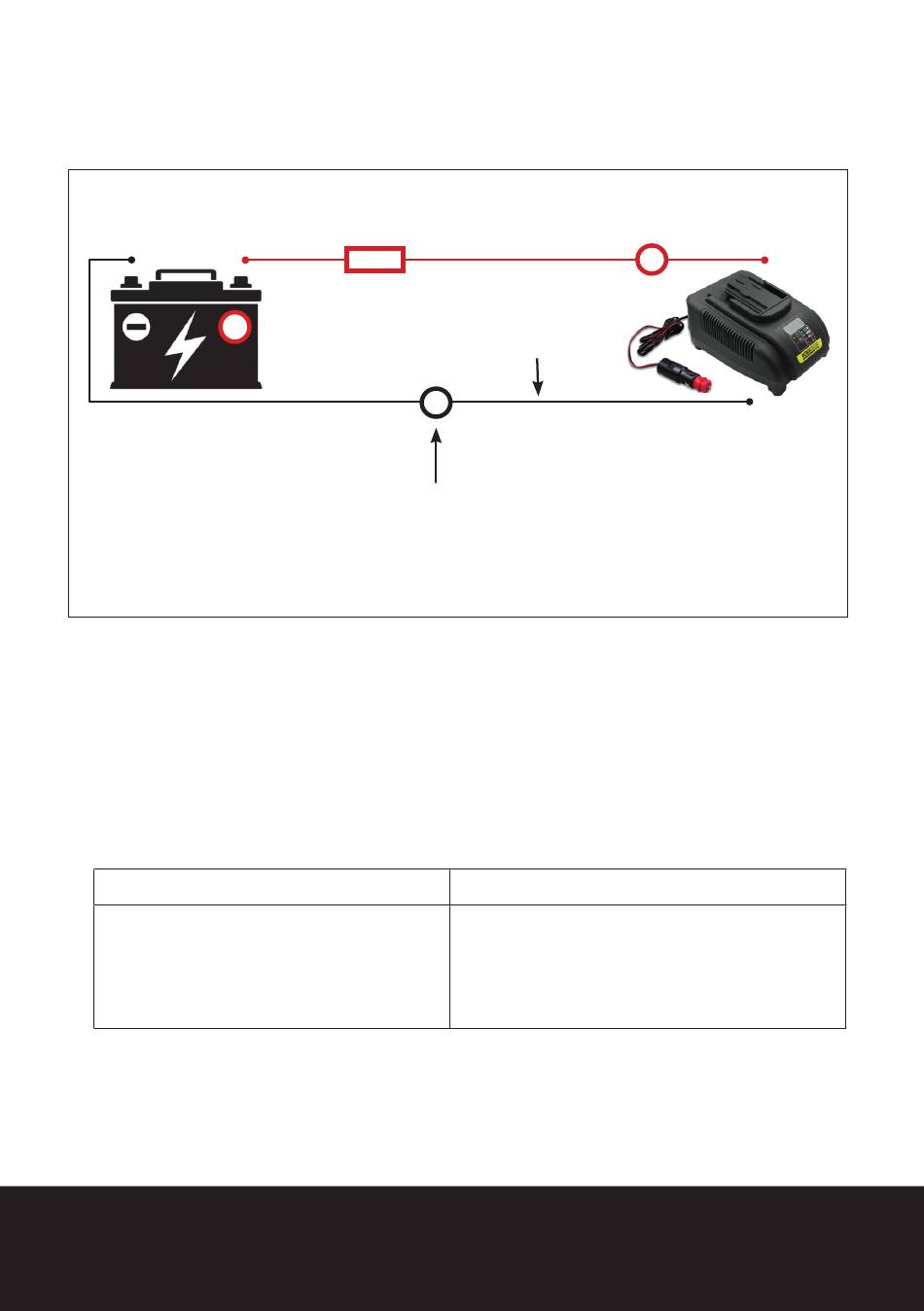

1.) Anschulssschema für einen Bordlader
+
Länge Fahrzeug Verkabelung
Für eine störungsfreie Funktion muss die Batteriespannung von >12V PKW bis >24V LKW sein!
Für die anderen Einbaumöglichkeiten werden folgende Leistungsquerschnitte und Längen empfohlen:
A.) Mit dem Ladekabel des Ladegerätes 2x2m und zusätzlicher Verkabelung Plus /Minus. Die Batteriespannung
hierzu beträgt von >12V PKW bis >24V LKW:
B.) Mit dem Ladegerät direkt am Rahmen verbundenen Minuspol oder direkt angeschlossen am Rahmen sowie
zusätzliche Verkabelungen am Pluspol. Die Batteriespannung hierzu beträgt von >12V PKW bis >24V LKW.
Tabelle1:
>12V PKW
Länge Verkabelung/ Querschnitt (12V)
1m/ 3,3ft 1mm²/ AWG17
2m/ 6,5ft 1mm²/ AWG17
3m/ 10ft 2mm²/ AWG17
Die Verwendung größerer Querschnitte ist zulässig. Dieses oben beschriebene Schema ist zulässig für einen
Bordlader. Falls mehrere Lader angeschlossen werden, müsste ein größerer Querschnitt benutz werden.
10A Sicherung in der
Nähe der Autobatterie
Ladegerät Verkabelung
2x2m 1,0mm²
kann verkürzt werden
Für weniger Spannungsabfall kann das
schwarze Kabel vom Ladegerät so kurz
wie möglich an den Fahrzeugrahmen
verbunden werden, dadurch kann das
schwarze Kabel der Batterie bis hier
weggelassen werden.
>24V LKW
Länge Verkabelung/ Querschnitt (24V)
1m/ 3,3ft 1mm²/ AWG17
2m/ 6,5ft 1mm²/ AWG17
3m/ 10ft 1mm²/ AWG17
Anschlusspunkt
Bordlader
Länge Laderkabel
