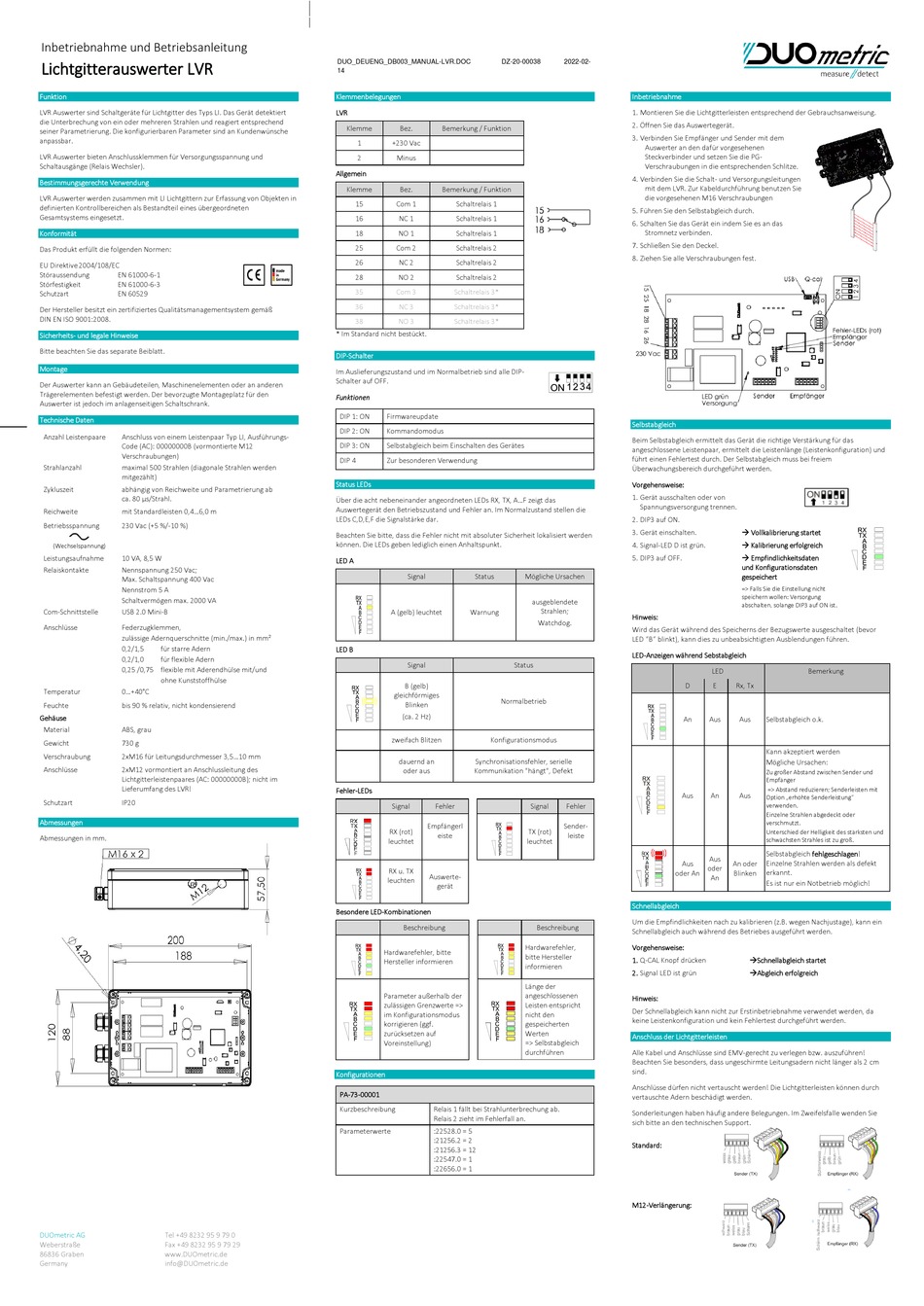

DUOmetric LVR Betriebsanleitung

Inbetriebnahme und Betriebsanleitung
Lichtgitterauswerter LVR
Funktion
LVR Auswerter sind Schaltgeräte für Lichtgitter des Typs LI. Das Gerät detektiert
die Unterbrechung von ein oder mehreren Strahlen und reagiert entsprechend
seiner Parametrierung. Die konfigurierbaren Parameter sind an Kundenwünsche
anpassbar.
LVR Auswerter bieten Anschlussklemmen für Versorgungsspannung und
Schaltausgänge (Relais Wechsler).
Bestimmungsgerechte Verwendung
LVR Auswerter werden zusammen mit LI Lichtgittern zur Erfassung von Objekten in
definierten Kontrollbereichen als Bestandteil eines übergeordneten
Gesamtsystems eingesetzt.
Konformität
Das Produkt erfüllt die folgenden Normen:
EU Direktive 2004/108/EC
Störaussendung EN 61000-6-1
Störfestigkeit EN 61000-6-3
Schutzart EN 60529
Der Hersteller besitzt ein zertifiziertes Qualitätsmanagementsystem gemäß
DIN EN ISO 9001:2008.
Sicherheits- und legale Hinweise
Bitte beachten Sie das separate Beiblatt.
Montage
Der Auswerter kann an Gebäudeteilen, Maschinenelementen oder an anderen
Trägerelementen befestigt werden. Der bevorzugte Montageplatz für den
Auswerter ist jedoch im anlagenseitigen Schaltschrank.
Technische Daten
Anzahl Leistenpaare Anschluss von einem Leistenpaar Typ LI, Ausführungs-
Code (AC): 00000000B (vormontierte M12
Verschraubungen)
Strahlanzahl maximal 500 Strahlen (diagonale Strahlen werden
mitgezählt)
Zykluszeit abhängig von Reichweite und Parametrierung ab
ca. 80 μs/Strahl.
Reichweite mit Standardleisten 0,4...6,0 m
Betriebsspannung 230 Vac (+5 %/-10 %)
(Wechselspannung)
Leistungsaufnahme 10 VA, 8,5 W
Relaiskontakte Nennspannung 250 Vac;
Max. Schaltspannung 400 Vac
Nennstrom 5 A
Schaltvermögen max. 2000 VA
Com-Schnittstelle USB 2.0 Mini-B
Anschlüsse Federzugklemmen,
zulässige Adernquerschnitte (min./max.) in mm²
0,2/1,5 für starre Adern
0,2/1,0 für flexible Adern
0,25 /0,75 flexible mit Aderendhülse mit/und
ohne Kunststoffhülse
Temperatur 0...+40°C
Feuchte bis 90 % relativ, nicht kondensierend
Gehäuse
Material ABS, grau
Gewicht 730 g
Verschraubung 2xM16 für Leitungsdurchmesser 3,5...10 mm
Anschlüsse 2xM12 vormontiert an Anschlussleitung des
Lichtgitterleistenpaares (AC: 00000000B); nicht im
Lieferumfang des LVR!
Schutzart IP20
Abmessungen
Abmessungen in mm.
DUOmetric AG Tel +49 8232 95 9 79 0
Weberstraße Fax +49 8232 95 9 79 29
86836 Graben www.DUOmetric.de
Germany info@DUOmetric.de
DUO_DEUENG_DB003_MANUAL-LVR.DOC DZ-20-00038
14
Technische Änderungen und Irrtum vorbehalten!
Klemmenbelegungen
LVR
Klemme Bez. Bemerkung / Funktion
1 +230 Vac
2 Minus
Allgemein
Klemme Bez. Bemerkung / Funktion
15 Com 1 Schaltrelais 1
16 NC 1 Schaltrelais 1
18 NO 1 Schaltrelais 1
25 Com 2 Schaltrelais 2
26 NC 2 Schaltrelais 2
28 NO 2 Schaltrelais 2
35 Com 3 Schaltrelais 3*
36 NC 3 Schaltrelais 3*
38 NO 3 Schaltrelais 3*
* Im Standard nicht bestückt.
DIP-Schalter
Im Auslieferungszustand und im Normalbetrieb sind alle DIP-
Schalter auf OFF.
Funktionen
DIP 1: ON Firmwareupdate
DIP 2: ON Kommandomodus
DIP 3: ON Selbstabgleich beim Einschalten des Gerätes
DIP 4 Zur besonderen Verwendung
Status LEDs
Über die acht nebeneinander angeordneten LEDs RX, TX, A...F zeigt das
Auswertegerät den Betriebszustand und Fehler an. Im Normalzustand stellen die
LEDs C,D,E,F die Signalstärke dar.
Beachten Sie bitte, dass die Fehler nicht mit absoluter Sicherheit lokalisiert werden
können. Die LEDs geben lediglich einen Anhaltspunkt.
LED A
Signal Status
A (gelb) leuchtet Warnung
LED B
Signal
B (gelb)
gleichförmiges
Normalbetrieb
Blinken
(ca. 2 Hz)
zweifach Blitzen Konfigurationsmodus
dauernd an Synchronisationsfehler, serielle
oder aus Kommunikation "hängt", Defekt
Fehler-LEDs
Signal Fehler
Empfängerl
RX (rot)
eiste
leuchtet
RX u. TX
Auswerte-
leuchten
gerät
Besondere LED-Kombinationen
Beschreibung
Hardwarefehler, bitte
Hersteller informieren
Parameter außerhalb der
zulässigen Grenzwerte =>
im Konfigurationsmodus
korrigieren (ggf.
zurücksetzen auf
Voreinstellung)
Konfigurationen
PA-73-00001
Relais 1 fällt bei Strahlunterbrechung ab.
Kurzbeschreibung
Relais 2 zieht im Fehlerfall an.
Parameterwerte :22528.0 = 5
:21256.2 = 2
:21256.3 = 12
:22547.0 = 1
:22656.0 = 1
2022-02-
Inbetriebnahme
1. Montieren Sie die Lichtgitterleisten entsprechend der Gebrauchsanweisung.
2. Öffnen Sie das Auswertegerät.
3. Verbinden Sie Empfänger und Sender mit dem
Auswerter an den dafür vorgesehenen
Steckverbinder und setzen Sie die PG-
Verschraubungen in die entsprechenden Schlitze.
4. Verbinden Sie die Schalt- und Versorgungsleitungen
mit dem LVR. Zur Kabeldurchführung benutzen Sie
die vorgesehenen M16 Verschraubungen
5. Führen Sie den Selbstabgleich durch.
6. Schalten Sie das Gerät ein indem Sie es an das
Stromnetz verbinden.
7. Schließen Sie den Deckel.
8. Ziehen Sie alle Verschraubungen fest.
Selbstabgleich
Beim Selbstabgleich ermittelt das Gerät die richtige Verstärkung für das
angeschlossene Leistenpaar, ermittelt die Leistenlänge (Leistenkonfiguration) und
führt einen Fehlertest durch. Der Selbstabgleich muss bei freiem
Überwachungsbereich durchgeführt werden.
Vorgehensweise:
1. Gerät ausschalten oder von
Spannungsversorgung trennen.
2. DIP3 auf ON.
3. Gerät einschalten.
4. Signal-LED D ist grün.
5. DIP3 auf OFF.
Mögliche Ursachen
ausgeblendete
Strahlen;
Hinweis:
Watchdog.
Wird das Gerät während des Speicherns der Bezugswerte ausgeschaltet (bevor
LED "B" blinkt), kann dies zu unbeabsichtigten Ausblendungen führen.
LED-Anzeigen während Sebstabgleich
Status
D
An
Aus
Signal Fehler
Sender-
TX (rot)
leiste
leuchtet
Aus
oder An
Schnellabgleich
Um die Empfindlichkeiten nach zu kalibrieren (z.B. wegen Nachjustage), kann ein
Beschreibung
Schnellabgleich auch während des Betriebes ausgeführt werden.
Hardwarefehler, Vorgehensweise:
bitte Hersteller
1. Q-CAL Knopf drücken
informieren
2. Signal LED ist grün
Länge der
angeschlossenen
Hinweis:
Leisten entspricht
Der Schnellabgleich kann nicht zur Erstinbetriebnahme verwendet werden, da
nicht den
keine Leistenkonfiguration und kein Fehlertest durchgeführt werden.
gespeicherten
Werten
Anschluss der Lichtgitterleisten
=> Selbstabgleich
durchführen
Alle Kabel und Anschlüsse sind EMV-gerecht zu verlegen bzw. auszuführen!
Beachten Sie besonders, dass ungeschirmte Leitungsadern nicht länger als 2 cm
sind.
Anschlüsse dürfen nicht vertauscht werden! Die Lichtgitterleisten können durch
vertauschte Adern beschädigt werden.
Sonderleitungen haben häufig andere Belegungen. Im Zweifelsfalle wenden Sie
sich bitte an den technischen Support.
Standard:
M12-Verlängerung:
 Vollkalibrierung startet
 Kalibrierung erfolgreich
 Empfindlichkeitsdaten
und Konfigurationsdaten
gespeichert
=> Falls Sie die Einstellung nicht
speichern wollen: Versorgung
abschalten, solange DIP3 auf ON ist.
LED Bemerkung
E Rx, Tx
Aus Aus Selbstabgleich o.k.
Kann akzeptiert werden
Mögliche Ursachen:
Zu großer Abstand zwischen Sender und
Empfänger
=> Abstand reduzieren; Senderleisten mit
An Aus
Option „erhöhte Senderleistung"
verwenden.
Einzelne Strahlen abgedeckt oder
verschmutzt.
Unterschied der Helligkeit des stärksten und
schwächsten Strahles ist zu groß.
Selbstabgleich fehlgeschlagen!
Aus
Einzelne Strahlen werden als defekt
An oder
oder
Blinken erkannt.
An
Es ist nur ein Notbetrieb möglich!
Schnellabgleich startet
Abgleich erfolgreich
