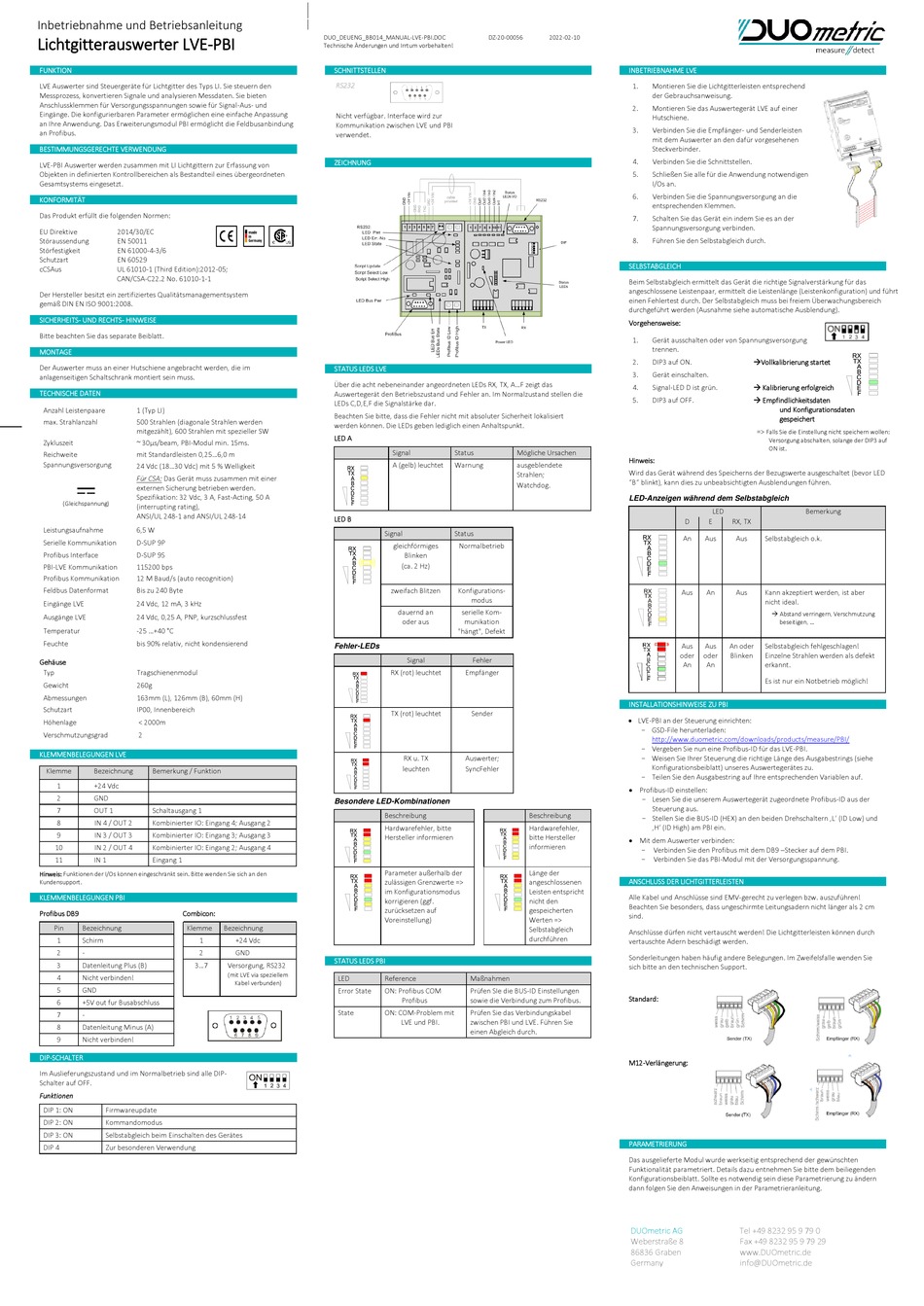

DUOmetric LVE-PBI Betriebsanleitung

Inbetriebnahme und Betriebsanleitung
Lichtgitterauswerter LVE-PBI
FUNKTION
LVE Auswerter sind Steuergeräte für Lichtgitter des Typs LI. Sie steuern den
Messprozess, konvertieren Signale und analysieren Messdaten. Sie bieten
Anschlussklemmen für Versorgungsspannungen sowie für Signal-Aus- und
Eingänge. Die konfigurierbaren Parameter ermöglichen eine einfache Anpassung
an Ihre Anwendung. Das Erweiterungsmodul PBI ermöglicht die Feldbusanbindung
an Profibus.
BESTIMMUNGSGERECHTE VERWENDUNG
LVE-PBI Auswerter werden zusammen mit LI Lichtgittern zur Erfassung von
Objekten in definierten Kontrollbereichen als Bestandteil eines übergeordneten
Gesamtsystems eingesetzt.
KONFORMITÄT
Das Produkt erfüllt die folgenden Normen:
EU Direktive 2014/30/EC
Störaussendung EN 50011
Störfestigkeit EN 61000-4-3/6
Schutzart EN 60529
cCSAus UL 61010-1 (Third Edition):2012-05;
CAN/CSA-C22.2 No. 61010-1-1
Der Hersteller besitzt ein zertifiziertes Qualitätsmanagementsystem
gemäß DIN EN ISO 9001:2008.
SICHERHEITS- UND RECHTS- HINWEISE
Bitte beachten Sie das separate Beiblatt.
MONTAGE
Der Auswerter muss an einer Hutschiene angebracht werden, die im
anlagenseitigen Schaltschrank montiert sein muss.
TECHNISCHE DATEN
Anzahl Leistenpaare 1 (Typ LI)
max. Strahlanzahl 500 Strahlen (diagonale Strahlen werden
mitgezählt), 600 Strahlen mit spezieller SW
Zykluszeit ~ 30μs/beam, PBI-Modul min. 15ms.
Reichweite mit Standardleisten 0,25...6,0 m
Spannungsversorgung
24 Vdc (18...30 Vdc) mit 5 % Welligkeit
Für CSA: Das Gerät muss zusammen mit einer
externen Sicherung betrieben werden.
Spezifikation: 32 Vdc, 3 A, Fast-Acting, 50 A
(Gleichspannung)
(interrupting rating),
ANSI/UL 248-1 and ANSI/UL 248-14
Leistungsaufnahme 6,5 W
Serielle Kommunikation D-SUP 9P
Profibus Interface D-SUP 9S
PBI-LVE Kommunikation 115200 bps
Profibus Kommunikation 12 M Baud/s (auto recognition)
Feldbus Datenformat Bis zu 240 Byte
Eingänge LVE 24 Vdc, 12 mA, 3 kHz
Ausgänge LVE 24 Vdc, 0,25 A, PNP, kurzschlussfest
Temperatur -25 ...+40 °C
Feuchte bis 90% relativ, nicht kondensierend
Gehäuse
Typ Tragschienenmodul
Gewicht 260g
Abmessungen 163mm (L), 126mm (B), 60mm (H)
Schutzart IP00, Innenbereich
Höhenlage < 2000m
Verschmutzungsgrad 2
KLEMMENBELEGUNGEN LVE
Klemme Bezeichnung Bemerkung / Funktion
1 +24 Vdc
2 GND
7 OUT 1 Schaltausgang 1
8 IN 4 / OUT 2 Kombinierter IO: Eingang 4; Ausgang 2
9 IN 3 / OUT 3 Kombinierter IO: Eingang 3; Ausgang 3
10 IN 2 / OUT 4 Kombinierter IO: Eingang 2; Ausgang 4
11 IN 1 Eingang 1
Hinweis: Funktionen der I/Os können eingeschränkt sein. Bitte wenden Sie sich an den
Kundensupport.
KLEMMENBELEGUNGEN PBI
Profibus DB9 Combicon:
Pin Bezeichnung Klemme
1 Schirm 1
2 - 2
3 Datenleitung Plus (B) 3...7
4 Nicht verbinden!
5 GND
6 +5V out fur Busabschluss
7 -
8 Datenleitung Minus (A)
9 Nicht verbinden!
DIP-SCHALTER
Im Auslieferungszustand und im Normalbetrieb sind alle DIP-
Schalter auf OFF.
Funktionen
DIP 1: ON Firmwareupdate
DIP 2: ON Kommandomodus
DIP 3: ON Selbstabgleich beim Einschalten des Gerätes
DIP 4 Zur besonderen Verwendung
DUO_DEUENG_BB014_MANUAL-LVE-PBI.DOC
Technische Änderungen und Irrtum vorbehalten!
SCHNITTSTELLEN
RS232
Nicht verfügbar. Interface wird zur
Kommunikation zwischen LVE und PBI
verwendet.
ZEICHNUNG
STATUS LEDS LVE
Über die acht nebeneinander angeordneten LEDs RX, TX, A...F zeigt das
Auswertegerät den Betriebszustand und Fehler an. Im Normalzustand stellen die
LEDs C,D,E,F die Signalstärke dar.
Beachten Sie bitte, dass die Fehler nicht mit absoluter Sicherheit lokalisiert
werden können. Die LEDs geben lediglich einen Anhaltspunkt.
LED A
Signal
A (gelb) leuchtet
LED B
Signal
gleichförmiges
zweifach Blitzen
dauernd an
Fehler-LEDs
RX (rot) leuchtet
TX (rot) leuchtet
Besondere LED-Kombinationen
Beschreibung
Hardwarefehler, bitte
Hersteller informieren
Parameter außerhalb der
zulässigen Grenzwerte =>
im Konfigurationsmodus
korrigieren (ggf.
zurücksetzen auf
Voreinstellung)
Bezeichnung
+24 Vdc
GND
STATUS LEDS PBI
Versorgung, RS232
(mit LVE via speziellem
LED Reference
Kabel verbunden)
Error State ON: Profibus COM
State ON: COM-Problem mit
DZ-20-00056 2022-02-10
Status Mögliche Ursachen
Warnung ausgeblendete
Strahlen;
Watchdog.
Status
Normalbetrieb
Blinken
(ca. 2 Hz)
Konfigurations-
modus
serielle Kom-
oder aus munikation
"hängt", Defekt
Signal Fehler
Empfänger
Sender
RX u. TX Auswerter;
leuchten SyncFehler
Beschreibung
Hardwarefehler,
bitte Hersteller
informieren
Länge der
angeschlossenen
Leisten entspricht
nicht den
gespeicherten
Werten =>
Selbstabgleich
durchführen
Maßnahmen
Prüfen SIe die BUS-ID Einstellungen
Profibus sowie die Verbindung zum Profibus.
Prüfen Sie das Verbindungskabel
LVE und PBI. zwischen PBI und LVE. Führen Sie
einen Abgleich durch.
INBETRIEBNAHME LVE
1. Montieren Sie die Lichtgitterleisten entsprechend
der Gebrauchsanweisung.
2. Montieren Sie das Auswertegerät LVE auf einer
Hutschiene.
3. Verbinden Sie die Empfänger- und Senderleisten
mit dem Auswerter an den dafür vorgesehenen
Steckverbinder.
4. Verbinden Sie die Schnittstellen.
5. Schließen Sie alle für die Anwendung notwendigen
I/Os an.
6. Verbinden Sie die Spannungsversorgung an die
entsprechenden Klemmen.
7. Schalten Sie das Gerät ein indem Sie es an der
Spannungsversorgung verbinden.
8. Führen Sie den Selbstabgleich durch.
SELBSTABGLEICH
Beim Selbstabgleich ermittelt das Gerät die richtige Signalverstärkung für das
angeschlossene Leistenpaar, ermittelt die Leistenlänge (Leistenkonfiguration) und führt
einen Fehlertest durch. Der Selbstabgleich muss bei freiem Überwachungsbereich
durchgeführt werden (Ausnahme siehe automatische Ausblendung).
Vorgehensweise:
1. Gerät ausschalten oder von Spannungsversorgung
trennen.
Vollkalibrierung startet
2. DIP3 auf ON.
3. Gerät einschalten.
 Kalibrierung erfolgreich
4. Signal-LED D ist grün.
 Empfindlichkeitsdaten
5. DIP3 auf OFF.
und Konfigurationsdaten
gespeichert
=>
Falls Sie die Einstellung nicht speichern wollen:
Versorgung abschalten, solange der DIP3 auf
ON ist.
Hinweis:
Wird das Gerät während des Speicherns der Bezugswerte ausgeschaltet (bevor LED
"B" blinkt), kann dies zu unbeabsichtigten Ausblendungen führen.
LED-Anzeigen während dem Selbstabgleich
LED
D E RX, TX
An Aus Aus Selbstabgleich o.k.
Aus An Aus Kann akzeptiert werden, ist aber
nicht ideal.
 Abstand verringern, Verschmutzung
beseitigen, ...
Aus Aus An oder Selbstabgleich fehlgeschlagen!
oder oder Blinken Einzelne Strahlen werden als defekt
An An erkannt.
Es ist nur ein Notbetrieb möglich!
INSTALLATIONSHINWEISE ZU PBI
 LVE-PBI an der Steuerung einrichten:
- GSD-File herunterladen:
http://www.duometric.com/downloads/products/measure/PBI/
- Vergeben Sie nun eine Profibus-ID für das LVE-PBI.
- Weisen Sie Ihrer Steuerung die richtige Länge des Ausgabestrings (siehe
Konfigurationsbeiblatt) unseres Auswertegerätes zu.
- Teilen Sie den Ausgabestring auf Ihre entsprechenden Variablen auf.
 Profibus-ID einstellen:
- Lesen Sie die unserem Auswertegerät zugeordnete Profibus-ID aus der
Steuerung aus.
- Stellen Sie die BUS-ID (HEX) an den beiden Drehschaltern ‚L' (ID Low) und
‚H' (ID High) am PBI ein.
 Mit dem Auswerter verbinden:
- Verbinden Sie den Profibus mit dem DB9 –Stecker auf dem PBI.
- Verbinden Sie das PBI-Modul mit der Versorgungsspannung.
ANSCHLUSS DER LICHTGITTERLEISTEN
Alle Kabel und Anschlüsse sind EMV-gerecht zu verlegen bzw. auszuführen!
Beachten Sie besonders, dass ungeschirmte Leitungsadern nicht länger als 2 cm
sind.
Anschlüsse dürfen nicht vertauscht werden! Die Lichtgitterleisten können durch
vertauschte Adern beschädigt werden.
Sonderleitungen haben häufig andere Belegungen. Im Zweifelsfalle wenden Sie
sich bitte an den technischen Support.
Standard:
M12-Verlängerung:
PARAMETRIERUNG
Das ausgelieferte Modul wurde werkseitig entsprechend der gewünschten
Funktionalität parametriert. Details dazu entnehmen Sie bitte dem beiliegenden
Konfigurationsbeiblatt. Sollte es notwendig sein diese Parametrierung zu ändern
dann folgen Sie den Anweisungen in der Parametrieranleitung.
