Bedienungsanleitung 561-MB100
3.
Bedienteil 012540/012541

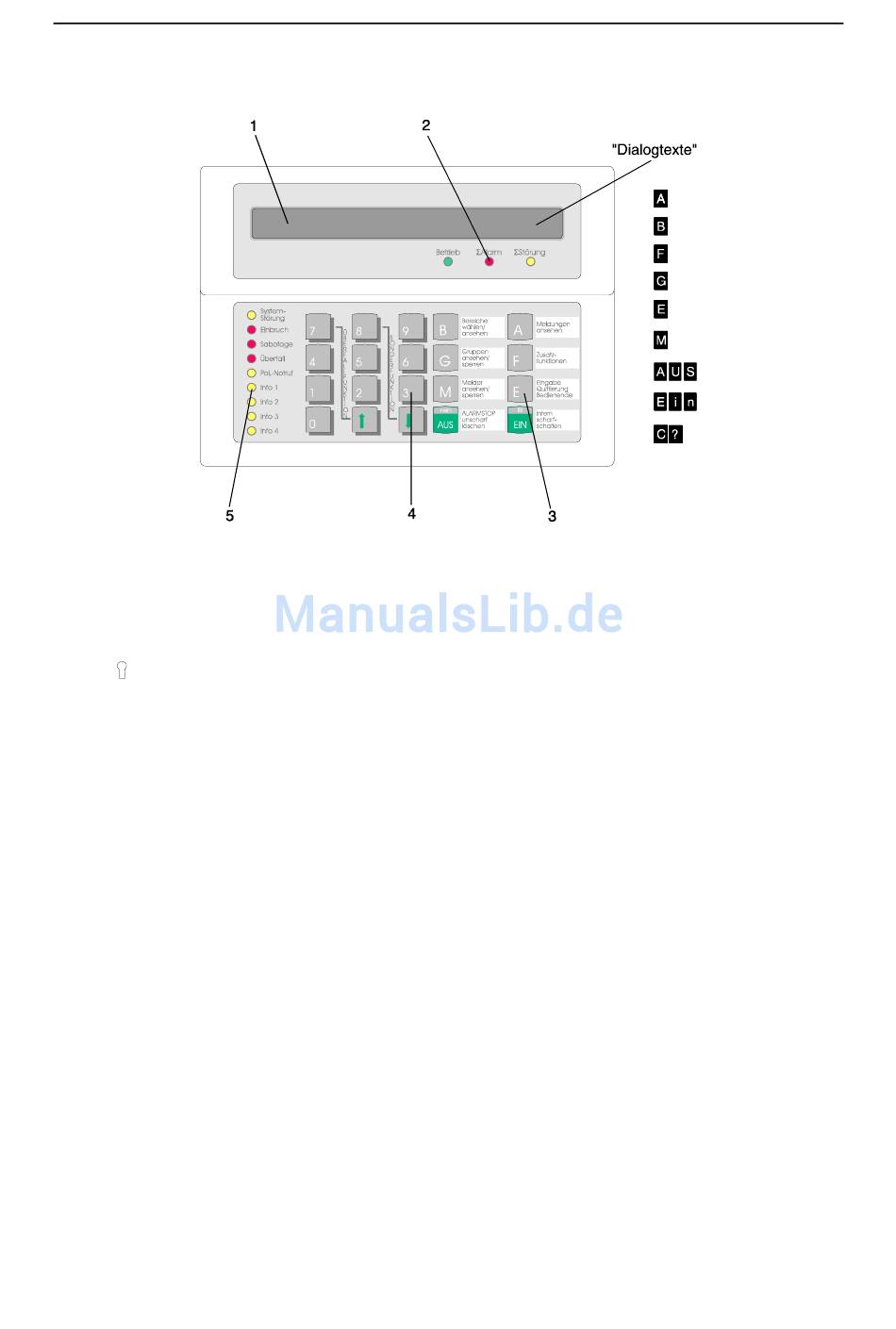

Abb. 8 Bedienteil 012540/012541
1 =
LC-Display, für Klartextanzeige, bei Bedienung und Alarm hinterleuchtet. Bedienerführung und
Meldungen erfolgen durch Klartextangaben.
= Symbol für Scharfschaltmöglichkeit intern und extern
* = Symbol für Scharfschaltmöglichkeit nur intern
= Hinweis, dass weitere Meldungen etc. vorhanden, und über Pfeiltaste abrufbar sind
= Hinweis, dass weitere Meldungen etc. vorhanden, und über Pfeiltaste abrufbar sind
Dialogtexte siehe Beschreibung der Funktionstasten
2 =
LED-Anzeigen
Betrieb
Alarm
Störung
3 =
Funktionstasten
A =
Meldungen ansehen. In der Anzeige erscheint Meldung mit Klartextinformationen für
Bediener.
B =
Bereiche wählen/ansehen. Taste zur Einleitung und Bestätigung eines Bereichs-
wechsels, sowie zum Ansehen von Zustands-Informationen eines Bereiches.
F =
Zusatzfunktionen. Bewirkt Sprung in die Ebene der Zusatzfunktionen.
G =
Gruppen ansehen/sperren. Bewirkt Sprung zu den Gruppenfunktionen "ansehen" und
"sperren".
Betriebsspannung vorhanden. Anzeige erfolgt für das Bedienteil.
Ausgelöste Alarme durch Alarmmelder oder Sabotageangriffe, werden
hier angezeigt
blinkend
Dauersignal
Anzeige erfolgt bereichsübergreifend.
= Netzausfall
= Akkustörung oder
= Störung innerhalb von Anlagenteilen, oder
= Anlage im Programmiermodus
7
