Bedienungsanleitung
Prozessanzeige mit 16 Bit Analog-Eingängen, Touchscreen und Grafikdisplay
Produkteigenschaften:
•
Helle und kontrastreiche Anzeige mit ereignisabhängigen Farbvarianten
•
Emulation einer 7-Segment Anzeige mit Symbolen und Einheiten
•
Intuitive und einfache Parametrierung durch Klartext und Touchscreen
•
Anschluss für einen DMS Vollbrückensensor
•
Ein analoger Strom-/Spannungsausgang
•
Drei HTL Eingänge zur Auslösung verschiedener Zustände
•
Vier Ausgänge zur Anzeige verschiedener Zustände
•
Normeinbaugehäuse mit 96 x 48 mm und Schutzart IP65
Verfügbare Optionen:
DM350: Grundgerät für DMS Vollbrückensensor, 3 Control-Eingänge
•
Option AC:
•
Option AO:
•
Option AR:
•
Option CO:
•
Option CR:
•
Option RL:
motrona GmbH, Zeppelinstraße 16, DE - 78244 Gottmadingen, Tel. +49 (0) 7731 9332-0, Fax +49 (0) 7731 9332-30, info@motrona.de, www.motrona.de
TouchMATRIX
für DMS Vollbrückensensor
Geräteversorgung mit 115...230 VAC
16 Bit Analog-Ausgang, 4 Control-Ausgänge, RS232-Schnittstelle
16 Bit Analog-Ausgang, 4 Control-Ausgänge, RS485-Schnittstelle
4 Control-Ausgänge, RS232-Schnittstelle
4 Control-Ausgänge, RS485-Schnittstelle
2 Relais-Ausgänge

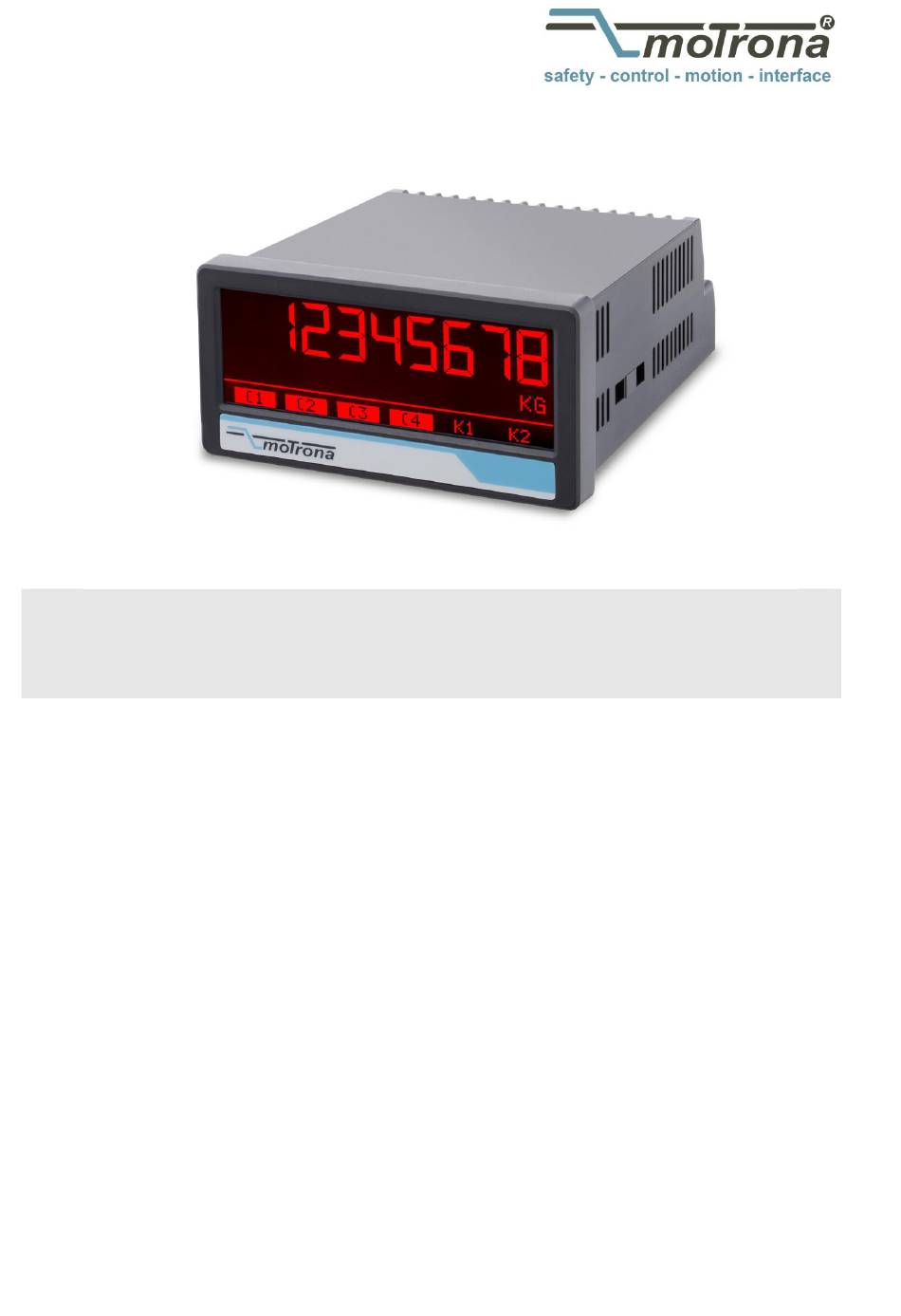

Anzeige DM350
®
Inhaltsverzeichnis
Verwandte Anleitungen für Motrona TouchMATRIX DM350
Inhaltszusammenfassung für Motrona TouchMATRIX DM350
- Seite 1 16 Bit Analog-Ausgang, 4 Control-Ausgänge, RS485-Schnittstelle • Option CO: 4 Control-Ausgänge, RS232-Schnittstelle • Option CR: 4 Control-Ausgänge, RS485-Schnittstelle • Option RL: 2 Relais-Ausgänge motrona GmbH, Zeppelinstraße 16, DE - 78244 Gottmadingen, Tel. +49 (0) 7731 9332-0, Fax +49 (0) 7731 9332-30, info@motrona.de, www.motrona.de...
- Seite 2 Erste Version / Auflage Rechtliche Hinweise: Sämtliche Inhalte dieser Gerätebeschreibung unterliegen den Nutzungs- und Urheberrechten der motrona GmbH. Jegliche Vervielfältigung, Veränderung, Weiterverwendung und Publikation in anderen elektronischen oder gedruckten Medien, sowie deren Veröffentlichung im Internet, bedarf der vorherigen schriftlichen Genehmigung durch die motrona GmbH.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheit und Verantwortung ..................5 Allgemeine Sicherheitshinweise ....................5 Bestimmungsgemäße Verwendung ....................5 Installation............................6 Störsicherheit ..........................7 Reinigungs-, Pflege- und Wartungshinweise ................. 7 Allgemeines ........................8 Blockschaltbild für DM350 .................... 8 Elektrische Anschlüsse DM350 ..................9 DC-Spannungsversorgung (GND, 24V) ................... 9 DMS Vollbrücken Versorgung (SUP+/-) .................. - Seite 4 7.7.2. Einstellung der seriellen Schnittstelle ....................38 Kalibrierung des analogen Ausgangs ................... 39 Kalibrierung der MEA Rücklesung ....................39 Kalibrierung des analogen Eingangs BRI / DMS ................39 7.10.1. Kalibrierung der Eingangsstufe ......................39 7.10.2. Kalibrierung der Eingangsstufe und dem DMS Sensor ..............40 7.10.3.
-
Seite 5: Sicherheit Und Verantwortung
Sicherheit und Verantwortung Allgemeine Sicherheitshinweise Diese Beschreibung ist wesentlicher Bestandteil des Gerätes und enthält wichtige Hinweise bezüglich Installation, Funktion und Bedienung. Nichtbeachtung kann zur Beschädigung oder zur Beeinträchtigung der Sicherheit von Menschen und Anlagen führen! Bitte lesen Sie vor der ersten Inbetriebnahme des Geräts diese Beschreibung sorgfältig durch, und beachten Sie alle Sicherheits- und Warnhinweise! Bewahren Sie diese Beschreibung für eine spätere Verwendung auf. -
Seite 6: Installation
Installation Das Gerät darf nur in einer Umgebung installiert und betrieben werden, die dem zulässigen Temperaturbereich entspricht. Stellen Sie eine ausreichende Belüftung sicher und vermeiden Sie den direkten Kontakt des Gerätes mit heißen oder aggressiven Gasen oder Flüssigkeiten. Vor der Installation sowie vor Wartungsarbeiten ist die Einheit von sämtlichen Spannungsquellen zu trennen. -
Seite 7: Störsicherheit
• Die Leitungsführung darf nicht parallel zu Energieleitungen und anderen störungsbehafteten Leitungen erfolgen Siehe hierzu auch das motrona Dokument „Allgemeine Regeln zu Verkabelung, Erdung und Schaltschrankaufbau“. Dieses finden Sie auf unserer Homepage unter dem Link https://www.motrona.com/de/support/allgemeine-zertifikate.html Reinigungs-, Pflege- und Wartungshinweise Zur Reinigung der Frontseite verwenden Sie bitte ausschließlich ein weiches, leicht angefeuchtetes... -
Seite 8: Allgemeines
Allgemeines Das DM350 ist ein Gerät zum Anschluss eines DMS Vollbrückensensors, deren gewandelte Messwerte an einem analogen Ausgang (Strom/Spannung) und an vier Control Ausgängen zur Verfügung stehen (je nach Option). Es ist optional eine RS-232 oder eine RS-485 Kommunikationsschnittstelle mit LECOM bzw. MODBUS Protokoll vorhanden. -
Seite 9: Elektrische Anschlüsse Dm350
Elektrische Anschlüsse DM350 Die Klemmen sollten mit einem Schlitz-Schraubendreher (Klingenbreite 2mm) angezogen werden. DC-Spannungsversorgung (GND, 24V) Über die Klemmen 1 (GND) und 2 (24V) kann das Gerät mit einer Gleichspannung zwischen 18 - 30 VDC versorgt werden. Die Stromaufnahme hängt u.a. von der Höhe der Versorgungsspannung und der Einstellung der Parameter ab und liegt bei ca. -
Seite 10: Anschlussbeispiel Dms Sensor
Anschlussbeispiel DMS Sensor Im Bild unten ist ein Beispiel für den Anschluss eines DMS Sensors dargestellt. (SUP = Supply = Versorgung, MEA = Measurement of Supply = Messung der Versorgung, BRI = Bridge Voltage = Brückenspannung) Control Ausgänge (Ctrl. OUTx, COM+) An Klemme 20 bis 23 (Ctrl. -
Seite 11: Analoge Ausgänge (Agnd, 20 Ma, ± 10V)
Fortsetzung „Control Eingänge (Ctrl. INx)“: Analoge Ausgänge (AGND, 20 mA, ± 10V) An den Ausgängen der Klemme 13 bis 15 (AGND, 20 mA, ± 10V) stehen ein Spannungsausgang (+/-10V, 0-10V) und ein Stromausgang (0-20mA, 4-20mA) zur Verfügung. Der Spannungsausgang ist an den Klemmen 13 und 15 abgreifbar und der Stromausgang an den Klemmen 13 und 14. -
Seite 12: Ac Spannungsversorgung (115-230V~, 0V~)
Anschluss der RS485-Schnittstelle: AC Spannungsversorgung (115-230V~, 0V~) Über die Klemmen 24 und 25 (115-230V~, 0V~) kann das Gerät mit einer Wechselspannung zwischen 115 und 230 VAC versorgt werden. Die Leistungsaufnahme hängt u.a. von der Höhe der Versorgungsspannung und der Einstellung ab und liegt bei ca. -
Seite 13: Bedienung / Touchscreen
Bedienung / Touchscreen Anzeigedarstellung für Parametrierung Die einzelnen Parameter-Menus und deren Parameter sind in Kapitel beschrieben. Parametrierung des Gerätes: Um Geräteparameter einstellen zu können, muss der Touchscreen für 3 Sekunden gedrückt werden. (gilt auch für andere Fenster, evtl. oberer Bereich, siehe Kapitel 5.2) Control- oder Relais-Status werden nur mit Option AO, AR, CO, CR oder RL angezeigt. -
Seite 14: Anzeigedarstellung Im Betrieb
Anzeigedarstellung im Betrieb Im Betrieb stehen folgende Anzeigen zur Verfügung. Abhängig von der Geräteausführung werden nur bestimmte Darstellungen angezeigt. Einzeilige Anzeige mit Einheit und Statuszeile Um zur nächsten Anzeige zu gelangen, muss der Touchscreen angetippt werden. Control- oder Relais-Status werden nur mit Option AO, AR, CO, CR oder RL angezeigt. -
Seite 15: Fehlermeldungen
Fortsetzung „Anzeigedarstellung im Betrieb“: Anzeige der Min / Max Werte Um zur nächsten Anzeige zu gelangen, muss der Touchscreen im oberen Bereich oder „Skip“ angetippt werden. RES. MIN/MAX bewirkt eine Rücksetzung der Min. / Max. -Werte. Fehlermeldungen ERROR: MAX. LARGE DISPLAY VALUE Anzeigewert bei der Großanzeige ist größer als + 9 999 ERROR: MIN. -
Seite 16: Parameter
Fortsetzung „Fehlermeldungen“: ERROR: MAX. NORM DISPLAY VALUE Anzeigewert der einzeiligen Anzeige ist größer als + 99 999 999 ERROR: MIN. NORM DISPLAY VALUE Anzeigewert der einzeiligen Anzeige ist kleiner als – 99 999 999 Parameter Die Parametrierung des Gerätes erfolgt über den Touchscreen oder über die serielle Schnittstelle mit Hilfe eines PCs und der Bedienersoftware OS. - Seite 17 Fortsetzung „General Menu“: SCALE UNITS (Anzeige Maßeinheit) Dieser Parameter legt fest, welche Einheit auf dem Display angezeigt wird. Eine Einstellung der SCALE UNITS beeinflusst den Anzeigewert nicht. Der Dezimalpunkt wird im Parameter DECIMAL POINT eingestellt. Default inch Edit Unit Hier kann eine kundenspezifische Einheit mit max. 16 Stellen editiert werden. Über die Taste „OK“...
- Seite 18 Fortsetzung „General Menu“: DECIMAL POINT (Dezimalpunkt) Diese Einstellung legt die Position des Dezimalpunktes fest. Anzeige Kein Dezimalpunkt 0000000.0 Dezimalpunkt an der angegebenen Stelle 0000000.0 Dezimalpunkt an der angegebenen Stelle 0000000.0 Dezimalpunkt an der angegebenen Stelle (Default) 0000000.0 Dezimalpunkt an der angegebenen Stelle 0000000.0 Dezimalpunkt an der angegebenen Stelle 0000000.0...
-
Seite 19: Sensor Menu
Sensor Menu SENSOR SUPPLY (Sensor-Brückenversorgung) Mit diesem Parameter wird die Versorgung des Sensors in V eingestellt. Die Einstellung 5 entspricht einer Spannung von ca. 5V. (Rücklesung via Monitor Page 0 Codestelle <2, Kalibrierung über Parameter Vin Mea. Gain) Entspricht einer Brückenversorgungsspannung von 3V Entspricht einer Brückenversorgungsspannung von 5V (Default) Entspricht einer Brückenversorgungsspannung von 10V SENSOR GAIN... - Seite 20 Fortsetzung „Sensor Menu“: SENSOR SENSITIVITY (Sensor-Empfindlichkeit) Mit diesem Parameter wird die Sensitivität (mV/V) des Sensors eingestellt. Dieser Parameter wird nur bei bestimmten Verrechungsarten verwendet. (Recalculation-Setzung) 0.100 Kleinster Sensitivity-Wert 1.000 Default-Wert 20.000 Größter Sensitivity-Wert SENSOR VOLTAGE (Sensor-Spannung) Mit diesem Parameter wird die Umrechnung zusammen mit dem Parameter Digit der Brückenspannung eingestellt.
-
Seite 21: Preselection Menu
Preselection Menu In diesem Menü werden die Vorwahlwerte bzw. Schaltpunkte eingestellt. Diese Funktion ist nur bei Geräten mit Option CO, CR, AO, AR oder RL verfügbar. PRESELECTION O1 (Schaltpunkt für Output 1) -99999999 Kleinster Preselection O1-Vorwahlwert …+1000… Default Wert +99999999 Größter Preselection O1-Vorwahlwert PRESELECTION O2 (Schaltpunkt für Output 2) -
Seite 22: Output 1-4 Menu
Output 1-4 Menu In diesem Menü werden die Parameter der Bezugsquelle, die Schaltbedingungen und weitere Definitionen für den Schaltpunkt festgelegt. Diese Funktion ist nur bei Geräten mit Option CO, CR, AO, AR oder RL verfügbar. OUTPUT SOURCE (Bezugsquelle für den Ausgang) Dieser Parameter definiert die Bezugsquelle für die Ausgang. - Seite 23 Fortsetzung „Output 1-4 Menu“: OUTPUT HYSTERESIS (Schaltabstand des Ausgangs) Schaltabstand des Ausgangs. Kein Schaltabstand (Default) … 9999 Schaltabstand von 9999 OUTPUT POLARITY (Polarität des Ausgangs) Polarität des Ausgangs. Anzeige ACTIVE HIGH Aktiv „HIGH“ (Default) ACTIVE LOW Aktiv „LOW“ OUTPUT LOCK (Selbsthaltung für den Ausgang) Selbsthaltung für den Ausgang.
-
Seite 24: Relais 1-2 Menu
Relais 1-2 Menu In diesem Menü werden die Parameter der Bezugsquelle, die Schaltbedingungen und weitere Definitionen für den Schaltpunkt festgelegt. Diese Funktion ist nur bei Geräten mit Option CO, CR, AO, AR oder RL verfügbar. OUTPUT SOURCE (Bezugsquelle für den Ausgang) Dieser Parameter definiert die Bezugsquelle für den Ausgang Anzeige DIRECT... - Seite 25 Fortsetzung „Relais 1-2 Menu“: OUTPUT HYSTERESIS (Schaltabstand des Ausgangs) Schaltabstand des Ausgangs. Kein Schaltabstand (Default) … 9999 Schaltabstand von 9999 OUTPUT POLARITY (Polarität des Ausgangs) Polarität des Ausgangs. Anzeige ACTIVE HIGH Aktiv „HIGH“ (Default) ACTIVE LOW Aktiv „LOW“ OUTPUT LOCK (Selbsthaltung für den Ausgang) Selbsthaltung für den Ausgang.
-
Seite 26: Serial Menu
Serial Menu In diesem Menü werden die Grundeinstellungen für die serielle Schnittstelle definiert. Diese Funktion ist nur bei Geräten mit Option CO, CR, AO, AR oder RL verfügbar. SERIAL UNIT NR. (Adresse) Mit diesem Parameter können serielle Geräteadressen eingestellt werden. Den Geräten können Adressen zwischen 11 und 99 zugeordnet werden. - Seite 27 Fortsetzung „Serial Menu“: SERIAL PROTOCOL (Serielles Protokoll) Legt die Zeichenfolge für eine zeitgesteuerte Übertragungen fest. (xxxxxxx = Wert SERIAL VALUE). Sendeprotokoll = Unit Nr., +/-, Daten, LF, CR (Default) Sendeprotokoll = +/-, Daten, LF, CR SERIAL TIMER (Serieller Zeitzyklus) Einstellbarer Zeitzyklus in Sekunden zur automatischen (zyklischen) Übertragung des SERIAL VALUE über die serielle Schnittstelle.
- Seite 28 MB ADDRESS (Modbus-Adresse) Mit diesem Parameter kann das Modbus-Protokoll aktiviert werden und die Modbus-Adresse eingestellt werden. Serielle Schnittstelle verwendet das Lecom-Protokoll (Motrona standard) Serielle Schnittstelle verwendet das Modbus RTU Protokoll 1 … 247 Der eingestellte Wert ist die Modbus-Adresse des Gerätes.
-
Seite 29: Analog Output Menu
Analog Output Menu ANALOG SOURCE (Bezugsquelle für den analogen Ausgang) Anzeige Für den analogen Ausgang wird die direkt gewandelte Brückenspannung von DIRECT Sensor verwendet. (Default) Für den analogen Ausgang wird die umgerechnete Brückenspannung von RECALCULATED Sensor verwendet. ANALOG MODE (Art des analogen Ausgangs) Wahl des analogen Ausgangs. -
Seite 30: Digital Input Menu
Fortsetzung „Analog Output Menu“: VOUT GAIN (Kalibrierung des Spannungsausgangs) Spannungsverstärkungs-Einstellung für den analogen Ausgang (siehe Kalibrierung des analogen Ausgangs) 0.9980 Kleinster Vout Gain - Vorwahlwert 1.0000 Default 1.0020 Größter Vout Gain - Vorwahlwert IOUT OFFEST (Kalibrierung des Stromausgangs) Strom-Offset-Einstellung für den analogen Ausgang (siehe Kalibrierung des analogen Ausgangs) Kleinster Iout Offset - Vorwahlwert Default... -
Seite 31: Display Menu
Display Menu DISPLAY COLOR (Anzeigefarbe) Dieser Parameter legt die Farbe der Anzeige fest. Die Farbe kann auch durch die ereignisabhängige Farbumschaltung im PRESELECTION 1 … 4 MENU verändert werden. Eine ereignisabhängige Farbumschaltung ist nur mit Option CO, CR, AO, AR oder RL möglich. Anzeige Die Anzeige leuchtet rot (Default) GREEN... - Seite 32 Fortsetzung „Display Menu“: DISPLAY START SCREEN (Startanzeige) Dieser Parameter definiert die Startanzeige nach dem Einschalten des Gerätes Anzeige Einzeilige Anzeige (Default) SINGLE Die Bezugsquelle muss in SOURCE SINGLE definiert werden. Großanzeige.(nur bei aktivem Parameter „LARGE DISPLAY“) LARGE Die Bezugsquelle muss in SOURCE LARGE definiert werden. RESET / SET Anzeige mit Reset / Set Funktion.
-
Seite 33: Adjustment Menu
Adjustment Menu TCO ANALOG OUTPUT Temperaturkompensation für den analogen Ausgang. Wenn der Parameter TCO ANALOG OUTPUT auf 0 gesetzt ist, wird der Ausgang durch eine interne Temperaturmessung korrigiert. Dadurch wird eine bessere Genauigkeit erreicht. Die Temperaturkompensation bezieht sich nur auf die Verstärkung des analogen Ausgangs. Temperaturkompensation ein (Default) Temperaturkompensation aus TCI BRIDGE OFFSET... - Seite 34 Fortsetzung „Adjustment Menu“: TCI OFFSET INVERSION Siehe Parameter TCI Bridge Offset Addition (Default) Subtraktion TCI GAIN INVERSION Siehe Parameter TCI Bridge Gain Addition (Default) Subtraktion TEMP. SIMULATION Wenn der Parameter TEMP. SIMULATION = 0 gesetzt ist, wird der interne Temperatursensor verwendet. Ist der Parameter auf 1 gesetzt, wird anstatt des internen Temperatursensors der Parameter TEMP.
-
Seite 35: Inbetriebnahme
Inbetriebnahme Grundeinstellung des DMS Sensors Zum Anschluss bzw. Verdrahtung siehe Anschlussbeispiel für DMS Sensor. Nach dem Anschluss kann der Parameter Supply, Gain, OSR, Resistor und Filter eingestellt werden. Der Parameter Supply entspricht der Versorgungsspannung des DMS Sensors, dieser ist in der Bedienungsanleitung des Sensors zu finden. - Seite 36 Einstellung mit Nullung: Eine Nullung ist nötig, wenn Kräfte in beide Richtungen wirken und der Übergang von z.B. Zug und Druck der Eingangsgröße in Form des Vorzeichens festgestellt werden soll. Für die Nullung ist der Parameter Offset entscheidend. Der unbelastete DMS Sensor kann mit Hilfe der Set/Reset- Funktion genullt werden.
-
Seite 37: Umrechnung In Sensor Einheiten
Umrechnung in Sensor Einheiten Eine Umrechnung in Sensoreinheiten ist notwendig, wenn diese Größen über die Schnittstelle übertragen werden sollen und auf eine externe Umrechnung verzichtet werden soll. Ferner ist diese Art von Umrechnung nötig, wenn auf eine Referenzbelastung oder Referenzgewicht zur Normierung verzichtet werden soll. -
Seite 38: Digitaler Eingang
Digitaler Eingang Die digitalen Eingänge werden zur Auslösung von Befehlen verwendet. Hier kann die Nullung über einen Eingang erfolgen. Eine Rücksetzung der Selbsthaltung eines Ausgangs, sowie die Aussteuerung des analogen Ausgangs mit einem Setzwert ist ebenfalls möglich. Analoger Ausgang Im analogen Ausgangs Menu wird die Quelle über den Parameter Analog Source festgelegt. Mit Hilfe des Parameters Analog Mode kann verschiedenen Spannungsbereichen und Strombereich unterschieden werden. -
Seite 39: Kalibrierung Des Analogen Ausgangs
Kalibrierung des analogen Ausgangs Der analoge Ausgang kann kalibriert werden. Dazu wird die Setzfunktion verwendet. Ein unbelegter Eingang kann durch Setzung der Parameter Input Config = 0 und Input Function = 2 die Setzwerte an dem analogen Ausgang aussteuern. Der Setzwert ist so zu wählen, dass z.B. 0V ausgesteuert werden soll. -
Seite 40: 7.10.2. Kalibrierung Der Eingangsstufe Und Dem Dms Sensor
Durch den Monitor Page 5 Codestelle <1 kann man direkt den Einfluss mit und ohne Temperatur Offset Kompensation und der Bridge Supply Comp. durch Umschaltung sehen. Die Korrektur beträgt bei 20° null und ist der Bezugspunkt. Der Offset wird bei -20° um 8 Inkremente verringert. Bei 40K wird der Offset um 8 Inkremente korrigiert. -
Seite 41: 7.10.3. Monitor Codestellen Für Die Kalibrierung
7.10.3. Monitor Codestellen für die Kalibrierung Mit Hilfe verschiedener Monitor Codestellen kann die Kalibrierung vereinfacht werden. Monitor Page 5 Codestelle ;7 Temperatur Monitor Page 5 Codestelle ;8 Offsetkorrektur des Temperatureinflusses Monitor Page 5 Codestelle ;9 Gainkorrektur des Temperatureinflusses Monitor Page 5 Codestelle <1 Eingangswert (mit Einfluss von Temp. -
Seite 42: Input Funktionen
Input Funktionen Reset / Set Die Reset / Set Funktion nullt die Brückenspannung des DMS Sensors. Es wird der aktuelle Messwert in den Parameter Sensor Offset übertragen. Auslösung Parameter Kommentar Zusatz Input Input X Config = 0/1 Wenn Input X Config = 0 gesetzt ist, erfolgt die Der Status des Eingangs lässt sich Input X Function = 1 Befehlsauslösung bei einem „low“... -
Seite 43: Lock Out 2
Lock Out 2 Die Lock Out 2 Funktion gibt den digitalen Ausgang 2 wieder frei, wenn die Selbsthaltung aktiviert wurde. Dazu muss der Parameter Output Lock des Ausgangs 2 aktiv geschalten sein. Auslösung Parameter Kommentar Zusatz Input Input X Config = 0/1 Wenn Input X Config = 0 gesetzt ist, erfolgt die Der Status des Eingangs lässt sich Input X Function = 4... -
Seite 44: Lock Rel 1
Lock Rel 1 Die Lock Rel 1 Funktion gibt das digitale Relais 1 wieder frei, wenn die Selbsthaltung aktiviert wurde. Dazu muss der Parameter Output Lock des Ausgangs REL 1 aktiv geschalten sein. Auslösung Parameter Kommentar Zusatz Input Input X Config = 0/1 Wenn Input X Config = 0 gesetzt ist, erfolgt die Der Status des Eingangs lässt sich Input X Function = 7... -
Seite 45: Output Funktionen
Output Funktionen Alle Ausgangsfunktionen können durch den Parameter Output Polarity invertiert werden. Eine Selbsthaltung kann durch den Parameter Output Lock aktiviert werden. Der Status der Ausgänge ist direkt im Outputs Feld der OS sichtbar. (weiss = low, blau = high) Output Function = 1 Wenn Output Source >... - Seite 46 Beispiel: Output Function = 1 Preselection = 2000, Output Hysteresis = 10 Es ergibt sich mit 2000 x 10/100 = 200 Der Ausgang gibt bei größer als 2000 ein High aus, und geht bei kleiner als 1800 auf Low zurück. Output Function = 5 Preselection = 2000, Output Hysteresis = 10...
-
Seite 47: Lecom Protokoll
Lecom Protokoll Wenn Sie mit dem Gerät über das Lecom Protokoll kommunizieren, haben Sie vollständigen Schreib- und Lesezugriff auf alle internen Parameter, Zustände und Istwerte. Der Zähler verwendet das Lecom- Protokoll gemäß DIN ISO 1745. Die seriellen Zugriffscodes für alle Parameter des Gerätes sind in den Parameter Liste angegeben. -
Seite 48: Lecom Write
Lecom Write Um einen Parameter zu beschreiben, muss der folgende String gesendet werden: EOT AD1 AD2 STX C1 C2 x x x x x x x ETX BCC EOT = Steuerzeichen (Hex 04) AD1 = Geräteadresse, High Byte AD2 = Geräteadresse, Low Byte STX = Steuerzeichen (Hex 02) C1 = zu beschreibende Codestelle, High Byte C2 = zu beschreibende Codestelle, Low Byte... -
Seite 49: Modbus Protokoll
Modbus Protokoll Wenn Sie mit dem Gerät über das Modbus Protokoll kommunizieren, haben Sie vollständigen Schreib- und Lesezugriff auf alle internen Parameter, Zustände und Istwerte. Das DM verwendet das Modbus RTU-Protokoll. Die seriellen Zugriffscodes für alle Parameter des Gerätes sind in der Parameter Liste angegeben. -
Seite 50: Modbus Write
Die Antwort des Gerätes lautet bei korrekter Anfrage zum Beispiel: ADR FCT CB DATA CRCL CRCH ADR = MB Adresse (Parameter) FCT = Funktion (Hex 03) CB = Anzahl der Bytes, hier 4 Bytes DATA = Daten, 4 Bytes (32 Bit) CRCx = Checksumme CRC16 Bezeichnung: DATA... - Seite 51 Die Antwort des Gerätes lautet bei korrekter Anfrage: ADR FCT REG DATA CRCL CRCH ADR = MB Adresse (Parameter) FCT = Funktion (Hex 06) REG = Register Adresse DATA = Daten CRCx = Checksumme CRC16 Bezeichnung: DATA CRCL CRCH Hexadezimal: 00 0E 00 01 Binär:...
- Seite 52 Um ein „Store EEProm“ auszuführen, muss der folgende String gesendet werden: Bezeichnung: CRCL CRCH Hexadezimal: Binär: 0000 0000 1111 1111 0000 0000 0011 0100 0111 0011 1111 1110 0000 0010 0100 1001 Bei negativen Parameterwerten wie z.B -10000 muss der Wert in zwei 16 Bit Werte unterteilt werden und mit zwei Schreibzugriffen übertragen werden.
-
Seite 53: Parameter-Liste
Parameter-Liste Min – Max – Nachkomma Lecom Modbus Parameter Default Stellen Wert Wert stellen Code Code General Menu Filter L000/H002 Scale Units L004/H006 Decimal Point L008/H00A Pin Preselection 0000 9999 0000 L00C/H00E Pin Parameter 0000 9999 0000 L010/H012 Factory Setting L014/H016 Calculation Mode L018/H01A... - Seite 54 Fortsetzung „Parameter-Liste“: Min – Max – Nachkomma Lecom Modbus Parameter Default Stellen Wert Wert stellen Code Code Output 3 Menu 041 Output Source L0A4/H0A6 042 Output Function L0A8/H0AA 043 Output Hysteresis 9999 L0AC/H0AE 044 Output Polarity L0B0/H0B2 045 Output Lock L0B4/H0B6 046 Output Event Color L0B8/H0BA...
- Seite 55 Fortsetzung „Parameter-Liste“: Min – Max – Nachkomma Lecom Modbus Parameter Default Stellen Wert Wert stellen Code Code Analog Output Menu 079 Analog Source L13C/H13E 080 Analog Mode L140/H142 081 Analog Start -99999999 +99999999 L144/H146 082 Analog End -99999999 +99999999 10000 L148/H14A 083 Analog Set -99999999 +99999999...
-
Seite 56: Abmessungen
Abmessungen Abmessungen in mm [inch] Dm350_01a_oi_d.docx / Jul-23 Seite 56 / 57... -
Seite 57: Technische Daten
Technische Daten Technische Daten: Anschlüsse: Anschlussart: Schraubklemmen, 1,5 mm² / AWG 16 Spannungsversorgung DC: Eingangsspannung: 18 … 30 VDC Schutzschaltung: Verpolungsschutz Stromaufnahme: ca. 100 mA (unbelastet) Restwelligkeit: ≤ 10 % Absicherung: extern: T 0,5A Spannungsversorgung AC: Eingangsspannung: 115…230 VAC, (50…60 Hz) (Option AC) Leistungsaufnahme: ca.
