- Seite 1 BDM-500/600 Installation Benutzerhandbuch Northern Electric Power Co,. Ltd. V2.0 rev.2023.2.10 ...
-
Seite 2: Haftungsausschlüsse
Es wird davon ausgegangen, dass dieses Dokument und das darin enthaltene Material vollständig, genau und aktuell sind. Die Leser werden jedoch darauf hingewiesen, dass Produktverbesserungen und Erfahrungen aus der Praxis NEP dazu veranlassen können, Änderungen an Spezifikationen und Inhalten ohne vorherige Ankündigung vorzunehmen, oder gemäß... -
Seite 3: Informationen Zu Diesem Dokument
INFORMATIONEN ZU DIESEM DOKUMENT Zielgruppe Dieses Dokument ist für "Qualifizierte Personen" und "Endnutzer" bestimmt. Aufgaben, die mit einem Warnsymbol und der Überschrift "Qualifiziertes Personal" gekennzeichnet sind, erfordern entsprechende Fähigkeiten, um die Gefahren und Risiken bei der Installation und Verwendung des Produkts und der in diesem Dokument beschriebenen Werkzeuge zu vermeiden und zu bewältigen. -
Seite 4: Inhalt Und Struktur
Inhalt und Struktur Dieses Dokument beschreibt das Auspacken, die Montage, die Installation, die Inbetriebnahme, den Betrieb, die Fehlersuche und -behebung, die Wartung sowie die Abschaltung des Geräts. Anwendbare Wechselrichtermodelle sind unten aufgeführt: BDM-500 BDM-600 BDM-600X BDM-300X2 BDM-600WIFI Dieses Dokument sowie alle darin enthaltenen Daten, Bilder und Illustrationen sind auf die wesentlichen Informationen zur Benutzerführung reduziert und weichen daher vom tatsächlichen Produkt ab. - Seite 5 VORSICHT kennzeichnet eine gefährliche Situation, die, wenn sie nicht vermieden wird, zu leichten oder mittelschweren Verletzungen führen kann. HINWEIS kennzeichnet eine Situation, die, wenn sie nicht vermieden wird, zu Sachschäden führen kann. ...
-
Seite 6: Fcc-Konformität
FCC-KONFORMITÄT Dieses Gerät wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC- Vorschriften. Diese Grenzwerte sind so ausgelegt, dass sie einen angemessenen Schutz gegen schädliche Störungen bei der Installation in Wohngebieten bieten. Dieses Gerät erzeugt und verwendet Hochfrequenzenergie und kann diese ausstrahlen. - Seite 7 Lebensgefahr durch Stromschlag bei Überspannungen und fehlendem Überspannungsschutz Bei einem Blitzeinschlag können Überspannungen in andere Objekte (z.B. elektrisches Netz des Gebäudes, angeschlossene Geräte über Netzwerk- oder Datenkabel) geleitet werden, wenn kein Überspannungsschutz im System integriert ist. Das Berühren von spannungsführenden Produkten, Bauteilen und Kabeln kann zum Tod oder zu schweren Verletzungen durch Stromschlag führen.
- Seite 8 Modifikationen oder Änderungen am Produkt und dem angeschlossenen System sind nur mit schriftlicher Genehmigung von NEP erlaubt. Unerlaubte Änderungen können dazu führen, dass die technischen Anforderungen des Produkts (z. B. maximale Eingangsspannung oder Stromstärke) nicht eingehalten werden, was zu leichten oder mittelschweren Verletzungen und Sachschäden führen kann.
- Seite 9 Das Produkt darf NUR mit PV-Anlagen der Schutzklasse II gemäß IEC 61730, Anwendungsklasse A, angeschlossen und betrieben werden. Die PV-Module müssen ebenfalls mit diesem Produkt kompatibel sein. Andere Stromquellen als kompatible PV-Anlagen DÜRFEN nicht mit dem Produkt verbunden und betrieben werden. ...
-
Seite 10: Überblick Über Das Produkt

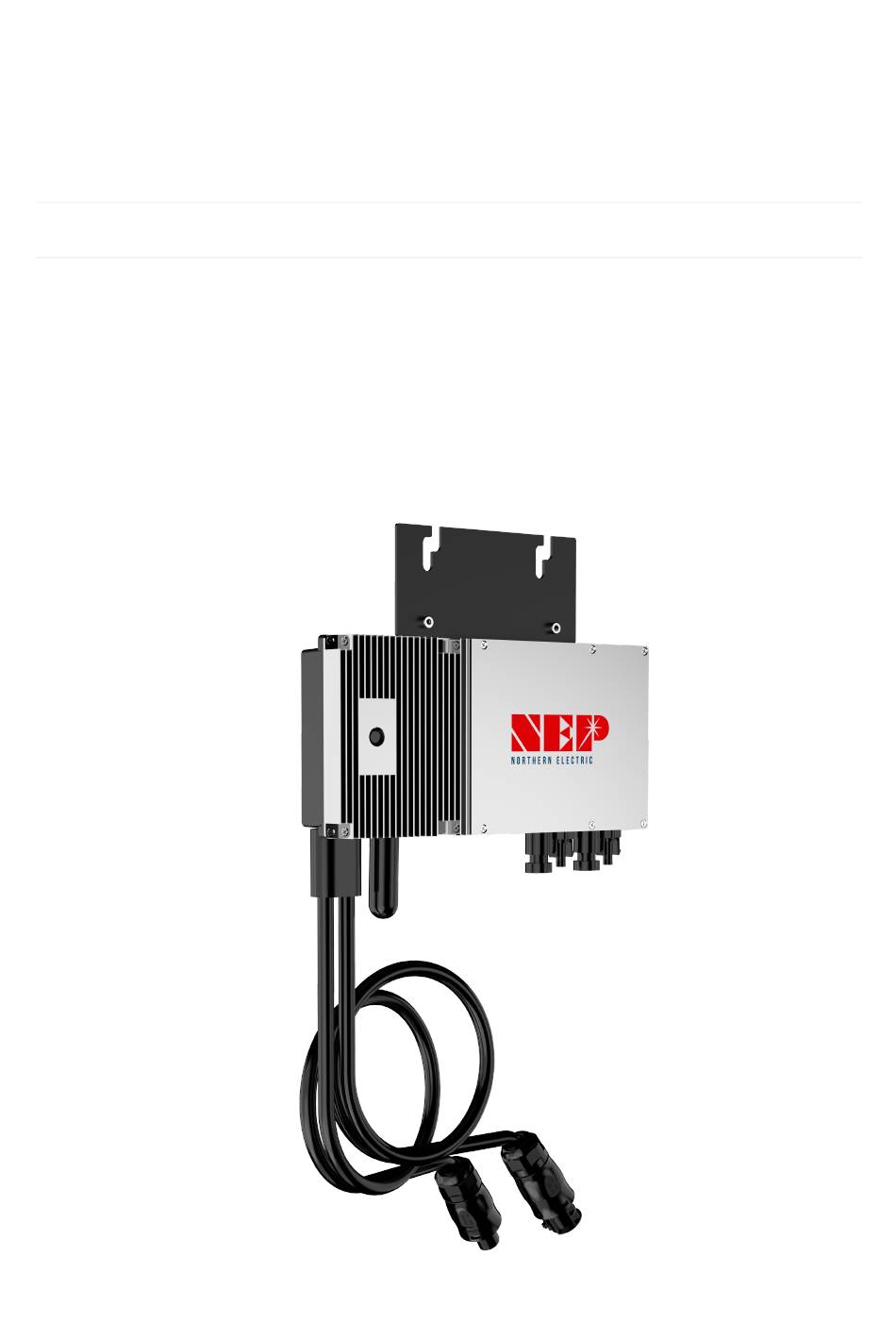

ÜBERBLICK ÜBER DAS PRODUKT Produktübersicht AC-Ausgangskabel WiFi-Dongle (optional) LED-Anzeige DC-Eingang 1 (+) DC-Eingang 1 (-) DC-Eingang 2 (+) DC-Eingang 2 (-) Identifizierung des Produkts Seriennummer (S/N) SN befindet sich auf dem Aufkleber, der unten rechts auf dem Produkt angebracht ist. -
Seite 11: Ce-Kennzeichnung
Symbole auf dem Etikett INFO kennzeichnet Informationen, die für eine Aufgabe oder ein Thema wichtig, aber nicht sicherheitsrelevant sind. Das Etikett befindet sich an der Seite des Wechselrichters. Die Informationen auf dem Etikett umfassen die technischen Daten sowie die Typ- und Seriennummer des Geräts. Die Sicherheitshinweise sind unten aufgeführt und erläutert: Gefahr! Der Begriff "Gefahr"... -
Seite 12: Die Installation Des Produkts
Regen oder Schnee. Installieren Sie das Produkt NICHT, wenn es Salzwasserspritzern ausgesetzt ist. Vergewissern Sie sich, dass der Aufstellungsort den Belüftungsanforderungen des Produkts entspricht. Der Verschmutzungsgrad der äußeren Umgebung für die Wechselrichter von NEP ist PD3. Verschmutzungsgrad 3 bedeutet:... -
Seite 13: Erforderliche Teile
String-Wechselrichtern. Wenn die Überspannung jedoch eine ausreichende Energie hat, kann der im Produkt integrierte Schutz überschritten und die Anlage beschädigt werden. Da die eingeschränkte NEP-Garantie "höhere Gewalt", wie z. B. Blitzeinschläge, nicht abdeckt und Blitzeinschläge überall auftreten können, ist es ratsam, bei jeder Solaranlage einen Überspannungsschutz zu installieren. Die Installation von Überspannungsschutzgeräten sollte gemäß... -
Seite 14: Anschluss Des Produkts
Um nur einen Wechselrichter oder BALCONY SOLUTION zu installieren Bitte folgen Sie dem Schild ANSCHLUSS DES PRODUKTS Sicherheit: Elektrische Anschlüsse Lebensgefahr durch Stromschlag Berühren Sie KEINE stromführenden Teile. Um das Risiko eines Stromschlags während der Installation und Wartung zu vermeiden, stellen Sie bitte sicher, dass die AC- und DC-Eingänge nicht angeschlossen sind. -
Seite 15: Schritt 3 - Zusammenschaltung Von Mikro-Wechselrichtern In Die Verzweigung
DIE AUF DEM LEISTUNGSSCHILD DES GERÄTS ANGEGEBEN IST. Bei einem 12-AWG-Hauptkabel muss jeder Produkt- Wechselstrom-Abzweigstromkreis von einem dedizierten Abzweigstromkreis gespeist werden, der durch einen MAXIMALEN 20-A-Sicherungsautomaten geschützt ist. Montieren Sie eine Schutzkappe auf den offenen AC-Anschluss am Ende der Abzweigung. NEP-Mikro-Wechselrichter sind so konzipiert, dass sie mit anderen NEP-Modellen zusammengeschaltet werden können. ... - Seite 16 VERGEWISSERN SIE SICH, DASS SCHUTZKAPPEN AUF ALLEN UNBENUTZTEN WECHSELSTROMANSCHLÜSSEN INSTALLIERT SIND. UNBENUTZTE Produkt-WECHSELSTROMANSCHLÜSSE STEHEN UNTER STROM, WENN DAS SYSTEM VOM VERSORGUNGSNETZ MIT STROM VERSORGT WIRD. Typische Balkontopologie Bei den Produkten von Balcony Solution sind die AC-Ausgangsklemmen kundenspezifisch und unterscheiden sich von den Standardprodukten.
-
Seite 17: Dc-Anschluss
PV-Module an Die PRODUKT-Verbindungskarte ist eine schematische Darstellung der physischen Position der einzelnen PRODUKT in Ihrer PV-Anlage. Der virtuelle Array im NEP-Mikro-Wechselrichter-Gateway BDG-256 wird anhand der von Ihnen erstellten Karte erstellt. Jedes PRODUKT verfügt über ein abnehmbares Seriennummernschild auf der Montageplatte. Geben Sie diese Seriennummer in das BDG-256 ein, und ordnen Sie sie einer Nummer im Anschlussplan zu. - Seite 18 Bei allen Arbeiten am Produkt und an der Anlage MUSS eine geeignete und ordnungsgemäße persönliche Schutzausrüstung getragen werden. Vor allen Arbeiten MÜSSEN die Spannungsquellen vom Produkt getrennt werden. Lebensgefahr durch elektrischen Schlag beim Berühren von nicht geerdeten Bauteilen oder beim Berühren von spannungsführenden Bauteilen im Falle eines Erdschlusses ...
-
Seite 19: Anforderungen Für Pv-Module
Gefahr von Verletzungen und Sachschäden Beim Anschluss von Gleichstromkabeln an den Wechselrichter MÜSSEN der maximale Eingangsstrom und die maximale Eingangsspannung den in den Produktparametern angegebenen Bereich nicht überschreiten. Jegliche Garantie- und Gewährleistungsansprüche entfallen in solchen Fällen. Anforderungen für PV-Module Alle PV-Module der angeschlossenen Anlagen sollten vom gleichen Typ sein. -
Seite 20: Verfahren Zum Trennen Der Verbindung
Sicherheit: Unterbrechung der Verbindung Lebensgefahr durch Stromschlag beim Berühren von spannungsführenden Bauteilen im geöffneten Produkt Während des Betriebes liegen an spannungsführenden Bauteilen und Leitungen im Inneren des Produktes hohe Spannungen und Energien an, z.B. an Kondensatoren, Steckern. Das Berühren von spannungsführenden Bauteilen und Kabeln kann zum Tod oder zu schweren Verletzungen durch Stromschlag führen. -
Seite 21: Mikro-Wechselrichter Wieder Einbauen
3. Decken Sie das Modul mit einer undurchsichtigen Abdeckung ab. 4. Prüfen Sie mit einer Gleichstromsonde, dass in den Gleichstromleitungen zwischen dem PV-Modul und dem PRODUKT kein Strom fließt. 5. Bei der Messung von Gleichströmen ist Vorsicht geboten, denn die meisten Zangenmessgeräte müssen zunächst auf Null gestellt werden und neigen dazu, mit der Zeit zu driften. - Seite 22 SCHLIESSEN SIE DEN PRODUKT NUR NACH VORHERIGER GENEHMIGUNG DURCH DAS STROMVERSORGUNGSUNTERNEHMEN AN DAS STROMNETZ AN. BEACHTEN SIE, DASS NUR QUALIFIZIERTES PERSONAL DEN PRODUKT AN DAS STROMNETZ ANSCHLIESSEN DARF. STELLEN SIE SICHER, DASS ALLE WECHSEL- UND GLEICHSTROMKABEL KORREKT ANGESCHLOSSEN SIND. STELLEN SIE SICHER, DASS KEINES DER WECHSEL- UND GLEICHSTROMKABEL EINGEKLEMMT ODER BESCHÄDIGT IST.
- Seite 23 FEHLERSUCHE Im Falle einer Störung verfügt der BDM-Wechselrichter über mehrere Schutzfunktionen und schaltet die Ausgangsleistung ab. Die Fehlermeldung kann über die Stromleitung an ein angeschlossenes BDG-256-Gateway gesendet werden. Bei BDM- WiFi wird dieselbe Warnmeldung über eine WiFi-Internetverbindung gesendet und kann über NEPViewer überwacht werden (siehe technischer Hinweis "BDM WiFi konfigurieren").
-
Seite 24: Recycling Und Entsorgung
LCF für jedes Mikro-Wechselrichtersystem zu installieren, um Störungen von benachbarten anderen Systemen zu blockieren. 8. Wenn das Problem weiterhin besteht, wenden Sie sich bitte an den Kundendienst von NEP. VERSUCHEN SIE NICHT, DEN PRODUKT ZU REPARIEREN; ER ENTHÄLT KEINE VOM BENUTZER ZU WARTENDEN TEILE. - Seite 25 Wenn das Produkt nicht mehr benötigt wird oder ein Ersatz für das Produkt veranlasst wird oder zu veranlassen ist: Entsorgen Sie das Produkt NICHT mit dem Hausmüll. Informieren Sie Ihren Händler des Produkts oder einen autorisierten Partner von NEP mit Informationen über das zu entsorgende Produkt.
-
Seite 26: Allgemeine Daten
PRODUKTPARAMETER Eingang | DC Modell BDM-500 BDM-600 BDM-600X Empfohlener Leistungsbereich für PV-Module / W 375 x 2 450 x 2 450 x 2 MPPT Spannungsbereich / V 22-55 22-55 22-55 Startspannung / V Maximale Eingangsspannung / V Max. Eingangsstrom / A 12.5 x 2... - Seite 27 Modell BDM-500 BDM-600 BDM-600X Relativer Feuchtigkeitsbereich 0-100% 0-100% 0-100% Abmessungen (B x H x D) / mm 227 x 132 x 50 227 x 132 x 50 227 x 132 x 50 Gewicht / kg DC-Steckertyp AC-Anschlussart (Wechselrichter- Daisy Chain AC Bus...
