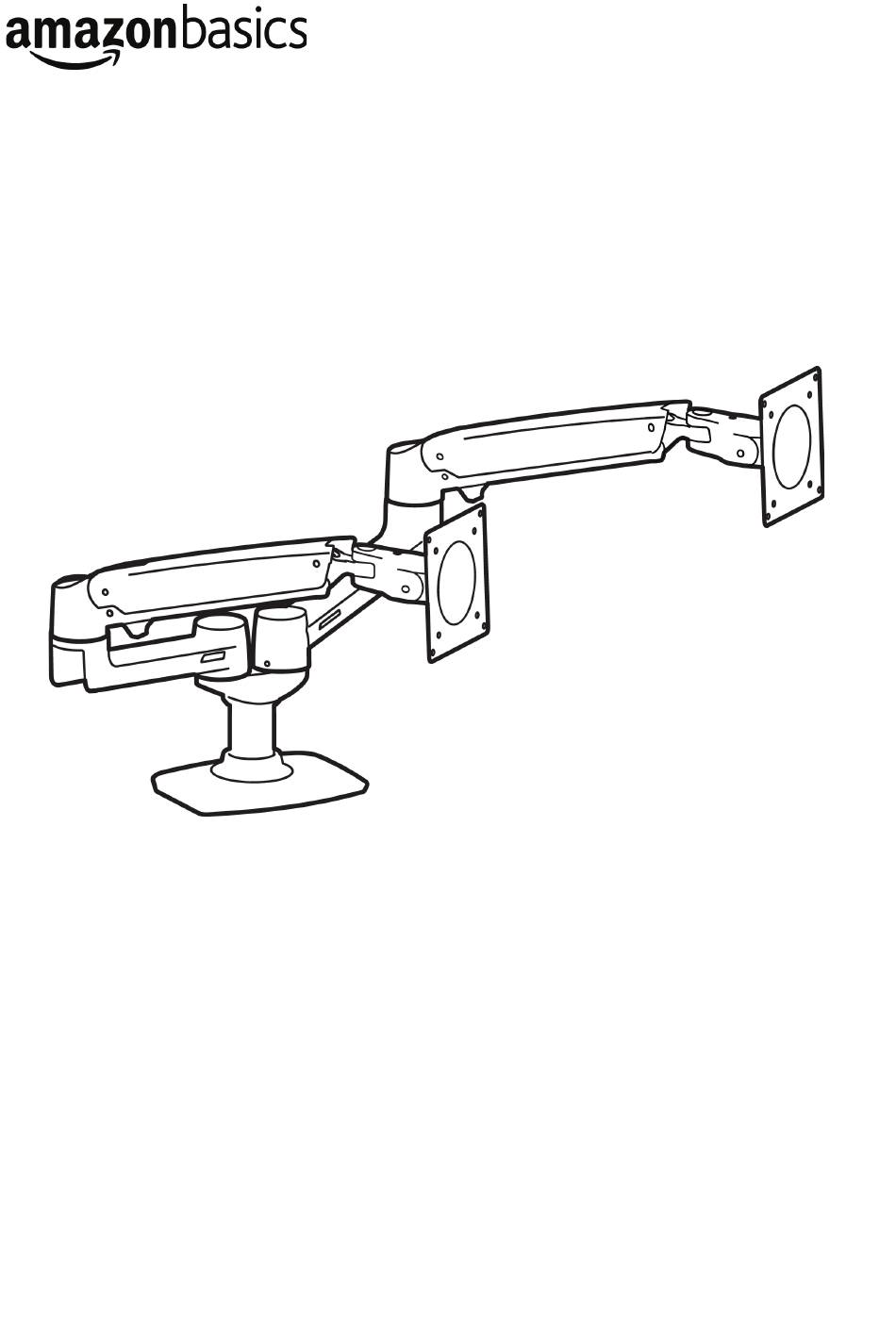

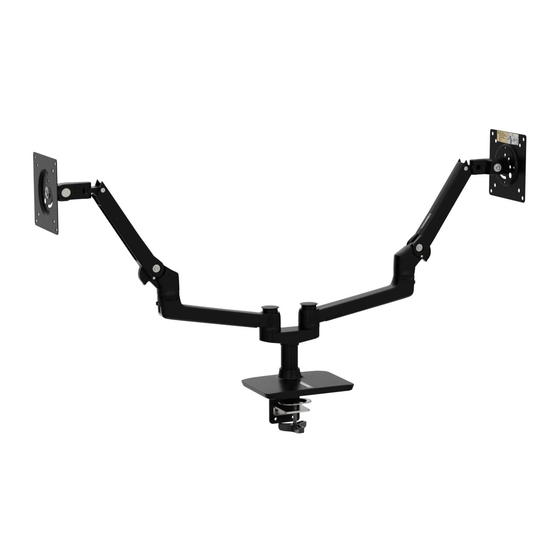

- Seite 31 Deutsch Bedienungsanleitung · Deutsch AmazonBasics Monitorhalterung für zwei Monitore nebeneinander Inhalt Bitte stellen Sie sicher, dass das Paket die folgenden Teile enthält: Unterer Arm Schraubhalterung (2 Stck.) (1 Stck.) Oberer Arm (2 Stck.) Fuß (1 Stck.) M4 × 10 mm Schraube (8 Stck.)
- Seite 32 Unterstützte Monitorgewichte Ihre Monitorhalterung für zwei Monitore nebeneinander unterstützt Monitore mit folgendem Gewicht: 5 bis 20 lbs (2,3 bis 9,1 kg) 5 bis 20 lbs (2,3 bis 9,1 kg) Monitoreinstellungen Die Monitorhalterung für zwei Monitore nebeneinander ermöglicht die Einstellung des Sichtwinkels, der Höhe, der Neigung und der Ausrichtung (vertikal oder horizontal) des Monitors.
- Seite 33 Montageanleitung Vorsicht: Da die Beschaffenheit der Montageoberflächen sehr unterschiedlich sein kann, muss sichergestellt werden, dass die Montageoberfläche stark genug ist, um die Monitorhalterung mit den Monitoren zu halten. Schritt 1: Auswahl einer Montageoption. Der Monitorarm kann auf folgende Weise montiert werden: •...
-
Seite 34: Schreibtisch-Klemmmontage
Schreibtisch-Klemmmontage Schritt A: Die Dicke der Montageoberfläche bestimmen und dann den 4 mm Imbusschlüssel verwenden, um ggf. die Montageklemme einzustellen. • Die oberen Schraublöcher an der Klemmhalterung sind passend für eine Oberflächendicke von weniger als 5/8 Zoll (1,6 cm). • Die mittleren Schraublöcher an der Klemmhalterung sind passend für eine Oberflächendicke von (1,2 bis 4,1 cm). - Seite 35 Tischplattenmontage Schritt A: Die Montageklemme von der Klemmhalterung am Fuß abnehmen. 4 mm Schritt B: Klemmhalterung vom Fuß abnehmen. Die abgenommenen Schrauben aufbewahren. Sie werden später benötigt. 4 mm Schritt C: Sicherstellen, dass die Seite der Schraubhalterung mit den eingesenkten Schraublöchern nach oben zeigt.
- Seite 36 Schritt D: Schraubhalterung mit den 3 Schrauben, die von der Klemmhalterung abgenommen wurden, am Fuß befestigen. Hinweis: Wenn die Schrauben nicht bündig an der Schraubhalterung anliegen, wurde die Schraubhalterung verkehrt herum angebracht. In diesem Falle müssen diese Schrauben und die M8 × 95 mm Schraube entfernt, die Schraubhalterung umgedreht und dann alle Schrauben wieder angebracht werden.
- Seite 37 Schritt 2: Determine the orientation of a monitor Der Monitor kann in vertikaler oder horizontaler Ausrichtung fixiert oder unfixiert um 360 ° drehbar montiert werden. • Wenn ein Monitor unfixiert und drehbar verwendet werden soll, darf die M3 x 6 mm Schraube nicht eingesetzt werden.
- Seite 38 Schritt 3: Den oberen Arm an der Rückseite des Monitors mit einem Kreuzschraubenzieher befestigen. Den zweiten Monitor am anderen Arm anbringen. Hinweis: Wenn ein Monitor einen Standfuß besitzt, muss dieser entfernt werden. Hinweis: Um die Arme an den Monitoren zu befestigen, können die M4 x 10 mm Schrauben oder die M4 x 10 mm Schraubknöpfe verwendet werden.
- Seite 39 Schritt 4: Die unteren Arme auf den Fuß schieben. Die oberen Arme über die unteren Arme schieben und dann die schrägen Abdeckkappen in die Oberseite der oberen Arme drücken. Die Abdeckkappen sollten einrasten. Hinweis: Um eine schräge Abdeckkappe zu entfernen, sie mit einem Flachschraubenzieher lockern und abheben.
- Seite 40 Schritt 5: Die flachen Abdeckkappen auf die unteren Arme drücken. Hinweis: Um die flachen Abdeckkappen zu entfernen, einen Finger durch das Loch im unteren Arm stecken. Den Riegel der Abdeckkappe durch Drücken lösen und dabei die Abdeckkappe von oben abziehen. Ein Flachschraubenzieher kann verwendet werden, um die Abdeckkappe von oben zu lockern und abzuheben.
- Seite 41 Schritt 6: Die Kabelbinder durch die Ösen an der Unterseite der oberen Arme führen, die Monitorkabel an den oberen Armen entlangführen und sie dann mit den Kabelbindern locker an den oberen Armen befestigen. Die Kabelbinder nicht zu stramm ziehen. Wenn die Kabelbinder zu stramm sind und dann entfernt werden sollen, können die Monitorkabel beschädigt werden.
- Seite 42 Schritt 7: Einstellen der Spannung der Monitorhalterung. Die vertikale, Neigungs- und Armspannung kann eingestellt werden, damit der Monitor an Ort und Stelle bleibt, wenn er bewegt wird. Einstellen der vertikalen Spannung Monitor nach unten neigen, um Zugriff auf die Schraube zu erhalten. Wenn sich der Monitor nach oben bewegt, die Schraube durch Linksdrehung lockern.
- Seite 43 Einstellen der Neigungsspannung Wenn der Monitor nach vorn fällt (der Bildschirm senkt sich nach unten), die Schraube durch Linksdrehung lockern. Wenn der Monitor nach hinten fällt (der Bildschirm bewegt sich nach oben), die Schraube durch Rechtsdrehung festziehen. Vorsicht: Die Schraube nicht entfernen. Dadurch kann der Monitor herunterfallen.
-
Seite 44: Sicherheit Und Compliance
Produkt und Einstellung kann ein Unterschied eventuell erst nach mehreren Bewegungen und Drehungen festgestellt werden. © 2014 Amazon.com, Inc. oder seine verbundenen Unternehmen. Alle Rechte vorbehalten. Amazon und das AmazonBasics-Logo sind Marken von Amazon.com, Inc. oder seinenverbundenen Unternehmen. Hergestellt in China... - Seite 59 English English...
