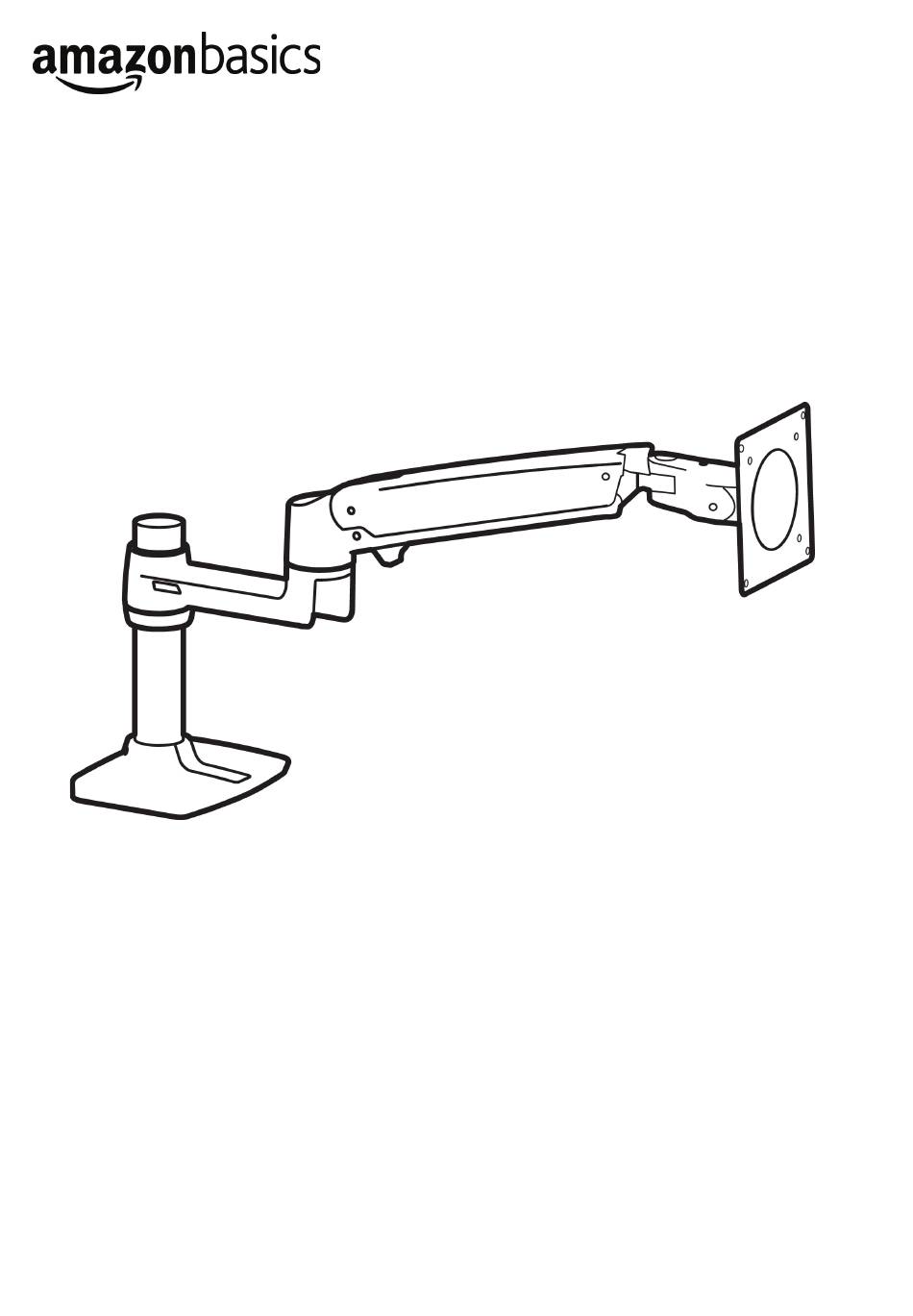

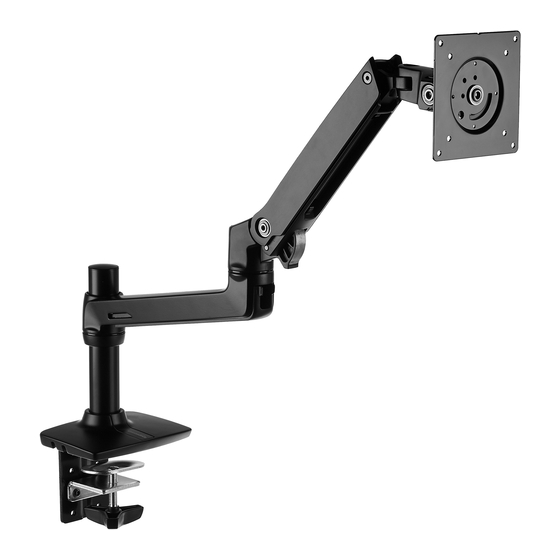

- Seite 31 Deutsch Bedienungsanleitung · Deutsch AmazonBasics Monitorhalterung zur Schreibtischmontage Inhalt Bitte stellen Sie sicher, dass das Paket die folgenden Teile enthält: Unterer Arm Schraubhalterung (1 Stck.) (1 Stck.) Oberer Arm (1 Stck.) Fuß (1 Stck.) M4 × 10 mm Schraube (4 Stck.) Abdeckung (1 Stck.)
- Seite 32 Unterstützte Monitorgewichte Die Monitorhalterung unterstützt einen Monitor mit folgendem Gewicht: 2,3 bis 11,3 kg Monitoreinstellungen Die Monitorhalterung ermöglicht die Einstellung des Sichtwinkels, der Höhe, der Neigung und der Ausrichtung (vertikal oder horizontal) des Monitors. 360° 70° 360° 13 in. (330 mm) 180°...
- Seite 33 Montageanleitung Vorsicht: Da die Beschaffenheit der Montageoberflächen sehr unterschiedlich sein kann, muss sichergestellt werden, dass die Montageoberfläche stark genug ist, um die Monitorhalterung mit Monitor zu halten. Schritt 1: Auswahl einer Montageoption. Der Monitorarm kann auf folgende Weise montiert werden: •...
-
Seite 34: Schreibtisch-Klemmmontage
Schreibtisch-Klemmmontage Schritt A: Die Dicke der Montageoberfläche bestimmen und dann den 4 mm Imbusschlüssel verwenden, um ggf. die Montageklemme einzustellen. • Die oberen Schraublöcher an der Klemmhalterung sind passend für eine Oberflächendicke von weniger als 1,6 cm. • Die mittleren Schraublöcher an der Klemmhalterung sind passend für eine Oberflächendicke von 0,6 bis 4,1 cm. - Seite 35 Tischplattenmontage Schritt A: Die Montageklemme von der Klemmhalterung am Fuß abnehmen. 4 mm Schritt B: Klemmhalterung vom Fuß abnehmen. Die abgenommenen Schrauben aufbewahren. Sie werden später benötigt. 4 mm Schritt C: Sicherstellen, dass die Seite der Schraubhalterung mit den eingesenkten Schraublöchern nach unten zeigt.
- Seite 36 Schritt D: Schraubhalterung mit den 3 Schrauben, die von der Klemmhalterung abgenommen wurden, am Fuß befestigen. Hinweis: Wenn die Schrauben nicht bündig an der Schraubhalterung anliegen, wurde die Schraubhalterung verkehrt herum angebracht. In dem Falle müssen diese Schrauben und die M8 ×...
- Seite 37 Schritt 2: Ausrichtung des Monitors Der Monitor kann in vertikaler oder horizontaler Ausrichtung fixiert oder unfixiert um 360° drehbar montiert werden. • Wenn der Monitor unfixiert und drehbar verwendet werden soll, darf die M3 x 6 mm Schraube nicht eingesetzt werden. •...
- Seite 38 Schritt 3: Den oberen Arm an der Rückseite des Monitors mit einem Kreuzschraubenzieher befestigen. Hinweis: Wenn der Monitor einen Standfuß besitzt, muss dieser entfernt werden. Hinweis: Um den Arm am Monitor zu befestigen, können die M4 x 10 mm Schrauben oder die M4 x 10 mm Schraubknöpfe verwendet werden.
- Seite 39 Schritt 4: Unteren Arm auf den Fuß schieben. Den oberen Arm über den unteren Arm schieben und dann die Abdeckung in die Oberseite des oberen Arms drücken. Die Abdeckung sollte einrasten. Hinweis: Um die Abdeckung zu entfernen, sie mit einem Flachschraubenzieher lockern und abheben.
- Seite 40 Schritt 5: Die Kabelbinder durch die Ösen an der Unterseite des oberen Arms führen, die Monitorkabel am oberen Arm entlangführen und sie dann mit den Kabelbindern locker am oberen Arm befestigen. Die Kabelbinder nicht zu stramm ziehen. Wenn die Kabelbinder zu stramm sind und dann entfernt werden sollen, können die Monitorkabel beschädigt werden.
- Seite 41 Schritt 6: Einstellen der Spannung der Monitorhalterung. Die vertikale, Neigungs- und Armspannung kann eingestellt werden, damit der Monitor an Ort und Stelle bleibt, wenn er bewegt wird. Einstellen der vertikalen Spannung Monitor nach unten neigen, um Zugriff auf die Schraube zu erhalten. Wenn sich der Monitor nach oben bewegt, die Schraube durch Linksdrehung lockern.
- Seite 42 Einstellen der Neigungsspannung IWenn der Monitor nach vorn fällt (der Bildschirm senkt sich nach unten), die Schraube durch Linksdrehung lockern. Wenn der Monitor nach hinten fällt (der Bildschirm bewegt sich nach oben), die Schraube durch Rechtsdrehung festziehen. Vorsicht: Die Schraube nicht entfernen. Dadurch kann der Monitor herunterfallen.
- Seite 43 Einstellen der Armspannung Damit sich der Arm leichter bewegen lässt, die Schrauben durch Linksdrehung lockern. Damit sich der Arm schwerer bewegen lässt, die Schrauben durch Rechtsdrehung festziehen. Vorsicht: Die Schrauben nicht entfernen. Dadurch kann der Monitor herunterfallen. Die Schrauben nicht zu fest ziehen. Dadurch kann der Monitor oder die Monitorhalterung beschädigt werden.
-
Seite 44: Sicherheit Und Compliance
Bewegung zu erzielen. Je nach Produkt und Einstellung kann ein Unterschied eventuell erst nach mehreren Bewegungen und Drehungen festgestellt werden. © 2014 Amazon.com, Inc. oder seine verbundenen Unternehmen. Alle Rechte vorbehalten. Amazon und das AmazonBasics-Logo sind Marken von Amazon.com, Inc. oder seinenverbundenen Unternehmen. Hergestellt in China... - Seite 100 Made in China V2 14-1435...
