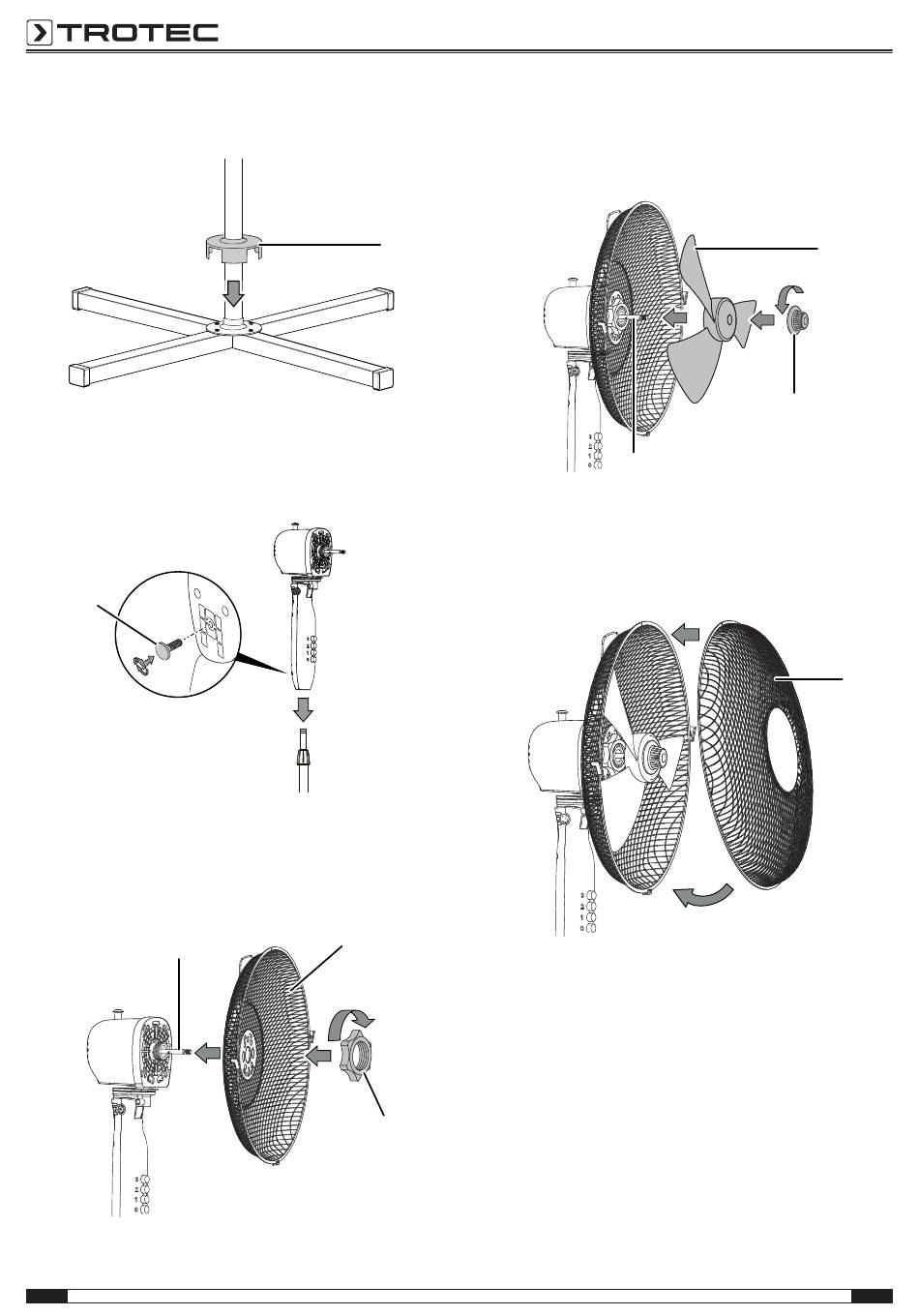

4. Schieben Sie die Abdeckkappe (7) des Ständers über die
Schrauben.
Bedienelement und Ständer verbinden
1. Verbinden Sie das Bedienfeld (2) und den Ständer (4) und
schrauben Sie die Verbindungsschraube (8) zur
Befestigung auf der Rückseite des Bedienfeldes fest.
8
Rotor montieren
1. Stecken Sie das rückwärtige Schutzgitter (10) auf die
Motorspindel (9). Befestigen Sie beide Elemente mit dem
Haltering (11).
9
6
Flügelrad auf Motorspindel befestigen
1. Stecken Sie das Flügelrad (12) auf den Motorspindel (9).
2. Befestigen Sie das Flügelrad (12) mit dem Spannknopf für
das Flügelrad (13).
7
Schutzgitter montieren und verschließen
1. Stecken Sie das vordere Schutzgitter (14) auf das
rückwärtige Schutzgitter (10). Stellen Sie sicher, dass die
Befestigungsklammern (15) die beiden Schutzgitter
einspannen.
10
11
Standventilator TVE 16 / TVE 18 S
13
9
12
14
DE
