Displayaufbau - PR electronics 4512 Produkthandbuch

Zur Prozessüberwachung wechselt der PR 4512 standardmäßig in den Überwachungsmodus. Der 4512 kann anhand der
Tasten auf der Vorderseite oder der PPS-App in den Konfigurations- oder Simulationsmodus geschaltet werden.

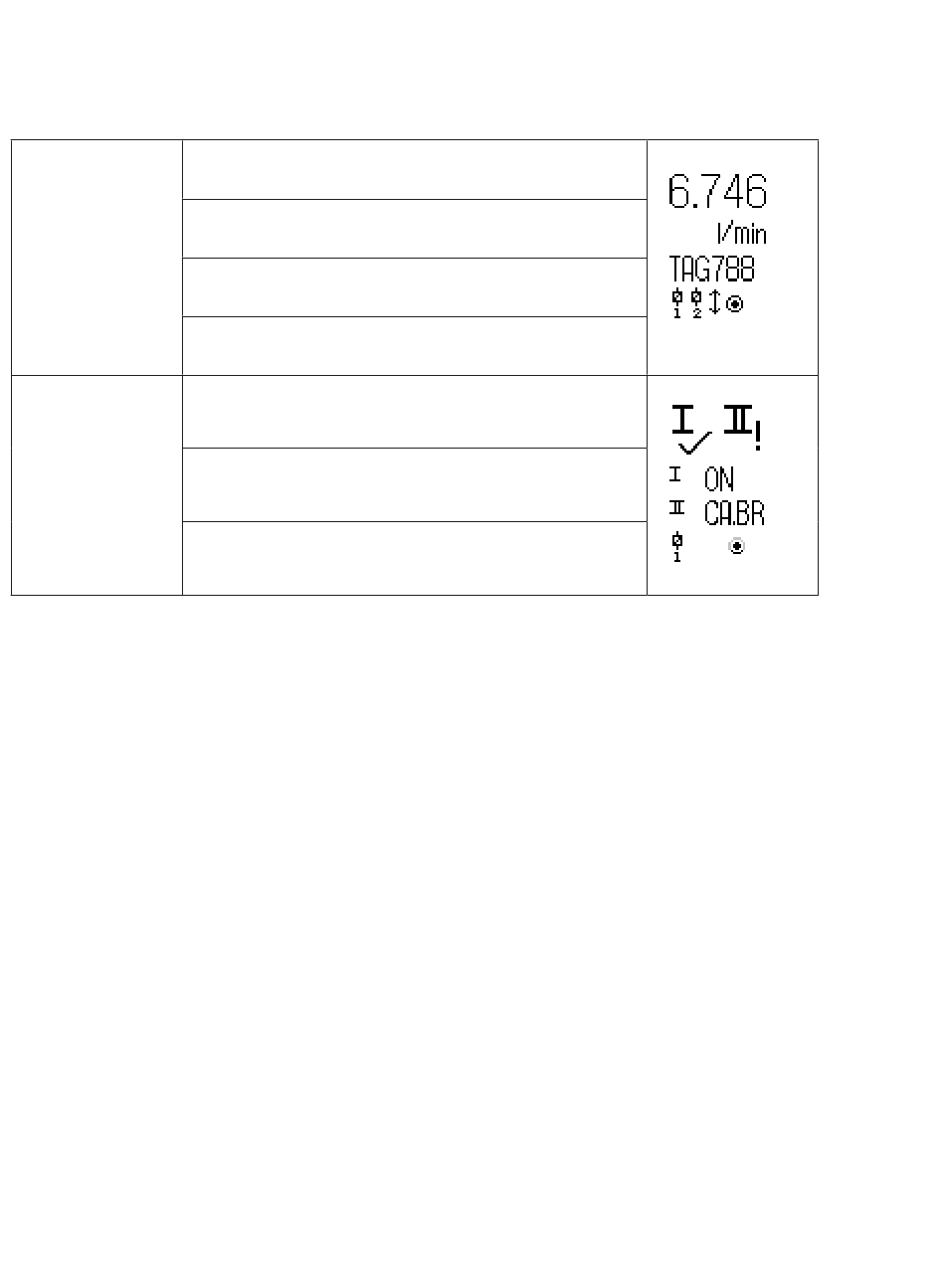

Layout für die Produkte der 3000er- / 4000er- und 9000er-Serien (im Überwachungsmodus)
PR 3000 / 4000
Zeile 1 zeigt den skalierten Prozesswert an.
Zeile 2 zeigt die ausgewählte Engineering-Einheit an.
Zeile 3 zeigt den Analogausgangswert oder die TAG-Nummer an.
Zeile 4 zeigt den Relais-, Kommunikations- und
Datenerfassungsstatus an sowie z. B. den Signalverlauf an.
PR 9000
Zeile 1 zeigt den Status des/der Eingangskanals / -kanäle an.
Linien 2 und 3 zeigen den Analogausgangswert / den Status des
digitalen Ausgangs / den Analogeingangswert / ggf. die TAG-Nr.
oder wechselnde Werte an.
Zeile 4 zeigt den Relais-, Kommunikations- und
Datenerfassungsstatus an sowie z. B. den Signalverlauf an.
