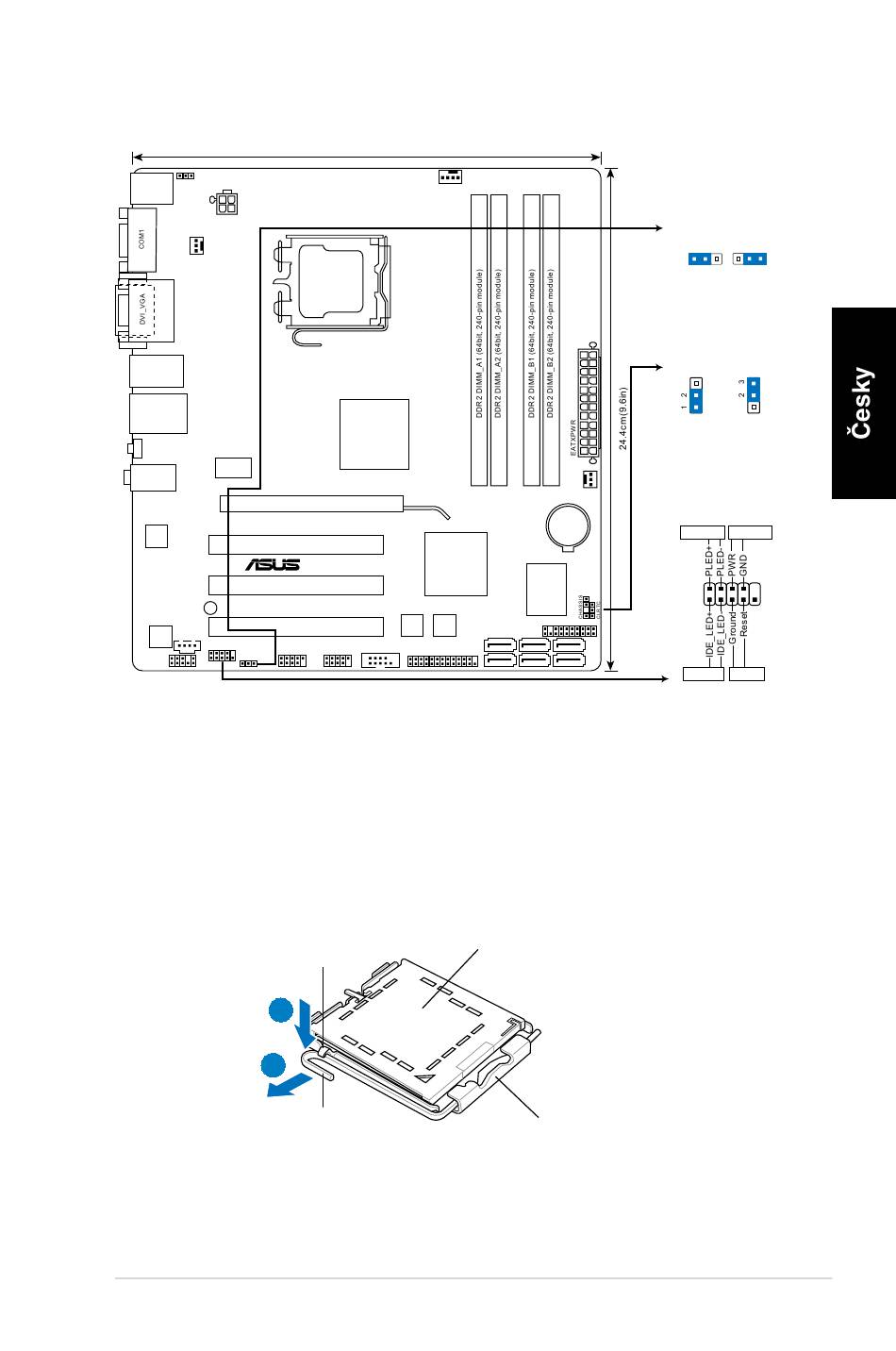

1. Schéma základní desky
KBPWR
KBMS
ATX12V
CHA_FAN
USB3-6
LAN1_USB12
SERVICE_MODE2
ICS
9LPRS916
AUDIO
Intel ®
82567LF
P5QL-VM DO
SB_PWR
VIA CD
VT1705
F_PANEL
USB910
USBPW7-10
AAFP
2. Instalace procesoru
Montáž procesoru:
1. Prstem zatlačte na zajišťovací páčku (A – load lever) , poté páčku odtlačte
doleva (B), dokud se neuvolní z drážky.
Zajišťovací jazýček
A
B
Zaváděcí páčka
ASUS P5QL-VM DO
22.9cm(9.0in)
CPU_FAN
LGA775
Intel
®
B43
PCIEX16
PCI1
Intel
ICH10D
PCI2
16Mb 16Mb
PCI3
BIOS BIOS
COM2
USB78
LPT
Víčko PnP
PWR_FAN
Lithium Cell
CMOS Power
®
Super
I/O
SATA5 SATA3 SATA1
TPM
SATA6 SATA4 SATA2
Tato strana skříňky procesoru musí
směřovat k vám.
USBPW7-10
1 2 2 3
+5VSB
+5V
(Default)
CLRTC
Normal Clear RTC
(Default)
F_PANEL
PWR LED PWR BTN
PIN 1
HD_LED RESET
2
