2. Beschreibung der Anlage

2.1. Darstellung der Anlage

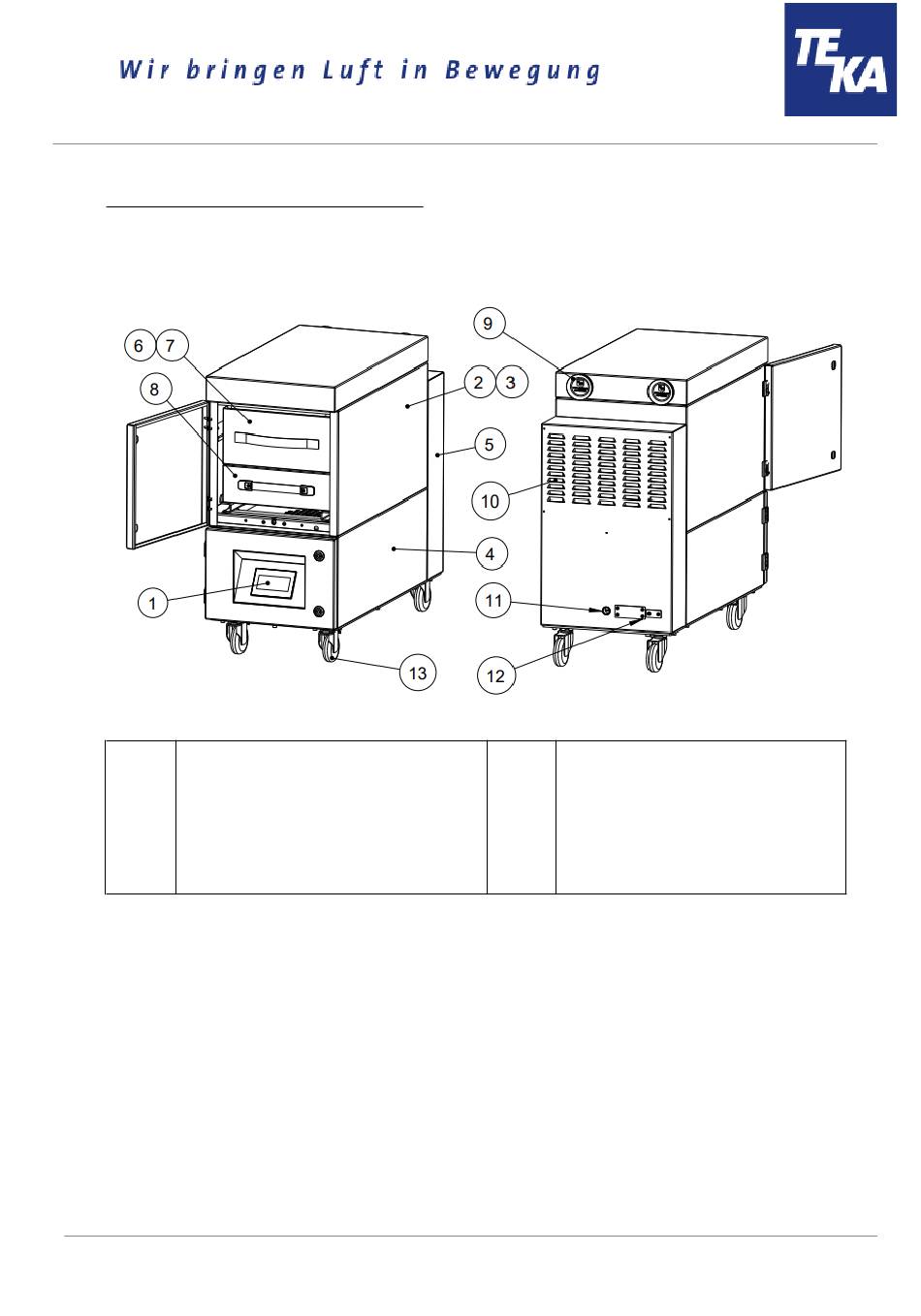

Aufstellungsbeispiel:
Pos.1 Bedienfeld der Steuerung
Pos.2 Partikelfiltergehäuse
Pos.3 Aktivkohlegehäuse
Pos.4 Turbinengehäuse
Pos.5 Schalldämmgehäuse
Pos.6 Partikelfilter
Pos.7 Vorfiltermatte (eingelegt in Partikelfilter)
BA_LMD-501_220811_DE
Pos.8 Aktivkohle-Kassette
Pos.9 Ansaugstutzen
Pos.10 Ausblasgitter
Pos.11 Netzkabel mit Netzstecker
Pos.12 Anschluss für externe Steuerung
Pos.13 Lenkrolle
