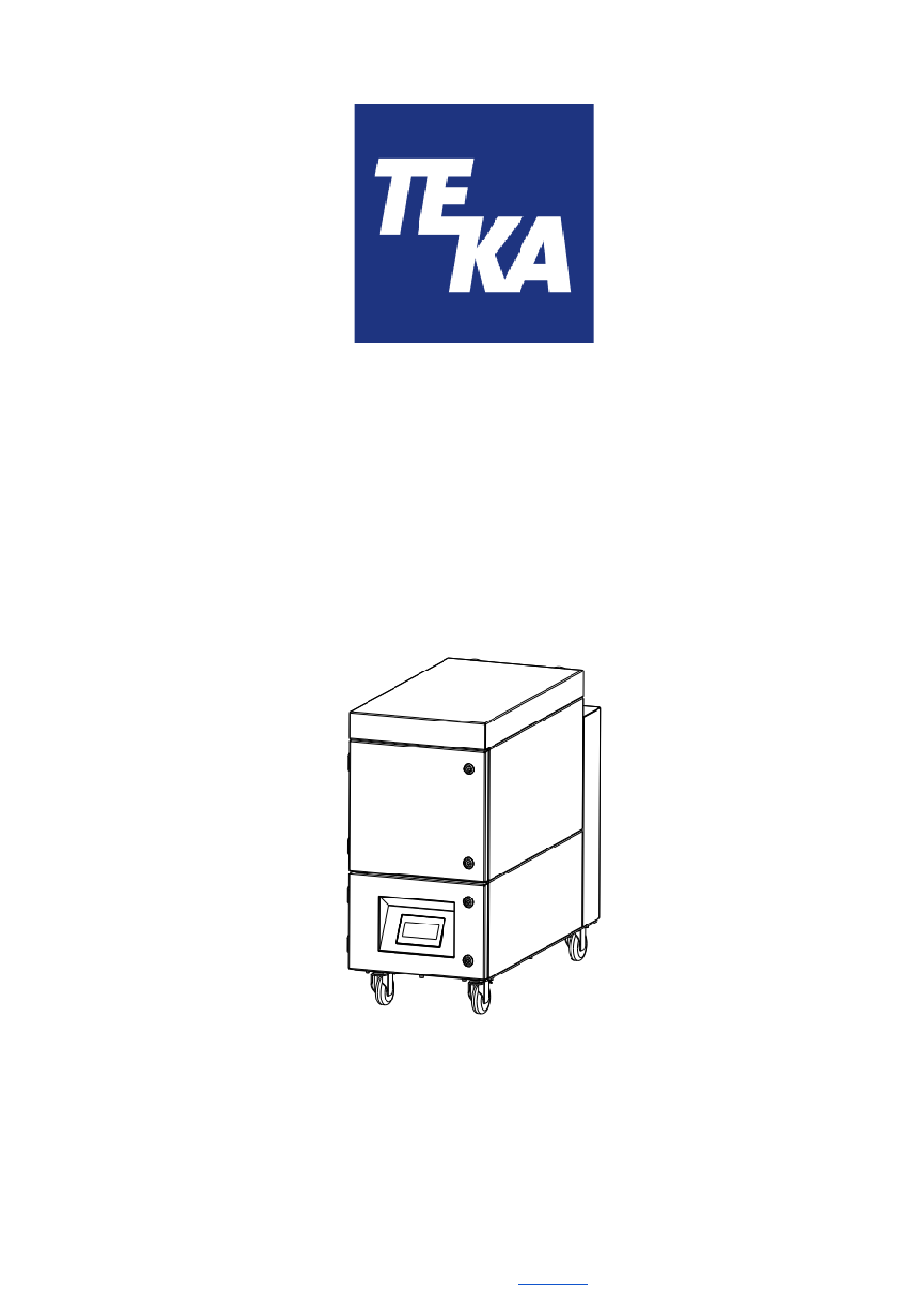

- Seite 1 Betriebsanleitung (Original) TEKA - LMD 501 TEKA Absaug- und Entsorgungstechnologie GmbH, Millenkamp 9, D-48653 Coesfeld, Tel.: +49 2541-84841-0, E-Mail: info@teka.eu, www.teka.eu...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Allgemeines 2. Beschreibung der Anlage 2.1. Darstellung der Anlage 2.2. Funktionsweise der Anlage 2.3. Bestimmungsgemäße Verwendung 3. Sicherheitshinweise 3.1. Definition der Gefahrensymbole 3.2. Allgemeine Sicherheitshinweise 4. Lagerung, Transport, Montage 5. Inbetriebnahme 5.1. Anschluss eines Erfassungselements 5.2. Elektrischer Anschluss 6. - Seite 3 14. Wartungsintervalle 14.1. Nutzungsbedingte Wartungen 14.2. Allgemeine Wartungen 14.2.1. Sichtprüfung der Anlage 14.2.2. Funktionsprüfung der Anlage 14.2.3. Elektrische Prüfung der elektrischen Leitungen und Erdungsverbindungen BA_LMD-501_220811_DE 11.08.2022...
-
Seite 4: Allgemeines
1. Allgemeines Herzlichen Glückwunsch zum Kauf des Produkts aus dem Hause TEKA. Unsere Ingenieure stellen durch kontinuierliche Weiterentwicklung sicher, dass unsere Anlagen dem neuesten Stand der Technik entsprechen. Trotzdem können Fehlanwendung oder Fehlverhalten zur Gefährdung Ihrer Sicherheit führen. Beachten Sie daher für einen gelungenen Einsatz der Anlage folgendes: Nur autorisiertes und unterwiesenes Personal darf für Transport, Bedienung, Wartung... -
Seite 5: Beschreibung Der Anlage
2. Beschreibung der Anlage 2.1. Darstellung der Anlage Aufstellungsbeispiel: Z.Nr. 13153701 Pos.1 Bedienfeld der Steuerung Pos.8 Aktivkohle-Kassette Pos.2 Partikelfiltergehäuse Pos.9 Ansaugstutzen Pos.3 Aktivkohlegehäuse Pos.10 Ausblasgitter Pos.4 Turbinengehäuse Pos.11 Netzkabel mit Netzstecker Pos.5 Schalldämmgehäuse Pos.12 Anschluss für externe Steuerung Pos.6 Partikelfilter Pos.13 Lenkrolle Pos.7... -
Seite 6: Funktionsweise Der Anlage
2.2. Funktionsweise der Anlage Die Filteranlage dient dazu, schadstoffhaltige Luft (entsprechend der bestimmungsgemäßen Verwendung) abzusaugen und zu filtern. In der Filtersektion der Anlage werden zunächst die groben Staubpartikel an der Vorfiltermatte abgeschieden. Der nachfolgende Partikelfilter reinigt auch die feinen Rauche und Stäube ab. Der Aktivkohlefilter bindet Gase und unangenehme Gerüche. Eine automatische Filterüberwachung zeigt an, wann ein Reinigen oder Wechseln der Filter notwendig ist. -
Seite 7: Sicherheitshinweise
3. Sicherheitshinweise 3.1. Definition der Gefahrensymbole Die Anlage ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können bei ihrer Verwendung Gefahren für Leib und Leben des Benutzers oder Dritter entstehen. Auch sind Beeinträchtigungen der Anlage und anderer Sachwerte möglich. Wir warnen in dieser Anleitung unter Anwendung entsprechender Hinweise. -
Seite 8: Lagerung, Transport, Montage
4. Lagerung, Transport, Montage WARNUNG Verletzungsgefahr durch umstürzende oder nicht fest montierte Geräteteile bei Einlagerung und Transport. Die Anlage ist beim Einlagern und Transport gegen Umstürzen und Verrutschen zu sichern. Beim Heben und Absetzen darf niemand unter oder neben der Last stehen. Hubwagen bzw. Gabelstapler bzw. -
Seite 9: Anschluss Eines Erfassungselements
5.1. Anschluss eines Erfassungselements Für eine Erfassung der verunreinigten Luft - entsprechend der bestimmungsgemäßen Verwendung - muss am Ansaugstutzen (siehe Kapitel 2.1) das vorgesehene Erfassungselement (Absaugarm, Absaugschlauch, …), angeschlossen werden. 5.2. Elektrischer Anschluss HINWEIS Möglicher Materialschaden durch falsche Anschlussspannung. Achten Sie beim Anschluss auf korrekte Spannungsversorgung. Beachten Sie die Angaben auf dem Typenschild. -
Seite 10: Bedienung Der Anlage
6. Bedienung der Anlage 6.1. Beschreibung der Bedienelemente Steuerungsfunktionen, Programmeinstellmöglichkeiten, Menüführung, Fehlermeldungen etc. finden Sie in der gesondert beiliegenden Betriebsanleitung der Steuerung erklärt. Dort sind auch die Bedienelemente des Bedienfeldes erläutert. 6.2. Anschluss einer externen Steuerung Es besteht die Möglichkeit, die Anlage von extern anzusteuern. Dazu ist an der Anlage ein Anschluss vorgesehen (siehe Kapitel 2.1). -
Seite 11: Wartung
7. Wartung Der Betreiber ist entsprechend den nationalen Vorschriften zu Wiederholungs- und Funktionsprüfungen verpflichtet. Sofern nicht anderweitig durch nationale Verordnungen festgelegt, empfehlen wir regelmäßige Sicht- und Funktionsprüfungen der Anlage, wie im Kapitel “Wartungsintervalle“ aufgeführt. Das Kapitel “Wartungsintervalle” finden Sie am Ende dieses Dokuments. Dort sind auch die allgemeinen Wartungen (Sichtprüfung etc.) erläutert. -
Seite 12: Wartungszustand Herstellen
Entnehmen Sie die Vorfiltermatte aus dem Partikelfilter, und entsorgen bzw. lagern Sie diese gemäß den Vorschriften. ● Legen Sie eine neue Vorfiltermatte in den Partikelfilter. Verwenden Sie nur TEKA Ersatzfilter. Ansonsten ist die korrekte Funktionsweise der Anlage nicht gewährleistet. ● Schieben Sie den Partikelfilter wieder in das Partikelfiltergehäuse. -
Seite 13: Wechseln Des Partikelfilters
Ziehen Sie den Partikelfilter (siehe Kapitel 2.1) vorsichtig aus dem Gehäuse heraus. ● Schieben Sie den neuen Partikelfilter wieder in das Partikelfiltergehäuse. Verwenden Sie nur TEKA Ersatzfilter. Ansonsten ist die korrekte Funktionsweise der Anlage nicht gewährleistet. ● Heben Sie die Hebevorrichtung mittels Drehen der Stellschraube, so dass der Partikelfilter dicht an das darüberliegende Gehäuse andrückt. -
Seite 14: Wechseln Der Aktivkohle
7.4.1. Wechseln der Aktivkohle ● Öffnen Sie die Wartungstür des Aktivkohlegehäuses (siehe Kapitel 2.1). ● Senken Sie die Hebevorrichtung (A) mittels Drehen der Stellschraube (B). Nutzen Sie dazu den Inbusschlüssel, der sich rechts neben der Stellschraube befindet. ● Ziehen Sie das gesamte Filterpaket, incl. - Seite 15 Teilemengen ein, welche Sie dann immer gleichmäßig verteilen und leicht andrücken. Verwenden Sie nur TEKA Ersatzfilter. Ansonsten ist die korrekte Funktionsweise der Anlage nicht gewährleistet. ● Die Aktivkohle muss bis zur Höhe der Auflagefläche (A) gefüllt und glattgestrichen werden.
-
Seite 16: Wechseln Der Aktivkohle-Kassette
Gehäuse heraus. (Wenn zusätzlich ein Distanzrahmen verbaut ist, ist dieser vorsichtig ebenfalls mit zu entnehmen.) ● Tauschen Sie die Aktivkohlekassette aus. Verwenden Sie nur TEKA Ersatzfilter. Ansonsten ist die korrekte Funktionsweise der Anlage nicht gewährleistet. ● Schieben Sie das Filterpaket wieder in das Filtergehäuse. Achten Sie darauf, dass die Filterelemente in der korrekten Reihenfolge eingesetzt werden. -
Seite 17: Fehlerbehebung Bzw. Fehlerdiagnose
Eine Wieder-Inbetriebnahme des Gerätes darf nur erfolgen, wenn sichergestellt ist, dass die Anlage funktional dem ursprünglichen Zustand entspricht. Reparaturen dürfen nur durch TEKA-Mitarbeiter erfolgen, oder nach Rücksprache mit der TEKA-GmbH durch vom Betreiber authorisiertes Personal. Beachten Sie bei allen Reparaturen die Hinweise der Kapitel „Sicherheitshinweise“ und „Wartung“. Bei... -
Seite 18: Ersatzteilliste
10. Ersatzteilliste Filterelemente Artikel-Nr. Vorfiltermatte “M5” (10 Stück / 572 x 268 x 20 mm) 10056 Partikelfilter “H13” (610 x 305 x 150) 10035 Aktivkohle-Kassette, 7 kg Aktivkohle (610 x 305 x 100) 97052 oder: 7 kg Aktivkohle, incl. Filtervlies-Matten 100197501 11. -
Seite 19: Eg Konformitätserklärung Nach Anhang Ii 1 A (2006/42/Eg)
Diese Erklärung verliert ihre Gültigkeit, falls an der Maschine eine nicht mit dem Hersteller in schriftlicher Form abgestimmte Änderung vorgenommen wird. Bevollmächtigter für die Technische Dokumentation: TEKA Absaug- und Entsorgungstechnologie GmbH, Millenkamp 9, D-48653 Coesfeld (Jürgen Kemper, Geschäftsführer) Coesfeld, den 3. Januar 2017 BA_LMD-501_220811_DE 11.08.2022... -
Seite 20: Einweisungsprotokoll
13. Einweisungsprotokoll Anlagen-Bezeichnung: TEKA-LMD 501 (Dieser Vordruck kann vom Betreiber zur Dokumentation der Einweisung seiner Mitarbeiter genutzt werden. Einweisungen dürfen nur von autorisiertem Personal durchgeführt werden. Beachten Sie hierzu die Hinweise im Kapitel „Sicherheitshinweise“.) Mit seiner Unterschrift bestätigt der Mitarbeiter, dass er in folgenden Punkten unterwiesen wurde:... -
Seite 21: Wartungsintervalle
Wartungsarbeiten sind immer mit Hilfe eines Protokoll zu dokumentieren. Die Vorgehensweise dieser Wartungsmaßnahmen sind in Kapitel „Wartung“ beschrieben. Wartungsintervall Wartungsmaßnahme Kapitel von TEKA empfohlen vom Betreiber festgelegt Die Sättigung des Partikelfilters wird automatisch durch die Filteranlage überwacht, und unterliegt daher keinem Wechsel des Partikelfilters Wartungsintervall. -
Seite 22: Sichtprüfung Der Anlage
14.2.1. Sichtprüfung der Anlage Sichtprüfung: Feststellung, dass keine sichtbaren sicherheitsrelevanten Mängel vorliegen. WARNUNG Gefahr durch betriebsbereiten Zustand der Anlage. Befolgen Sie die Vorgehensweise wie im Kapitel “Wartungszustand herstellen” beschrieben. Im Zuge der Sichtprüfung sind folgende Schritte auszuführen: ● Prüfen, ob alle benötigten Rohrleitungsteile, Kabelverbindungen, sowie Schläuche an der Filteranlage angeschlossen sind. -
Seite 23: Elektrische Prüfung Der Elektrischen Leitungen Und Erdungsverbindungen
14.2.3. Elektrische Prüfung der elektrischen Leitungen und Erdungsverbindungen WARNUNG Gefahr durch Stromschlag. Der Betreiber hat dafür zu sorgen, dass alle Arbeiten an elektrischen Bauteilen nur von einer Elektrofachkraft oder unter Leitung und Aufsicht einer Elektrofachkraft ausgeführt werden. Die Anlage unterliegt der regelmäßigen elektrischen Prüfung und Wartung durch den Betreiber der Anlage, und sind für jedes Land durch nationale Normen festgelegt.
