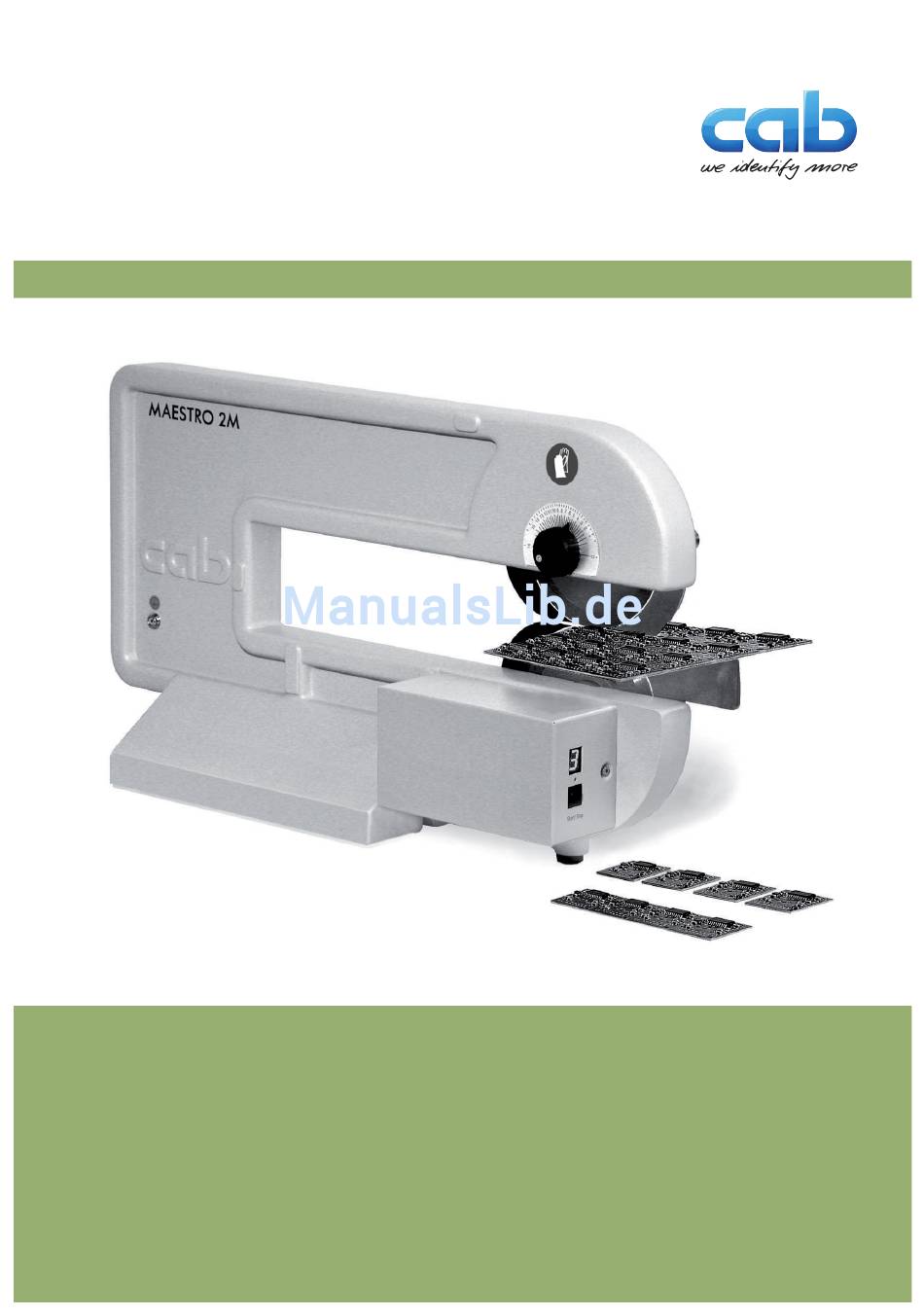

- Seite 1 Bedienungsanleitung Nutzentrenner MAESTRO 2M...
- Seite 2 Gerätes - erfordert die vorherige schriftliche Genehmigung der cab. Redaktion Bei Fragen oder Anregungen wenden Sie sich bitte an cab Produkttechnik GmbH & Co KG Adresse „Deutschland“. Aktualität Durch die ständige Weiterentwicklung der Geräte können Abweichungen zwischen der Dokumentation und dem Gerät auftreten.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung ..............................4 Hinweise ..............................4 Bestimmungsgemäßer Gebrauch ......................4 Sicherheitshinweise ..........................4 Sicherheitskennzeichnung ........................5 Umwelt ..............................5 Spezifikation ............................6 Installation .............................. 7 Gerät auspacken und aufstellen ......................7 Gerät anschließen ............................ 7 3.2.1 Erdanschluss herstellen ........................7 3.2.2 Netzanschluss herstellen........................ -
Seite 4: Einleitung
Einleitung Hinweise Wichtige Informationen und Hinweise sind in dieser Dokumentation folgendermaßen gekennzeichnet: Gefahr! Macht auf eine außerordentliche große, unmittelbar bevorstehende Gefahr für Gesundheit oder Leben aufmerksam. Warnung! Weist auf eine gefährliche Situation hin, die zu Körperverletzungen oder zu Schäden an Sachgütern führen kann. -
Seite 5: Sicherheitskennzeichnung
Einleitung Weiterführende Arbeiten dürfen nur von geschultem Personal oder Servicetechnikern durchgeführt werden. • Unsachgemäße Eingriffe an elektronischen Baugruppen und deren Software können Störungen verursachen. • Auch andere unsachgemäße Arbeiten oder Veränderungen am Gerät können die Betriebssicherheit gefährden. Servicearbeiten immer in einer qualifizierten Werkstatt durchführen lassen, die die notwendigen Fachkenntnisse •... -
Seite 6: Spezifikation
Verschleißfeste Messer und Führungen aus Spezialstahl sichern lange Standzeiten ohne Nacharbeit. Die Justage der Führungen wird leicht und schnell erledigt. Das Untermesser des MAESTRO 2M ist elektrisch angetrieben. Die Leiterplatte wird eingeschoben und dann selbständig von den Messern transportiert und getrennt. Daher ist das Gerät für große Stückzahlen geeignet und es treten selbst bei längerem Arbeiten keine Ermüdungserscheinungen auf. -
Seite 7: Installation
Installation Gerät auspacken und aufstellen Nutzentrenner aus dem Karton heben. Nutzentrenner auf Transportschäden prüfen. Nutzentrenner auf ebener Unterlage aufstellen. Lieferung auf Vollständigkeit prüfen. Lieferumfang: • Nutzentrenner • Netzkabel • 2 Sicherungen T 1,0 A für den Betrieb bei 115 V •... -
Seite 8: Justage Des Obermessers
Installation Justage des Obermessers Hinweis! Um Schäden während des Transportes zu vermeiden, befindet sich das Obermesser (4) im Auslieferungszu- stand in der obersten möglichen Position (Parkposition). Obermesser bei der Inbetriebnahme in die Arbeitsposition stellen. Bild 4 Justage des Obermessers Am Gestell ist eine Skala (1) angebracht, an der die Höheneinstellung des Messers in 1/10 mm ablesbar ist. Bei Lieferung steht der Zeiger (2) in Stellung "16". -
Seite 9: Justage Unterer Anschlag Obermesser
Installation Justage unterer Anschlag Obermesser Hinweis! Die untere Begrenzung des Verstellweges für das Obermesser ist bei Auslieferung des Gerätes justiert. Nach längerer Benutzung, bei großen Temperaturschwankungen oder nach einem Messerwechsel unteren Anschlag neu einstellen. Bild 5 Justage unterer Anschlag Obermesser 1. -
Seite 10: Betrieb
Betrieb Einschalten des Gerätes Gerät einschalten. Der Netzschalter (1) befindet sich an der Rückseite des Gerätes im Netzmodul. Nach dem Einschalten erscheint in der Anzeige (2) des Bedienfeldes eine "0". Bild 7 Betrieb Einstellung der Trenngeschwindigkeit Hinweis! Das Umschalten der Geschwindigkeit ist sowohl bei laufender Maschine als auch im Standby möglich. Im letzteren Fall wird die eingestellte Geschwindigkeit solange angezeigt, wie die SPEED-Taste (3) gedrückt gehalten wird. -
Seite 11: Fehlerbehandlung
Betrieb Fehlerbehandlung Das Gerät besitzt eine Schutzschaltung, die den Motor bei Überlastung abschaltet Fehlermeldung Ursache Behebung Anzeige "F" Überlast, evtl. durch Der Messerantrieb führt eine kurze Rückwärts- bewegung aus und wird danach innerhalb von • Versuch, neben der Ritznut zu 0,5 s abgeschaltet. -
Seite 12: Messerwechsel
Messerwechsel Gefahr! Vor Beginn der Montagearbeiten Gerät vom Netz trennen. Warnung! Gefahr von Handverletzungen! Beim Umgang mit den Messern Schutzhandschuhe tragen. Bild 9 Messerwechsel Wechsel Obermesser Ersatzteil: 8930509.001 Rollmesser oben 1. Obermesser in Parkposition stellen. 2. Rändelmutter (3) vollständig lösen und von der Messerwelle (4) abnehmen. 3. -
Seite 13: Zulassungen
EU-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung des Geräts oder des Verwen- dungszwecks verliert diese Erklärung ihre Gültigkeit. Gerät: Nutzentrenner Typ: MAESTRO 2M Angewandte EU-Richtlinien und Normen Richtlinie 2006/42/EG über Maschinen • EN ISO 12100:2010 •... -
Seite 14: Fcc
Zulassungen NOTE: This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference when the equipment is operated in a commercial environment. The equipment generates, uses, and can radiate radio frequency and, if not installed and used in accordance with the instruction manual, may cause harmful interference to radio communications. -
Seite 15: Stichwortverzeichnis
Stichwortverzeichnis Anschließen ........7 Warnhinweis-Aufkleber .......5 Aufstellen ..........7 Weiterführende Arbeiten .....5 Auspacken ..........7 Wichtige Informationen .......4 Bestimmungsgemäßer Gebrauch..4 Einschalten ........10 Erdung ..........7 Ersatzmesser........12 Fehlerbehebung ....... 11 Fehlermeldungen......11 Lieferumfang........7 Mechanischen Spannungen ....8 Netzschalter........10 Niederhalter ........9 Obermesser Anschlag ........9 Justage .........8 Wechsel ........12 Rollmesser........12 Schutzhandschuhe .....10, 12 Servicearbeiten........5...
