Inhaltszusammenfassung für CAB MAESTRO 4M/70

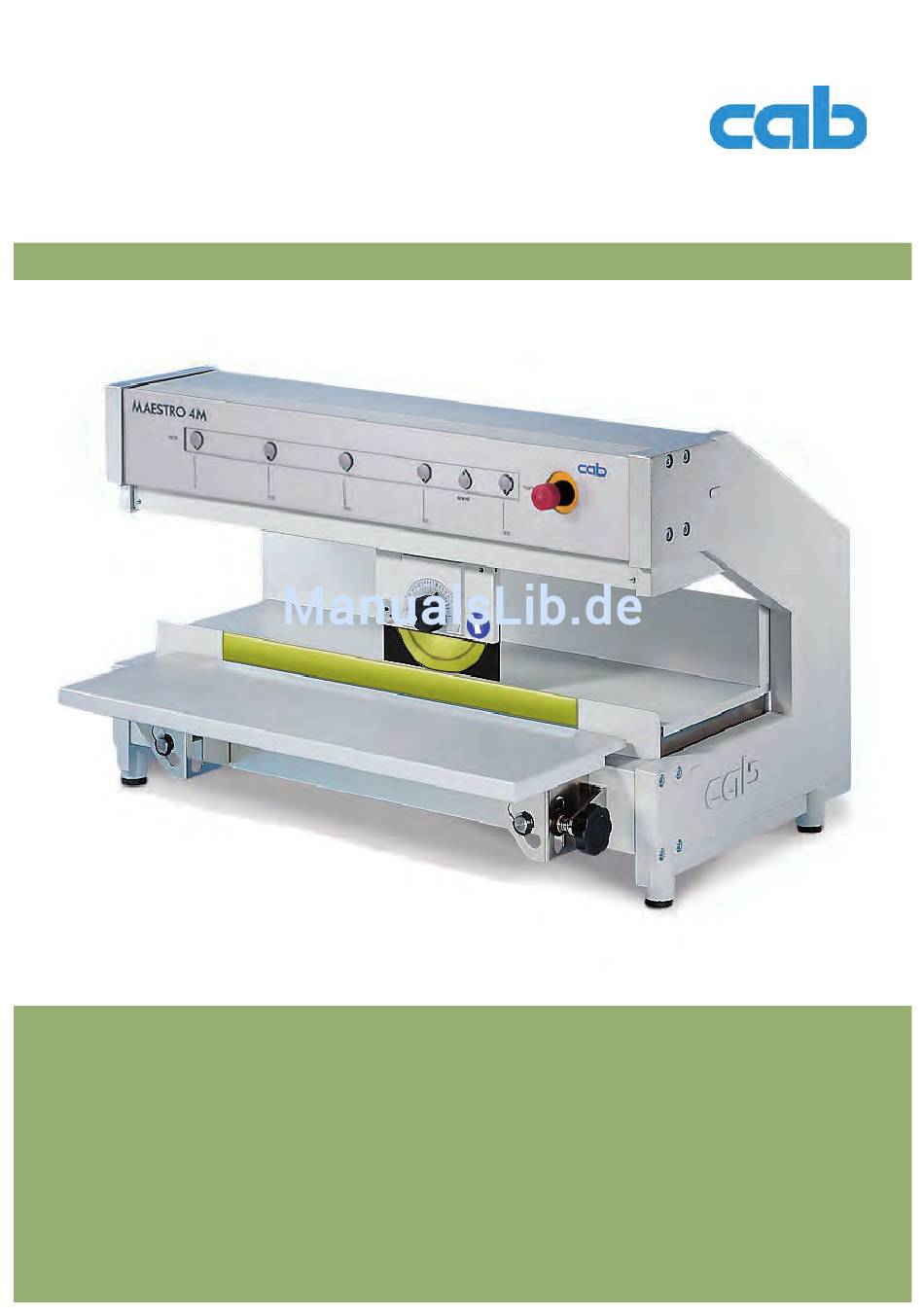

- Seite 1 Bedienungsanleitung Nutzentrenner MAESTRO 4M...
- Seite 2 Gerätes - erfordert die vorherige schriftliche Genehmigung der cab. Redaktion Bei Fragen oder Anregungen wenden Sie sich bitte an cab Produkttechnik GmbH & Co KG Adresse „Deutschland“. Aktualität Durch die ständige Weiterentwicklung der Geräte können Abweichungen zwischen der Dokumentation und dem Gerät auftreten.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung ..............................4 Hinweise ..............................4 Bestimmungsgemäßer Gebrauch ......................4 Sicherheitshinweise ..........................4 Sicherheitskennzeichnung ........................5 Umwelt ..............................5 Spezifikation ............................6 Installation .............................. 7 Gerät auspacken und aufstellen ......................7 Gerät anschließen ............................ 8 3.2.1 Erdanschluss herstellen ........................8 3.2.2 Fußschalter anschließen ........................ -
Seite 4: Einleitung
Einleitung Hinweise Wichtige Informationen und Hinweise sind in dieser Dokumentation folgendermaßen gekennzeichnet: Gefahr! Macht auf eine außerordentliche große, unmittelbar bevorstehende Gefahr für Gesundheit oder Leben aufmerksam. Warnung! Weist auf eine gefährliche Situation hin, die zu Körperverletzungen oder zu Schäden an Sachgütern führen kann. -
Seite 5: Sicherheitskennzeichnung
Einleitung • Gerät nicht in explosionsgefährdeter Atmosphäre betreiben. • Gerät nicht in der Nähe von Hochspannungsleitungen betreiben. • Nur die in dieser Bedienungsanleitung beschriebenen Handlungen ausführen. Weiterführende Arbeiten dürfen nur von geschultem Personal oder Servicetechnikern durchgeführt werden. • Unsachgemäße Eingriffe an elektronischen Baugruppen und deren Software können Störungen verursachen. •... -
Seite 6: Spezifikation
Spezifikation Die rationelle Fertigung und das Bestücken der Leiterplatten erfolgt meistens in Mehrfachnutzen. Das anschließende Auseinanderbrechen der Leiterplatten von Hand führt zu Beschädigungen der Leiterbahnen und Bauteile. Aus den Bruchkanten werden Glasfaserbündel gerissen, die Kanten sind rauh und zerklüftet. Mit dem Nutzentrenner MAESTRO 4M werden sowohl kleine als auch sehr große Nutzenleiterplatten schonend und wirtschaftlich getrennt. -
Seite 7: Installation
Installation Gerät auspacken und aufstellen Nutzentrenner aus dem Karton heben. Nutzentrenner auf Transportschäden prüfen. Nutzentrenner auf ebener Unterlage aufstellen. Lieferung auf Vollständigkeit prüfen. Lieferumfang: • Nutzentrenner • Netzkabel • 2 Sicherungen T 1,6 A für den Betrieb bei 115 V •... -
Seite 8: Gerät Anschließen
5. Falls das Gerät nach dem Einschalten keine Funktion zeigt, sowohl die Sicherungen im Netzmodul als auch die Sicherung der Ansteuerelektronik (T4A) (6) überprüfen. Achtung! Der Netzausgang (7) ist ausschließlich für den Anschluss eines cab-Transportbandes vorgesehen. Jede anderweitige Nutzung ist unzulässig. 3.2.4 Kabel fixieren ... -
Seite 9: Justage Des Obermessers
Installation Justage des Obermessers Hinweis! Um Schäden während des Transportes zu vermeiden, befindet sich das Obermesser (5) im Auslieferungszu- stand in der obersten möglichen Position. Obermesser bei der Inbetriebnahme in die Arbeitsposition stellen. Bild 4 Justage des Obermessers 1. Hebel (8) in Stellung a schwenken. Dadurch wird der Motor aus dem Getriebe des Schlittens (1) ausgekuppelt. 2. -
Seite 10: Justage Unterer Anschlag Obermesser
Installation Justage unterer Anschlag Obermesser Hinweis! Die untere Begrenzung des Verstellweges für das Obermesser ist bei Auslieferung des Gerätes justiert. Nach längerer Benutzung, bei großen Temperaturschwankungen oder nach einem Messerwechsel unteren Anschlag neu einstellen. Bild 5 Justage unterer Anschlag Obermesser 1. -
Seite 11: Kontrolle Der Messerstellung
Installation Kontrolle der Messerstellung Hinweis! Bei der Inbetriebnahme, nach einem Standortwechsel sowie nach einem Messerwechsel ist es vorteilhaft, die Stellung der beiden Messer zueinander zu überprüfen. Dazu wird eine Messeinrichtung (Art.-Nr. 8970208) als Option angeboten. Bild 6 Kontrolle der Messerstellung 1. -
Seite 12: Einstellung Niederhalter
Installation Einstellung Niederhalter Bild 7 Einstellung Niederhalter 1. Abstand A zwischen den Niederhaltern (1,3) und dem Untermesser (4) durch Einlegen einer vorgeritzten Leiter- platte prüfen. Der Spalt sollte so eingestellt sein, dass die Leiterplatte an der vorgeritzten Nut leichtgängig, daneben jedoch nicht zwischen Untermesser und Niederhalter passt. Durch die Nieder halter (1,3) wird die Leiterplatte gegen seitliches Verrutschen gesichert und ein Trennen der Leiterplatte neben der Ritznut verhindert. -
Seite 13: Montage Auflagetisch
Installation Montage Auflagetisch Bild 9 Montage Auflagetisch Der zum Lieferumfang gehörende, höhenverstellbare Tisch ist als Handauflage vorgesehen und erleichtert das Einlegen der vorgeritzten Leiterplatten. Dies schützt gegen vorschnelle Ermüdung bei der Bedienung des Nutzentrenners. Im Zubehör des Auflagetisches befinden sich 3 Zylinderschrauben incl. Scheiben sowie ein Sechskantschraubendreher. -
Seite 14: Betrieb
Betrieb Funktion des Fußschalters Achtung! Für alle nachfolgend beschriebenen Vorgänge, bei denen eine Bewegung des Schlittens ausgelöst werden soll, Fußschalter stets so lange betätigen, bis die Schlittenbewegung abgeschlossen ist ! Ein zu frühes Loslassen des Fußschalters wird als Fehler gewertet ! Einschalten des Gerätes 1. -
Seite 15: Trennen Der Leiterplatten
Betrieb Trennen der Leiterplatten Warnung! Gefahr von Handverletzungen ! Beim Leiterplattentrennen Schutzhandschuhe tragen. Hinweis! Vor der ersten Benutzung Messer mit einem weichen Tuch entfetten. Bild 11 Trennen der Leiterplatten 1. Geritzte Nut der Nutzenleiterplatte (2) auf das Untermesser (3) auflegen und Leiterplatte waagerecht halten. Darauf achten, dass die Leiterplatte in dem Bereich des Untermessers liegt, der durch die leuchtenden LED in den Positionstasten (7) als Schneidbereich gekennzeichnet ist. -
Seite 16: 16 4 Betrieb
Betrieb Fehlermeldungen Fehler im Betrieb des MAESTRO 4M werden durch das Blinken der LED in den äußeren Positionstasten (1) angezeigt. Bild 12 Fehleranzeige Fehlermeldung Ursache Behebung eine äußere LED Gerät wurde gerade eingeschaltet kein Fehler blinkt Blockieren der Schlittenbewegung Schlitten führt eine kurze Rückbewegung aus, wegen Überlast, evtl. -
Seite 17: Messerwechsel
Art.-Nr. Benennung Art.-Nr. Benennung Art.-Nr. Benennung 8933955 MAESTRO 4M/450 8930509.001 Rollmesser oben 8933394.001 Linearmesser 450/370 8933965 MAESTRO 4M/70 8933933.001 Rollmesser 8933394.001 Linearmesser 450/370 8933960 MAESTRO 4M/600 8930509.001 Rollmesser oben 8933682.001 Linearmesser 600/520 8933905 MAESTRO 4M/70/520 8933933.001 Rollmesser 8933682.001 Linearmesser 600/520... -
Seite 18: Wechsel Untermesser (Linearmesser)
Messerwechsel Wechsel Untermesser (Linearmesser) Gefahr! Vor Beginn der Montagearbeiten Gerät vom Netz trennen. Warnung! Gefahr von Handverletzungen ! Beim Umgang mit den Messern Schutzhandschuhe tragen. Bild 14 Wechsel Untermesser 1. Hebel (8) in Stellung a schwenken. Dadurch wird der Motor aus dem Getriebe des Schlittens (1) ausgekuppelt. 2. -
Seite 19: Eg-Konformitätserklärung
• EN 61000-6-2:2005 • EN 61000-6-4:2007+A1:2011 Erwin Fascher Bevollmächtigter für die technischen Unterlagen : Am Unterwege 18/20 99610 Sömmerda Für den Hersteller zeichnet : Sömmerda, 19.06.13 cab Produkttechnik Sömmerda Gesellschaft für Computer- und Automationsbausteine mbH Erwin Fascher 99610 Sömmerda Geschäftsführer... -
Seite 20: Stichwortverzeichnis
Stichwortverzeichnis Anschließen ........8 Technische Daten .......6 Auflagetisch ........13 Tisch ..........12 Aufstellen ..........7 Transportband ........8 Auspacken ..........7 Trennen der Leiterplatten ....15 Trenngeschwindigkeit .......14 Bestimmungsgemäßer Gebrauch..4 Umgebung ..........4 Umweltgerechte Entsorgung ....5 EG-Konformitätserklärung ....19 Untermesser Einschalten ........14 Wechsel ........18 Erdung ..........8 Ersatzmesser........17 Warnhinweis-Aufkleber .......5 Weiterführende Arbeiten .....5 Fehlerbehebung .......16 Wichtige Informationen .......4...
