Bedienunganleitung
DE
Drucksensor
PP755X

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für IFM Electronic Efector500 PP755 Serie

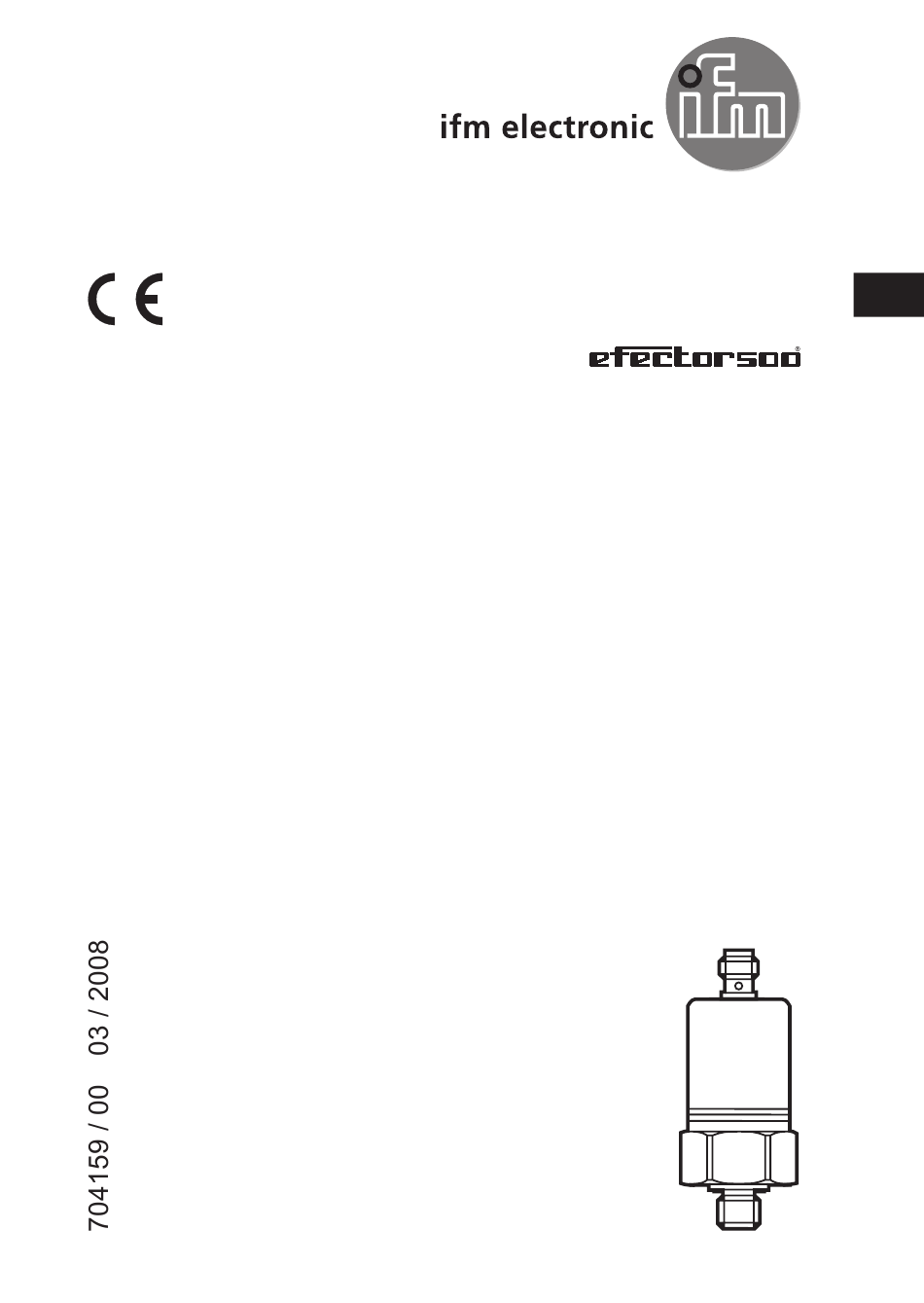

  • Seite 1 Bedienunganleitung Drucksensor PP755X...
  • Seite 2: Inhaltsverzeichnis

    Inhalt 1 Vorbemerkung ������������������������������������������������������������������������������������������������������3 1�1 Verwendete Symbole �������������������������������������������������������������������������������������3 2 Sicherheitshinweise ����������������������������������������������������������������������������������������������3 3 Bestimmungsgemäße Verwendung����������������������������������������������������������������������4 3�1 Einsatzbereich ������������������������������������������������������������������������������������������������4 4 Funktion ����������������������������������������������������������������������������������������������������������������4 4�1 Kommunikation, Parametrierung, Auswertung �����������������������������������������������4 4�2 Betriebsarten ��������������������������������������������������������������������������������������������������5 4�3 Drucküberwachung / Schaltfunktionen �����������������������������������������������������������6 4�4 Teachfunktion �������������������������������������������������������������������������������������������������7 5 Montage����������������������������������������������������������������������������������������������������������������8 6 Elektrischer Anschluss������������������������������������������������������������������������������������������8 7 Parametrieren �������������������������������������������������������������������������������������������������������8 7�1 Einstellbare Parameter �����������������������������������������������������������������������������������9 7�2 Menüstruktur / Darstellung in PP2001 ����������������������������������������������������������10...
  • Seite 3: Vorbemerkung

    1 Vorbemerkung 1.1 Verwendete Symbole ► Handlungsanweisung > Reaktion, Ergebnis […] Bezeichnung von Tasten, Schaltflächen oder Anzeigen → Querverweis Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich� 2 Sicherheitshinweise • Lesen Sie vor der Inbetriebnahme des Gerätes die Produktbeschreibung� Ver- gewissern Sie sich, dass sich das Produkt uneingeschränkt für die betreffenden Applikationen eignet�...
  • Seite 4: Bestimmungsgemäße Verwendung

    3 Bestimmungsgemäße Verwendung Das Gerät überwacht den Systemdruck in Anlagen� 3.1 Einsatzbereich • Das Gerät ist geeignet für den Einsatz im Mobilbereich� • Druckart: Relativdruck Bestell- Zulässiger Messbereich Berstdruck nummer Überdruck PP7550 0���400 0���5 800 8 700 1 000 14 500 PP7551 0���250 0���3 625...
  • Seite 5: 4�2 Betriebsarten

    Mit PP2001 und FDT-Service-Programm ifm-container kann die aktuelle Para- metrierung gespeichert und auf weitere Geräte des gleichen Typs übertragen werden� Die Programmbibliothek der verfügbaren DTM-Objekte ist abrufbar unter www� ifm.com → Service → Download. Für IO-Link-Parametrierung stehen gerätespezifische Parametrierlisten zur Verfügung unter: www.ifm.com →...
  • Seite 6: 4�3 Drucküberwachung / Schaltfunktionen

    4.3 Drucküberwachung / Schaltfunktionen Das Gerät vergleicht den Prozesswert mit den eingestellten Grenzwerten (Schaltpunkten)� Bei Über- oder Unterschreiten wird der PNP-Transistorausgang geschaltet� Das Schaltsignal kann eine Last schalten oder von einer IO-Karte ausgewertet werden� Jeder Ausgang kann unabhängig konfiguriert werden: •...
  • Seite 7: 4�4 Teachfunktion

    4.4 Teachfunktion • Teachen bei Hysteresefunktion: Beim Teachvorgang wird der Schaltpunkt auf den aktuellen Systemdruck gelegt� Die eingestellte Hysterese wird mitgezogen: SP2 = Systemdruck, rP2 = Systemdruck minus Hysterese. Teachvorgang durchführen → 7.10. � � � ��� �� ��� �� ���...
  • Seite 8: Montage

    5 Montage Vor Ein- und Ausbau des Geräts: Sicherstellen, dass die Anlage druckfrei ist. ► Gerät in einen Prozessanschluss G¼ einsetzen. ► Fest anziehen. Empfohlenes Anzugsdrehmoment: 25 Nm (max. 50 Nm). 6 Elektrischer Anschluss Das Gerät darf nur von einer Elektrofachkraft installiert werden. Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen.
  • Seite 9: Parametrieren

    7 Parametrieren Parameter können eingestellt werden vor Einbau und Inbetriebnahme des Geräts oder während des laufenden Betriebs� Ändern Sie Parameter während des Betriebs, wird die Funktionsweise der Anlage beeinflusst� ► Sicherstellen, dass es nicht zu Fehlfunktionen in der Anlage kommt� •...
  • Seite 10: 7�2 Menüstruktur / Darstellung In Pp2001

    7.2 Menüstruktur / Darstellung in PP2001 ��� � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �...
  • Seite 11: 7�3 Parametriervorgang Allgemein

    7.3 Parametriervorgang allgemein • Bei Parametrierung mit Benutzeroberfläche des Programms ifm-container können die Werte direkt in die vorgegebenen Felder eingegeben werden� • Für IO-Link-Parametrierung → gerätespezifische Parametrierlisten unter: www. ifm.com → Select your country → Datenblatt-Suche: • Bei Parametrierung mit PP2001 gilt: Jede Eingabe eines Parameterwerts mit [Mode/Enter] bestätigen�...
  • Seite 12: 7�5 Einstellen Für Betriebsart 2 (Schaltausgang + Teacheingang)

    7.5 Einstellen für Betriebsart 2 (Schaltausgang + Teacheingang) 7.5.1 Pin 4 als Teacheingang konfigurieren ► [OU1] wählen und Funktion [tch] einstellen� 7.5.2 Ausgangsfunktion für den Schaltausgang festlegen Auslieferungszustand: [OU2] = [Hno] = Hysteresefunktion/Schließer� Bei Bedarf Ausgangsfunktion wie folgt ändern: ► [OU2] wählen und Funktion einstellen: [Hno] = Hysteresefunktion/Schließer, [Hnc] = Hysteresefunktion/Öffner,...
  • Seite 13: 7�7 Einstellen Für Kommunikationsbetrieb

    7.7 Einstellen für Kommunikationsbetrieb Für den Kommunikationsbetrieb sind keine Parametrierungen nötig� Über Pin 4 (Datenkanal) können jederzeit Daten ein- oder ausgelesen werden� ACHTUNG: Spannungsversorgung für Kommunikationsbetrieb: 18���32 V� 7.8 Benutzereinstellungen (optional) 7.8.1 Maßeinheit für Systemdruck festlegen ► [Uni] wählen und Maßeinheit festlegen: [bAr], [MPA], [kPA] oder [PSI]�...
  • Seite 14: 7�9 Service-Funktionen

    7.9 Service-Funktionen 7.9.1 Ablesen der Min-/Maxwerte für Systemdruck ► [HI] oder [LO] wählen, kurz [Set] drücken� [HI] = Maximalwert, [LO] = Minimalwert� Speicher löschen mit PP2001: ► [HI] oder [LO] wählen� ► [Set] drücken und gedrückt halten, bis [----] angezeigt wird� ►...
  • Seite 15 War der Teachvorgang nicht erfolgreich, wird nach [SEND] [Err] angezeigt� Die Einstellung für SP2 bleibt unverändert, das Gerät geht wieder in den Betriebsmo- dus� 7. 10.2 Teachen durch Eingangssignal auf Pin 4 ► Normaldruck in der Anlage herstellen (Normaldruck = Druck, bei dem das Gerät schalten soll)�...
  • Seite 16: Betrieb

    8 Betrieb Nach Einschalten der Versorgungsspannung befindet sich das Gerät im Run-Mo- dus (= normaler Arbeitsbetrieb)� Es führt seine Mess- und Auswertefunktionen aus und gibt Ausgangssignale entsprechend den eingestellten Parametern� 8.1 Betriebsanzeigen durch LEDs LED 1 LED 2 Spannungsversorgung grün grün OUT1 = geschaltet gelb...
  • Seite 17: Maßzeichnung

    9 Maßzeichnung �� ��� �� ��� �� �� � � � � � Maße in mm 1: Dichtung FPM / DIN 3869-14 10 Technische Daten Betriebsspannung [V] ��������������������������������������������������������������������������������������� 9,6 ��� 36 DC Versorgungsspannung für Kommunikationsbetrieb [V] ������������������������������������ 18 ��� 32 DC Stromaufnahme [mA]������������������������������������������������������������������������������������������������������<...
  • Seite 18 Werkstoffe in Kontakt mit Medium ������������������������������� V2A (1�4305); Keramik; FPM (Viton) Gehäusewerkstoffe ������������������������������������������������������������������������������������ V2A (1�4301); PA Schutzart / Gehäuseart �������������������������������������������������������������������������������IP 68 *) / IP 69K Schutzklasse �����������������������������������������������������������������������������������������������III (SELV, PELV) Isolationswiderstand [MΩ] �������������������������������������������������������������������������> 100 (500 V DC) Schockfestigkeit [g]��������������������������������� 1000 (DIN/IEC 60068-2-27, DIN/IEC 60068-2-29) DIN EN 61373 Kategorie 3 Vibrationsfestigkeit [g] ����������������������������������������������������...
  • Seite 19: 10�1 Einstellbereiche Für Die Schaltpunkte

    10.1 Einstellbereiche für die Schaltpunkte SP1 / SP2 rP1 / rP2 ΔP 5790 5760 40,0 39,8 3620 3600 25,0 24,9 100,0 99,5 1450 1440 0,10 10,00 0,05 9,95 0,05 25,0 24,9 0,02 2,50 0,01 2,49 0,01 -0,90 10,00 -0,95 9,95 0,05 -0,090 1,000...
  • Seite 20: Werkseinstellung

    11 Werkseinstellung Werkseinstellung Benutzer-Einstellung 25% MEW * 23% MEW * 75% MEW * 73% MEW * * = eingestellt ist der angegebene Prozentwert vom Messbereichsendwert (MEW) des jeweiligen Sensors in bar Technische Daten und weitere Informationen unter www.ifm.com → Select your country → Datenblatt-Suche:...
