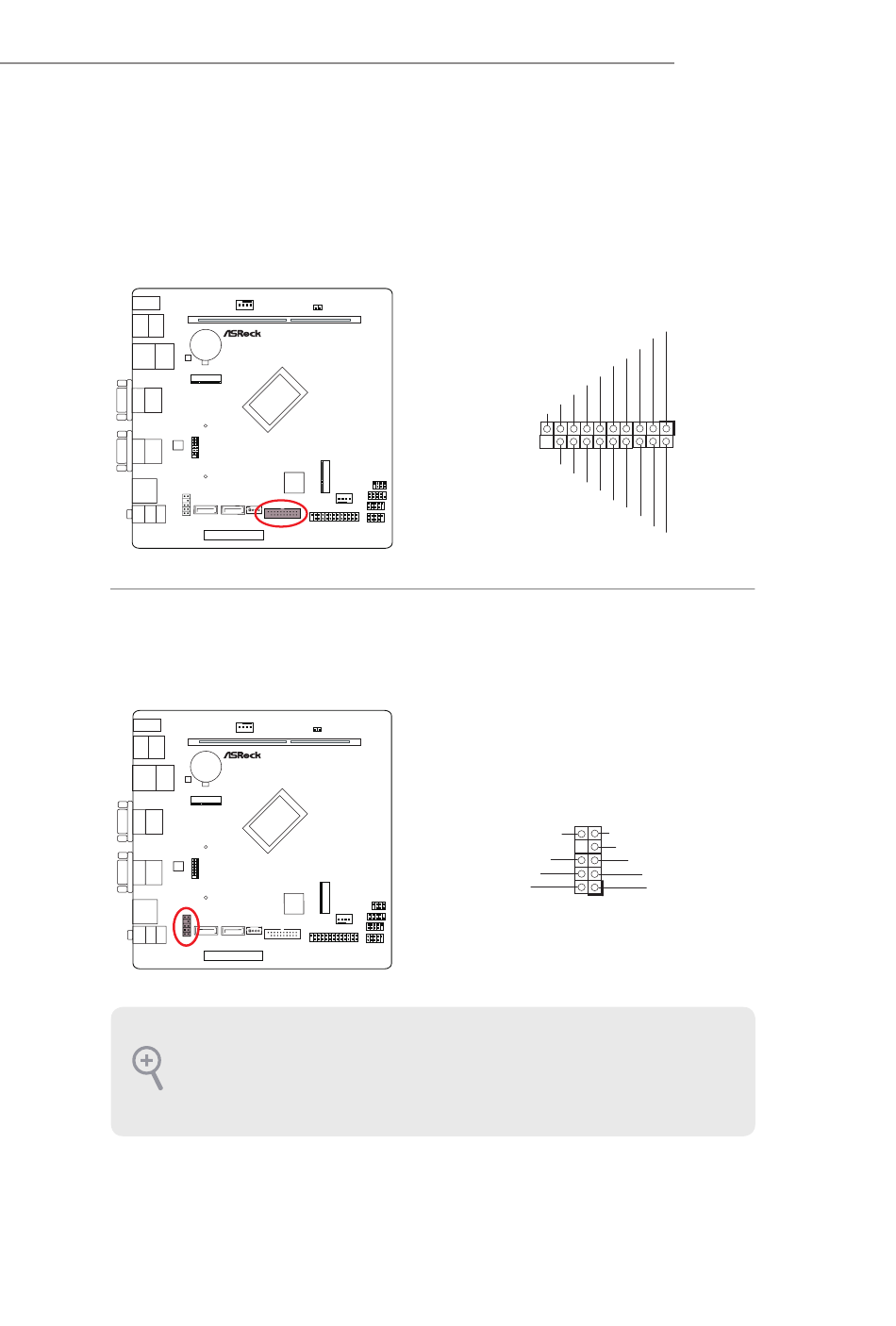

USB 3.2 Gen1-Stiftleiste
(19-polig USB3_34) (siehe Seite 4, Nr. 10)
Es gibt eine Stiftleiste an diesem Motherboard. Diese USB-3.2-Gen1-Stiftleiste kann zwei
Ports unterstützen.
N100DC-ITX
Audiostiftleiste Frontblende
(9-polig HD_AUDIO1) (siehe Seite 4, Nr. 14)
Diese Stiftleiste dient dem Anschließen von Audiogeräten an der Frontblende.
N100DC-ITX
High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch
HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer
Anleitung und der Anleitung zum Gehäuse.
USB3_34
IntA_P_D +
IntA_P_D -
GN D
IntA_P_SSTX+
IntA_P_SSTX-
GN D
IntA_P_SSRX +
IntA_P_SSRX -
Vbu s
Vbu s
IntA_P_SSRX -
IntA_P_SSRX +
GN D
IntA_P_SSTX-
IntA_P_SSTX+
GN D
IntA_P_D -
IntA_P_D +
HD_AUDIO1
OUT_RET
OUT2_L
J_SENSE
MIC_RED
OUT2_R
PRESENCE#
MIC2_R
GND
MIC2_L
1
N100DC-ITX
ID
1
25
