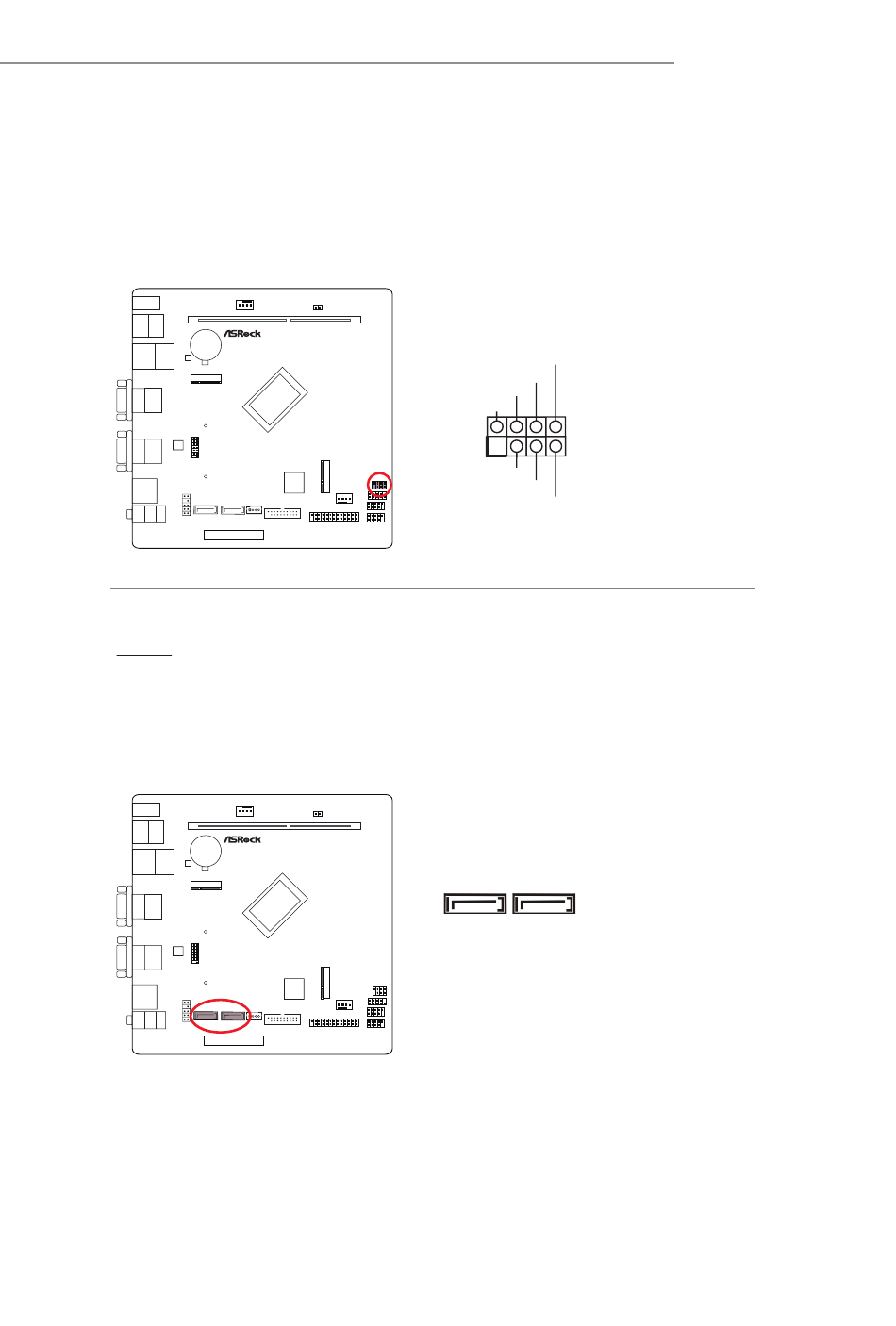

Gehäuseeingriffs- und Lautsprecher-Stiftleiste
(7-polig SPK_CI1) (siehe Seite 4, Nr. 5)
Bitte verbinden Sie Gehäuseeingriffsvorrichtung und den Gehäuselautsprecher mit dieser
Stiftleiste.
N100DC-ITX
Serial-ATA-III-Anschlüsse
Vertikal:
(SATA3_0) (siehe Seite 4, Nr. 12)
(SATA3_1) (siehe Seite 4, Nr. 13)
Diese beiden SATA-III-Anschlüsse unterstützen SATA-Datenkabel für interne
Speichergeräte mit einer Datenübertragungsgeschwindigkeit bis 6,0 Gb/s.
N100DC-ITX
SPK_CI1
SPEAKER
DUMMY
DUMMY
+5V
1
SIGNAL
GND
DUMMY
SATA3_1 SATA3_0
N100DC-ITX
