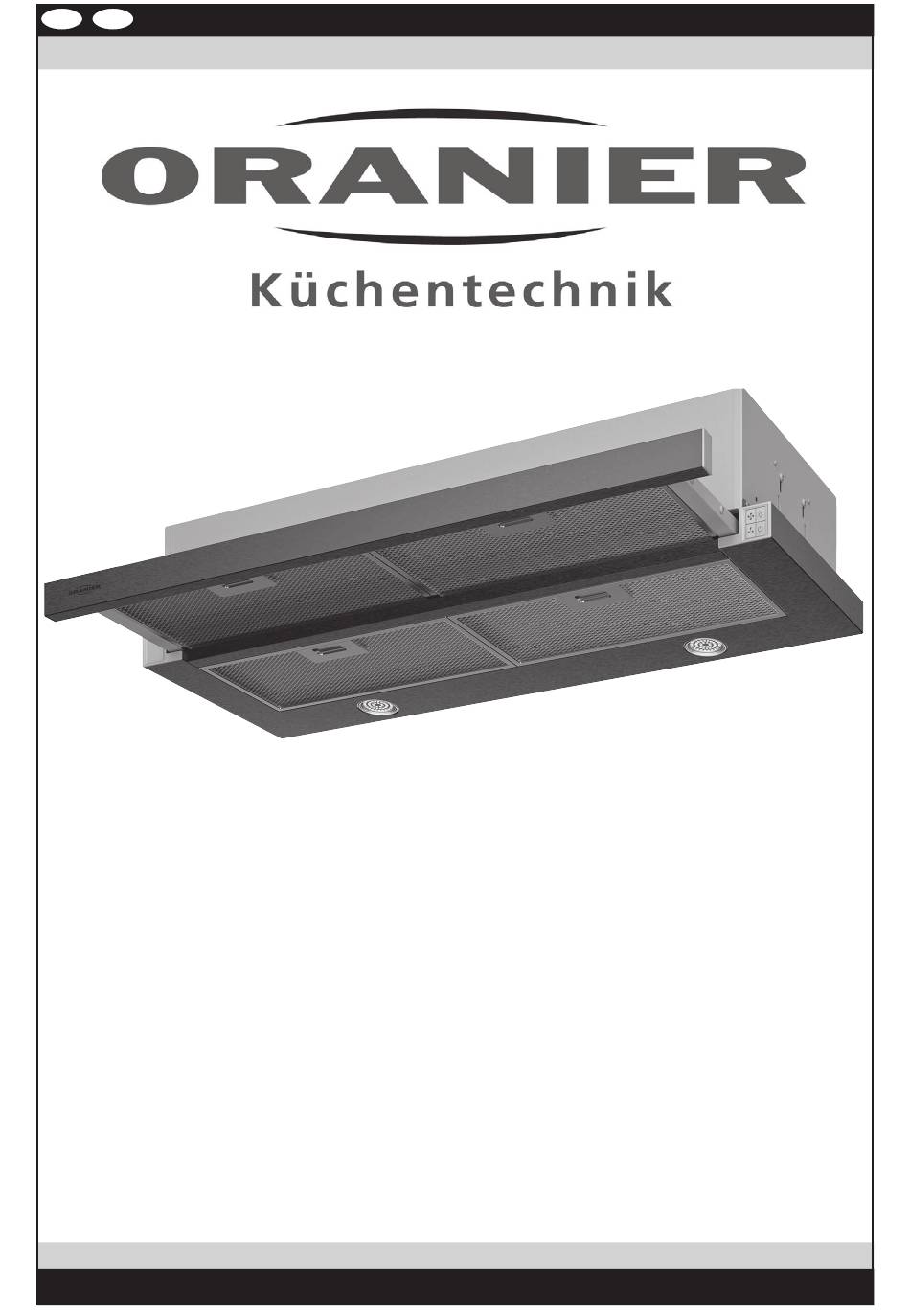

- Seite 1 Bedienungs- und Installationsanleitung 6EL-90 Schublüfter 6EL-60 6EL-90 4051543107073 / 4051543107080 8841 60 · 8841 90...
- Seite 2 Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für ein ORANIER-Haus- haltsgerät entschieden haben! ORANIER-Haushaltsgeräte bieten Ihnen ausgereifte und zuverlässige Technik, Funktionalität und ansprechendes Design. Sollten Sie trotz unserer sorgfältigen Qualitätskontrolle einmal etwas zu beanstanden haben, so wenden Sie sich bitte an unseren zentralen Kundendienst, hier wird man Ihnen gerne behilflich sein.
-
Seite 3: Inhaltsverzeichnis
Welche Leistungsstufe soll gewählt werden? Tipps und Tricks Wartung, Reinigung und Pflege Kundendienst Wartungsintervalle Reinigung des Schublüfters Hinweise zur Entsorgung Metallfettfilter reinigen ORANIER-Werksgarantie Aktivkohlefilter austauschen (nur bei Umluftbetrieb) LED-Leuchtmittel austauschen Im Falle einer Störung Abluft- oder Umluftbetrieb? Hinweise zu baulichen Voraussetzungen Elektroanschluss Wichtige Hinweise Montage des Schublüfters... -
Seite 4: Sicherheitshinweise Zum Gebrauch
Sicherheitshinweise zum Gebrauch Vorsicht! Berührbare Teile können heiß werden, wenn sie mit Kochgeräten genutzt werden. • Die Bedienungsanleitung ist Bestandteil des Gerätes. Bitte bewahren Sie das Dokument sorgfältig auf. • Der Schublüfter darf nur über Elektro- oder Gasherden verwendet werden. Unsere Geräte sind nicht für die gewerbliche Nutzung bestimmt, sondern nur für den Gebrauch im Haushalt. • Während des Betriebes des Schublüfters müssen die Metallfettfilter immer eingesetzt sein, ansonsten kann sich Fettdunst in des Schublüfters und im Abluftsystem ablagern. -
Seite 5: Sicherheitshinweise Zu Wartung, Reinigung Und Pflege
Sicherheitshinweise zu Wartung, Reinigung und Pflege • Bei allen Wartungs- und Reinigungsarbeiten Netzstecker ziehen oder die entsprechende Sicherung im Haussicherungskasten ausschalten. • Der Schublüfter darf nicht mit einem Dampfreiniger gereinigt werden. • Bei Nichtbeachtung der Wartungs- und Reinigungsarbeiten besteht infolge von Fettablagerungen Brandgefahr! • Reparaturen dürfen nur von autorisiertem Fachpersonal durchgeführt werden. Bei eigenmächtigem Eingriff erlöschen alle Haftungs- und Gewährleistungsansprüche. -
Seite 6: Ihr Gerät Im Überblick
Ihr Gerät im Überblick Netzstecker Anschlussstutzen (verdeckt) Bedienfeld Haubenkörper mit Motorblock Ausziehbarer Flachschirm Metallfettfilter (6EL-60: 2 Stück, 6EL-90: 4 Stück) LED-Leuchten... -
Seite 7: Bedienung Des Schublüfters
Bedienung des Schublüfters Bedienfeld Die Bedienfeld befindet sich rechts hinter der Frontleiste des Teleskopschirms. Das Gerät wird über Drucktasten bedient. Der Teleskopschirm muss vor Inbetriebnah- me des Gerätes herausgezogen werden. Bedienfeld elektronische Steuerung: Drucktaste Drucktaste Leistungsstufe 3 Beleuchtung ein/aus schaltet bei laufendem Gebläse schaltet die Beleuchtung unabhängig Leistungsstufe 3 zu bzw. -
Seite 8: Wartung, Reinigung Und Pflege
Wartung, Reinigung und Pflege Reinigung des Schublüfters Achtung! • Netzstecker ziehen bzw. die Sicherung ausschalten! Vor sämtlichen Wartungs- und Reini- gungsarbeiten ist der Netzstecker zu • Der Schublüfter darf nicht mit einem Dampfreiniger ziehen oder die Sicherung auszu- gereinigt werden! schalten bzw. herauszuschrauben! • Unsachgemäße Reinigung von Edelstahl-Oberflächen führt zu Farbveränderungen und Beschädigungen der Oberflächen! Wartungsintervalle Eine regelmäßige Wartung des Schublüfters ist unbedingt... -
Seite 9: Metallfettfilter Reinigen
► Metallfettfilter einklappen, Griffleiste kurz betätigen und Metallfettfilter in endgültiger Lage einrasten lassen. Die Metallfettfilter (6) sind jetzt sichtbar und zugänglich. Das Modell 6EL-60 verfügt über 2, das Modell 6EL-90 über 4 Metallfettfilter (6). ► Metallfettfilter (6) durch Druck auf den Schieber in der Griffleiste entriegeln. -
Seite 10: Aktivkohlefilter Austauschen (Nur Bei Umluftbetrieb)
Wartung, Reinigung und Pflege Aktivkohlefilter austauschen Achtung! Vor sämtlichen Wartungs- und Reini- gungsarbeiten ist der Netzstecker zu ziehen oder die Sicherung auszu- schalten bzw. herauszuschrauben! Filtertyp: KSC 750 (nur bei Umluftbetrieb). ► Die beiden Aktivkohlefilter sind links und rechts am Gebläsemotor aufgesetzt und werden nach Entfernen der Abdeckung der Randabsaugung und des Metall- fettfilters sichtbar und zugänglich. -
Seite 11: Led-Leuchtmittel Austauschen
Wartung, Reinigung und Pflege LED-Leuchtmittel austauschen Durch den Einsatz des Klebestreifens wird das Leucht- mittel zudem gegen Herabfallen gesichert. Durch die Verwendung von LED-Strahlern als Arbeits- platzbeleuchtung wird ein Austausch von defekten Leuchtmitteln höchst unwahrscheinlich. Lebensdauer, Zuverlässigkeit und Energieeffizienz liegen um Größenordnungen über jedem herkömmlichen Leuchtmittel, sei es Halogen, Leuchtstoffröhre o.ä. -
Seite 12: Im Falle Einer Störung
Im Falle einer Störung Die Haube funktioniert überhaupt nicht: • Wurde eventuell die Sicherung in der Hausinstallation ausgelöst? ► Stromversorgung des Schublüfters bzw. Hauptsiche- rung überprüfen. • Ist der Netzstecker eingesteckt? Die Leistung ist unzureichend / erhöhtes Betriebsgeräusch: • Ist der Querschnitt der Abluftleitung ausreichend? (min. Ø 120 mm) • Hat sich möglicherweise die Rückstauklappe vom Mauerkasten verklemmt? • Falls der Mauerkasten mit einem Insektengitter ver- sehen ist, Insektengitter bitte entfernen. -
Seite 13: Abluft- Oder Umluftbetrieb
Abluft- oder Umluftbetrieb? Umluftbetrieb Abluftbetrieb Bei Abluftbetrieb (empfohlen) wird der Wrasen über ein Abluftsystem mit Mauerkasten ins Freie geführt. Achtung! Bei gleichzeitigem Betrieb der Dunst- abzugshaube im Abluftbetrieb und einer Feuerstätte darf im Aufstellraum der Feuerstätte der Unterdruck nicht größer als 4 Pa (4 x 10 bar) werden. -
Seite 14: Hinweise Zu Baulichen Voraussetzungen
Hinweise zu baulichen Voraussetzungen Für die Montage des Schublüfters im Abluftbetrieb Beim Verlegen der Abluftleitung sollte Folgendes beachten Sie bitte folgende Hinweise: beachtet werden: • Kurze, gerade Abluftstrecken wählen. • In Aufstellräumen ohne offene Feuerstelle sollte der Querschnitt der Zuluftöffnung mindestens so groß wie • Möglichst wenige Rohrbögen verwenden. der Abluftquerschnitt sein, damit kein Unterdruck ent- steht und der Schublüfter gut funktionieren kann. -
Seite 15: Elektroanschluss
Elektroanschluss Wichtige Hinweise Der Schublüfter wird ab Werk mit Netzanschlussleitung • Aus Sicherheitsgründen muss bei diesem Modell der und Netzstecker ausgeliefert. Er kann damit an jede vor- Abstand zwischen Haubenunterseite und Kochfläche schriftsmäßig installierte und abgesicherte Schutzkontakt- der Kochstelle steckdose (230 V / 50 Hz Wechselspannung) ange- - bei Elektrokochstellen mindestens 55 cm betragen schlossen werden. -
Seite 16: Montage Des Schublüfters
- Haubenkörper mit Abluftstutzen und ausziehbarem Abb. 1 Flachschirm und 2 LED-Leuchten GU10 (2,8 W) - Metallfettfilter (6EL-60: 2 Stück, 6EL-90: 4 Stück) - 8 Schrauben 3,5x13 mm (1) - 2 Befestigungswinkel (2) - Modell 60 cm: 4 Schrauben M5x35 (3) - Modell 90 cm: 4 Schrauben M5x35 (3) Die Kohlefilter KSC 750 sind Sonderzubehör und nicht im... - Seite 17 (2) unter einem Einlegeboden befestigt wer- Hinten Abb. 5 den. ► 6EL-60: Löcher (A) in den Einlegeboden setzen. 6EL-90: Löcher (A) und (B) in den Einlegeboden setzen (Abb. 6). ► Haube von unten in den Einbauschrank heben und mit den Schrauben M5x35 (3) durch die gesetzten Bohr- löcher (A bzw.
-
Seite 18: Wandmontage
Luftschlauch montieren Netzanschluss herstellen (nur bei Abluftbetrieb) ► Stecken Sie den Netzstecker des Gerätes in die dafür vorgesehene Steckdose. Verwenden Sie für die Verbindung mit dem Wand- durchbruch ein Kunststoffrohr oder einen Abluftschlauch Nachdem alle Montagearbeiten beendet sind, können Sie Ø 150 mm (min. Ø 120 mm; nicht im Lieferumfang). die Stromversorgung für die Steckdose der Dunstab- zugshaube wieder einschalten. -
Seite 19: Inbetriebnahme
Inbetriebnahme Technische Daten Nach vollständiger Montage des Schublüfters: • Bitte alle Kartonagen aus dem Schublüfter entfernen Spannung: 230 V ~ und alle Schutzfolien von den Edelstahlflächen abziehen. Frequenz: 50 Hz • Einen Funktionstest durchführen (siehe Kapitel „Bedienung des Schublüfters”). Motorleistung: 140 W • Dem Kunden diese Bedienungsanleitung übergeben. Anzahl der Normalstufen: Beleuchtung: 2 x 2,8 W (LED-Leuchte 230 V / 2,8 W / GU 10 oder GZ 10) Gesamtleistung: 145,6 W (Anschlusswert) -
Seite 20: Produktdatenblatt Nach Eu-Verordnung 65/2014 Und 66/2014
Produktdatenblatt nach EU-Verordnungen 65/2014 und 66/2014 6EL-60... - Seite 21 Produktdatenblatt nach EU-Verordnungen 65/2014 und 66/2014 6EL-90...
- Seite 22 Produktdatenblatt nach EU-Verordnungen 65/2014 und 66/2014 6EL-60 6EL-90 8841 60 8841 90 ORANIER ORANIER kWh/annum kWh/annum 65/2014 65/2014...
-
Seite 23: Abmessungen
Abmessungen Hinten (nur Modell 90) 430/700 598/898... -
Seite 24: Dunstabzugshauben Im Abluftbetrieb - Tipps Und Tricks
Durchmesser von 150 mm empfohlen. Dies gilt zu jeder Jahreszeit und bei jeder Witterung!! Die ORANIER-Garantie ist nur dann gültig, wenn die Dunstabzugshaube fachmännisch an ein 120er- oder Bitte beachten Sie, dass die Dunstabzugshaube bereits 150er-Abluftsystem angeschlossen ist. - Seite 25 Dunstabzugshauben im Abluftbetrieb - Tipps und Tricks Das Material des Abluftkanals hat hohen Einfluss auf die Viele Mauerkästen haben aber starre Lamellen. Leistung einer Dunstabzugshaube. Feststehende Hier können erhebliche Leistungsverluste entstehen: Abluftrohre aus Kunststoff sind flexiblen Alu-Flex- Schläuchen in jedem Fall vorzuziehen. Bei Alu-Flex- Schläuchen muss darauf geachtet werden, dass diese nicht flach gedrückt werden (speziell in den Bögen) und keine Knicke aufweisen.
- Seite 26 Dunstabzugshauben im Abluftbetrieb - Tipps und Tricks Geräusche Kondenswasserbildung Die Dunstabzugshaube soll an einer gemauerten Wand Die Außenflächen der Dunstabzugshaube sind zu Koch- befestigt werden. Holzwände / Gipskartonwände / Stän- beginn deutlich kälter als der Kochdunst, daher ist es nor- derwände o.ä.
-
Seite 27: Dunstabzugshauben Im Umluftbetrieb - Tipps Und Tricks
Dunstabzugshauben im Umluftbetrieb - Tipps und Tricks Geräusche Kondenswasserbildung Im Umluftbetrieb sind die Betriebsgeräusche generell Die Außenflächen der Dunstabzugshaube sind zu Koch- deutlich höher als im Abluftbetrieb. Hauptgründe sind beginn deutlich kälter als der Kochdunst, daher ist es nor- hierfür der zusätzliche Aktivkohlefilter und der Austritt mal, dass sich, insbesondere bei Dunstabzugshauben mit der Umluft durch die Schlitze im Teleskopschacht. -
Seite 28: Kundendienst
Hinweise zur Entsorgung Kundendienst In Übereinstimmung mit den Anforderungen der Damit unser Kundendienst Reparaturen sorgfältig vorbe- Europäischen Richtlinie 2012/19/EU über Elektro- und reiten und die benötigten Ersatzteile bereitstellen kann, Elektronik-Altgeräte (WEEE) ist auf dem vorliegenden benötigen wir folgende Informationen: Produkt und der Bedienungsanleitung das Symbol einer durchgestrichenen Abfalltonne abgebildet. -
Seite 31: Oranier-Werksgarantie
Kaufvertrag gegenüber dem Endabnehmer unter den nutzung (z.B. Schäden durch Abschrecken mit nachstehenden Bedingungen Werksgarantie: Wasser, überlaufende Speisen, Kondenswasser, Die ORANIER-Garantie erstreckt sich auf die unent- Überhitzung). Haarrissbildung bei emaillierten oder geltliche Instandsetzung des Gerätes bzw. der bean- kachelglasierten Teilen ist kein Qualitätsmangel. -
