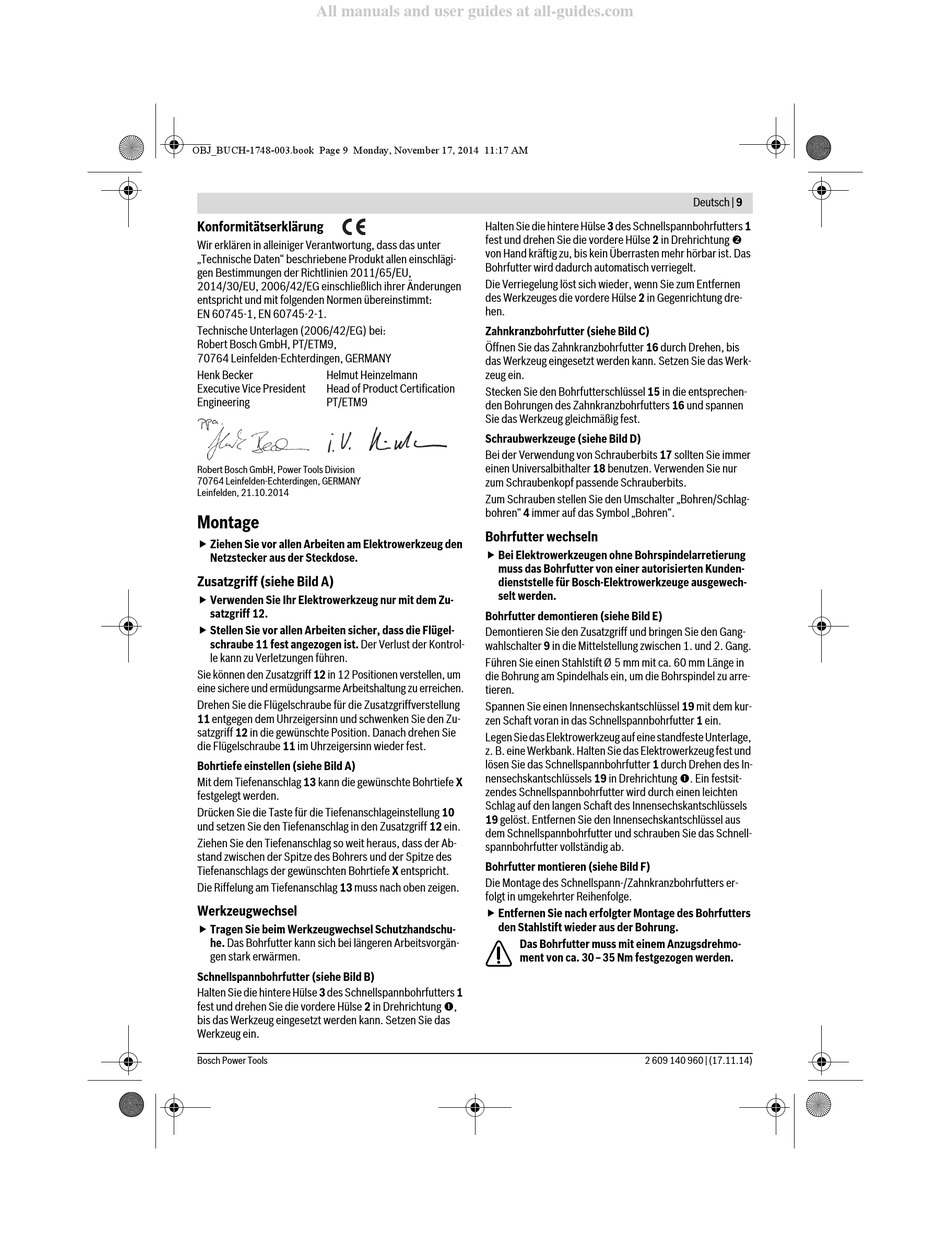

Bosch GSB 18-2 RE Professional Originalbetriebsanleitung Seite 9

All manuals and user guides at all-guides.com
OBJ_BUCH-1748-003.book Page 9 Monday, November 17, 2014 11:17 AM
Konformitätserklärung
Wir erklären in alleiniger Verantwortung, dass das unter
„Technische Daten" beschriebene Produkt allen einschlägi-
gen Bestimmungen der Richtlinien 2011/65/EU,
2014/30/EU, 2006/42/EG einschließlich ihrer Änderungen
entspricht und mit folgenden Normen übereinstimmt:
EN 60745-1, EN 60745-2-1.
Technische Unterlagen (2006/42/EG) bei:
Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY
Henk Becker Helmut Heinzelmann
Executive Vice President Head of Product Certification
Engineering PT/ETM9
Robert Bosch GmbH, Power Tools Division
70764 Leinfelden-Echterdingen, GERMANY
Leinfelden, 21.10.2014
Montage
 Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den
Netzstecker aus der Steckdose.
Zusatzgriff (siehe Bild A)
 Verwenden Sie Ihr Elektrowerkzeug nur mit dem Zu-
satzgriff 12.
 Stellen Sie vor allen Arbeiten sicher, dass die Flügel-
schraube 11 fest angezogen ist. Der Verlust der Kontrol-
le kann zu Verletzungen führen.
Sie können den Zusatzgriff 12 in 12 Positionen verstellen, um
eine sichere und ermüdungsarme Arbeitshaltung zu erreichen.
Drehen Sie die Flügelschraube für die Zusatzgriffverstellung
11 entgegen dem Uhrzeigersinn und schwenken Sie den Zu-
satzgriff 12 in die gewünschte Position. Danach drehen Sie
die Flügelschraube 11 im Uhrzeigersinn wieder fest.
Bohrtiefe einstellen (siehe Bild A)
Mit dem Tiefenanschlag 13 kann die gewünschte Bohrtiefe X
festgelegt werden.
Drücken Sie die Taste für die Tiefenanschlageinstellung 10
und setzen Sie den Tiefenanschlag in den Zusatzgriff 12 ein.
Ziehen Sie den Tiefenanschlag so weit heraus, dass der Ab-
stand zwischen der Spitze des Bohrers und der Spitze des
Tiefenanschlags der gewünschten Bohrtiefe X entspricht.
Die Riffelung am Tiefenanschlag 13 muss nach oben zeigen.
Werkzeugwechsel
 Tragen Sie beim Werkzeugwechsel Schutzhandschu-
he. Das Bohrfutter kann sich bei längeren Arbeitsvorgän-
gen stark erwärmen.
Schnellspannbohrfutter (siehe Bild B)
Halten Sie die hintere Hülse 3 des Schnellspannbohrfutters 1
fest und drehen Sie die vordere Hülse 2 in Drehrichtung ,
bis das Werkzeug eingesetzt werden kann. Setzen Sie das
Werkzeug ein.
Bosch Power Tools
Halten Sie die hintere Hülse 3 des Schnellspannbohrfutters 1
fest und drehen Sie die vordere Hülse 2 in Drehrichtung 
von Hand kräftig zu, bis kein Überrasten mehr hörbar ist. Das
Bohrfutter wird dadurch automatisch verriegelt.
Die Verriegelung löst sich wieder, wenn Sie zum Entfernen
des Werkzeuges die vordere Hülse 2 in Gegenrichtung dre-
hen.
Zahnkranzbohrfutter (siehe Bild C)
Öffnen Sie das Zahnkranzbohrfutter 16 durch Drehen, bis
das Werkzeug eingesetzt werden kann. Setzen Sie das Werk-
zeug ein.
Stecken Sie den Bohrfutterschlüssel 15 in die entsprechen-
den Bohrungen des Zahnkranzbohrfutters 16 und spannen
Sie das Werkzeug gleichmäßig fest.
Schraubwerkzeuge (siehe Bild D)
Bei der Verwendung von Schrauberbits 17 sollten Sie immer
einen Universalbithalter 18 benutzen. Verwenden Sie nur
zum Schraubenkopf passende Schrauberbits.
Zum Schrauben stellen Sie den Umschalter „Bohren/Schlag-
bohren" 4 immer auf das Symbol „Bohren".
Bohrfutter wechseln
 Bei Elektrowerkzeugen ohne Bohrspindelarretierung
muss das Bohrfutter von einer autorisierten Kunden-
dienststelle für Bosch-Elektrowerkzeuge ausgewech-
selt werden.
Bohrfutter demontieren (siehe Bild E)
Demontieren Sie den Zusatzgriff und bringen Sie den Gang-
wahlschalter 9 in die Mittelstellung zwischen 1. und 2. Gang.
Führen Sie einen Stahlstift Ø 5 mm mit ca. 60 mm Länge in
die Bohrung am Spindelhals ein, um die Bohrspindel zu arre-
tieren.
Spannen Sie einen Innensechskantschlüssel 19 mit dem kur-
zen Schaft voran in das Schnellspannbohrfutter 1 ein.
Legen Sie das Elektrowerkzeug auf eine standfeste Unterlage,
z. B. eine Werkbank. Halten Sie das Elektrowerkzeug fest und
lösen Sie das Schnellspannbohrfutter 1 durch Drehen des In-
nensechskantschlüssels 19 in Drehrichtung . Ein festsit-
zendes Schnellspannbohrfutter wird durch einen leichten
Schlag auf den langen Schaft des Innensechskantschlüssels
19 gelöst. Entfernen Sie den Innensechskantschlüssel aus
dem Schnellspannbohrfutter und schrauben Sie das Schnell-
spannbohrfutter vollständig ab.
Bohrfutter montieren (siehe Bild F)
Die Montage des Schnellspann-/Zahnkranzbohrfutters er-
folgt in umgekehrter Reihenfolge.
 Entfernen Sie nach erfolgter Montage des Bohrfutters
den Stahlstift wieder aus der Bohrung.
Das Bohrfutter muss mit einem Anzugsdrehmo-
ment von ca. 30–35 Nm festgezogen werden.
