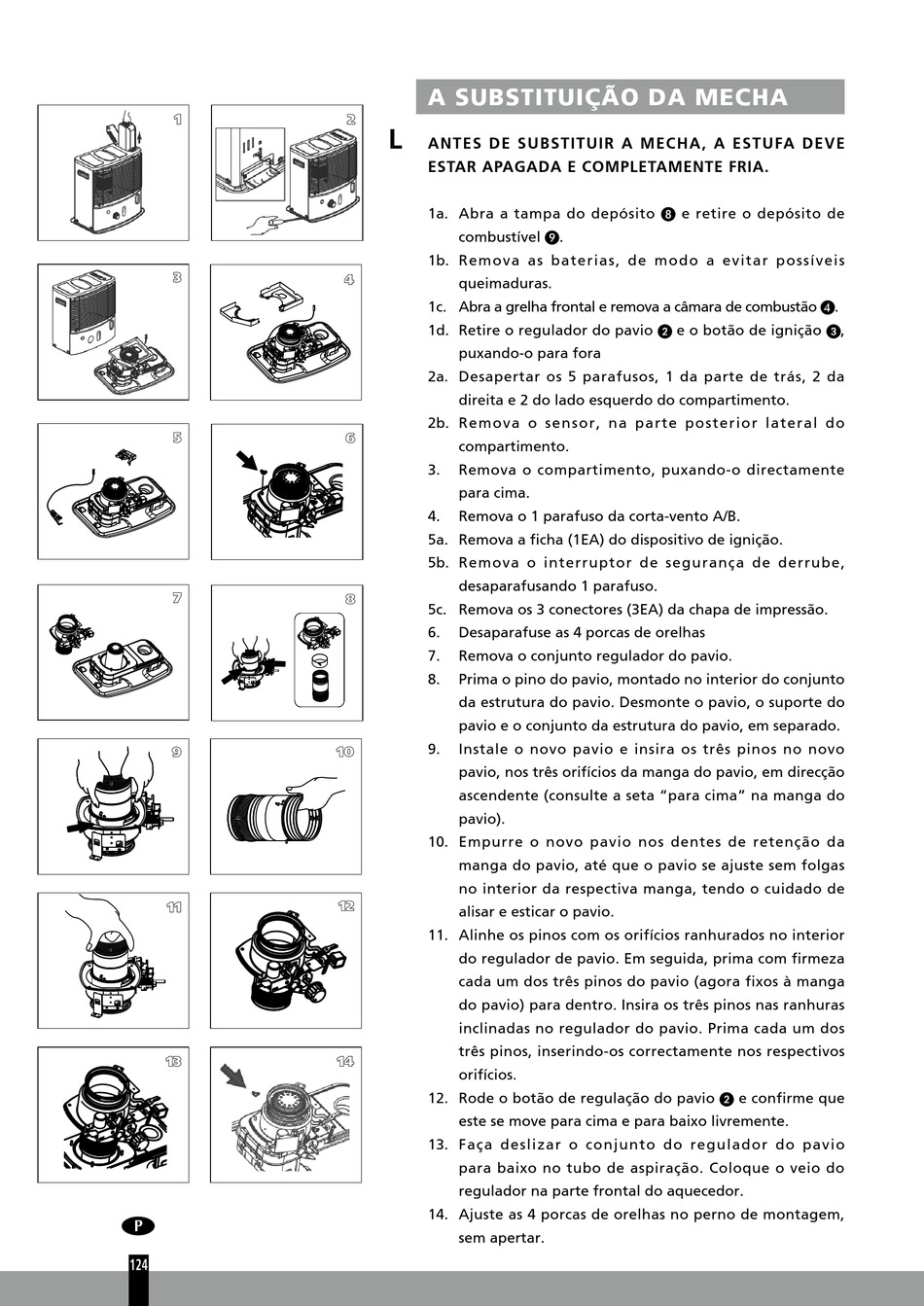

A SUBSTITUIÇÃO DA MECHA
2
L
ANTES DE SUBSTITUIR A MECHA, A ESTUFA DEVE
ESTAR APAGADA E COMPLETAMENTE FRIA.
1a. Abra a tampa do depósito H e retire o depósito de
1b. Remova as baterias, de modo a evitar possíveis
4
1c. Abra a grelha frontal e remova a câmara de combustão D.
1d. Retire o regulador do pavio 2 e o botão de ignição 3,
2a. Desapertar os 5 parafusos, 1 da parte de trás, 2 da
2b. Remova o sensor, na parte posterior lateral do
6
3.
4.
5a. Remova a ficha (1EA) do dispositivo de ignição.
5b. Remova o interruptor de segurança de derrube,
8
5c. Remova os 3 conectores (3EA) da chapa de impressão.
STEP 7
6.
7.
8.
9.
10
10. Empurre o novo pavio nos dentes de retenção da
12
STEP 11
11. Alinhe os pinos com os orifícios ranhurados no interior
14
12. Rode o botão de regulação do pavio 2 e confirme que
13. Faça deslizar o conjunto do regulador do pavio
14. Ajuste as 4 porcas de orelhas no perno de montagem,
combustível I.
queimaduras.
puxando-o para fora
direita e 2 do lado esquerdo do compartimento.
compartimento.
Remova o compartimento, puxando-o directamente
para cima.
Remova o 1 parafuso da corta-vento A/B.
desaparafusando 1 parafuso.
Desaparafuse as 4 porcas de orelhas
Remova o conjunto regulador do pavio.
Prima o pino do pavio, montado no interior do conjunto
da estrutura do pavio. Desmonte o pavio, o suporte do
pavio e o conjunto da estrutura do pavio, em separado.
Instale o novo pavio e insira os três pinos no novo
pavio, nos três orifícios da manga do pavio, em direcção
ascendente (consulte a seta "para cima" na manga do
pavio).
manga do pavio, até que o pavio se ajuste sem folgas
no interior da respectiva manga, tendo o cuidado de
alisar e esticar o pavio.
do regulador de pavio. Em seguida, prima com firmeza
cada um dos três pinos do pavio (agora fixos à manga
do pavio) para dentro. Insira os três pinos nas ranhuras
inclinadas no regulador do pavio. Prima cada um dos
três pinos, inserindo-os correctamente nos respectivos
orifícios.
este se move para cima e para baixo livremente.
para baixo no tubo de aspiração. Coloque o veio do
regulador na parte frontal do aquecedor.
sem apertar.
