KS 16-4.2A++
DE

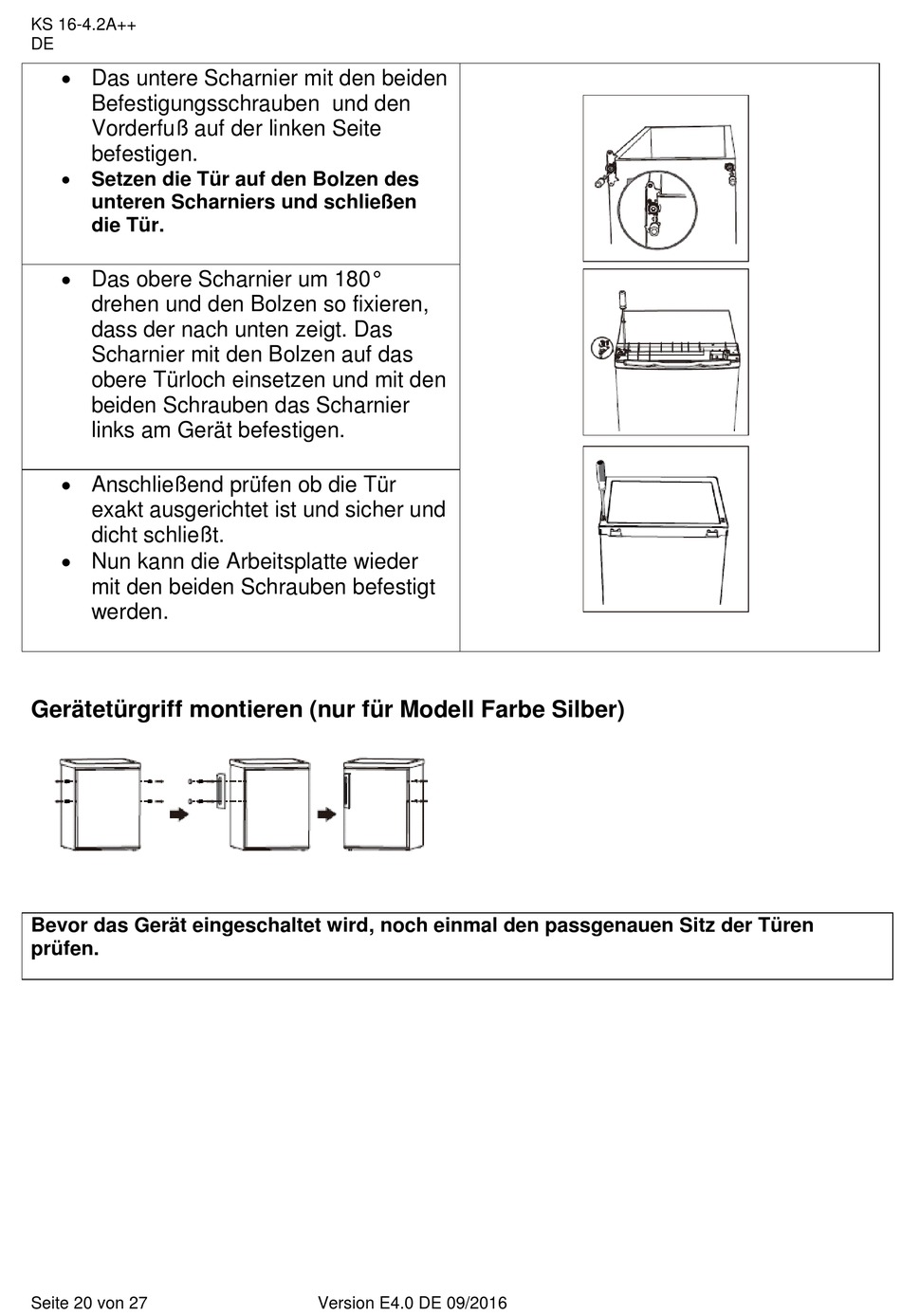

 Das untere Scharnier mit den beiden
Befestigungsschrauben und den
Vorderfuß auf der linken Seite
befestigen.
 Setzen die Tür auf den Bolzen des
unteren Scharniers und schließen
die Tür.
 Das obere Scharnier um 180°
drehen und den Bolzen so fixieren,
dass der nach unten zeigt. Das
Scharnier mit den Bolzen auf das
obere Türloch einsetzen und mit den
beiden Schrauben das Scharnier
links am Gerät befestigen.
 Anschließend prüfen ob die Tür
exakt ausgerichtet ist und sicher und
dicht schließt.
 Nun kann die Arbeitsplatte wieder
mit den beiden Schrauben befestigt
werden.
Gerätetürgriff montieren (nur für Modell Farbe Silber)
Bevor das Gerät eingeschaltet wird, noch einmal den passgenauen Sitz der Türen
prüfen.
Seite 20 von 27 Version E4.0 DE 09/2016
