Produktübersicht
3.1
Aufbau
1
2

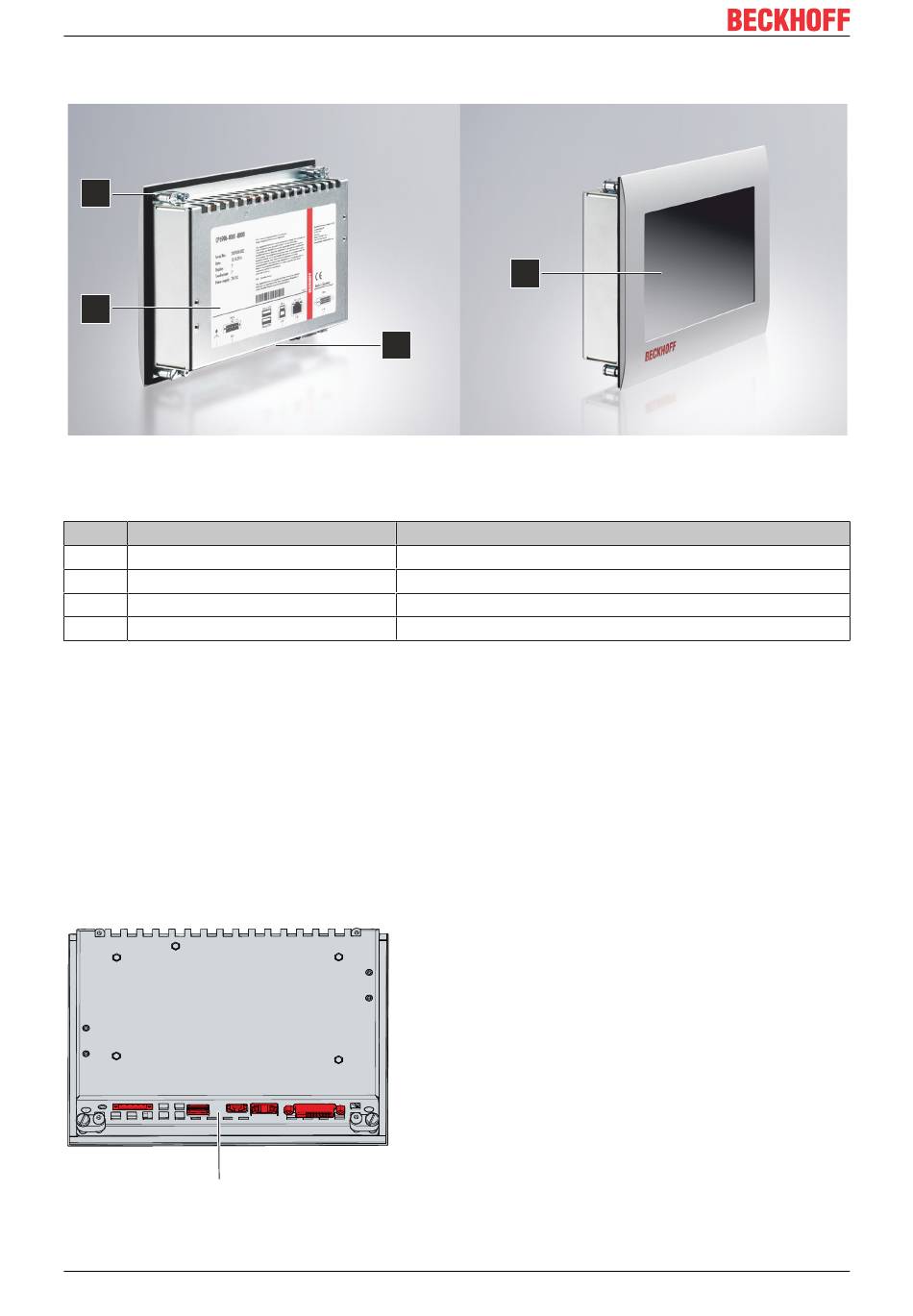

Abb. 2: Aufbau
Tab. 1: Legende Aufbau CP6906-0001-0010
Nr.
Komponente
1
Klemmhebel
2
Typenschild
3
Zugang Schnittstellen
4
Display und Touchscreenglas
3.2
Schnittstellenbeschreibung
Das CP6906-0001-0010 enthält die folgenden Schnittstellen:
• Spannungsversorgung (X101)
• USB-Ausgang (X102, X103)
• USB-Eingang (X104)
• USB-Extended-Eingang (X105)
• DVI-Extended-Eingang (X106)
Die Schnittstellen befinden sich auf der Rückseite des Control Panels unten im Anschlussbereich (siehe
Abb. 3).
Abb. 3: Anschlussbereich
10
4
3
Beschreibung
Befestigung des Control Panels in der Schaltschrankwand
Angaben zur Ausstattung des Control Panels
Schnittstellen an der Unterseite
Bedienung des Control Panels
Version: 2.0
CP6906-0001-0010
