AGFEO Basic-Line plus AS 190 Installationsanleitung Seite 4

Anschlußfeld öffnen ¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢
- Greifen Sie an der Unterseite hinter den
Deckel, der das Anschlußfeld der Telefon-
anlage abdeckt.
Einspeisung externe MoH
(Klinkenbuchse 3,5 mm)
Wichtiger Hinweis ¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢
In den Telefonanlagen AS 140, AS 141, AS
190, AS 191 werden zur Erhöhung der
Berührungssicherheit Stiftleisten mit ver-
kürzten Stiften eingesetzt. Für eine sichere
Kontaktgabe verwenden Sie zum Anschlie-
1 - 4
- Ziehen sie die Deckelkante etwas nach
unten, so daß der Deckel ausrastet.
Nehmen Sie den Deckel nach vorne ab.
PC / Drucker (RS 232)
(D-Sub 9-Buchse)
Interner ISDN-Anschluß
(Western-Buchse)
Analog-Port 2
(TAE-Buchse 2)
Analog-Port 1
(TAE-Buchse 1)
Anschlußfeld
geöffnet

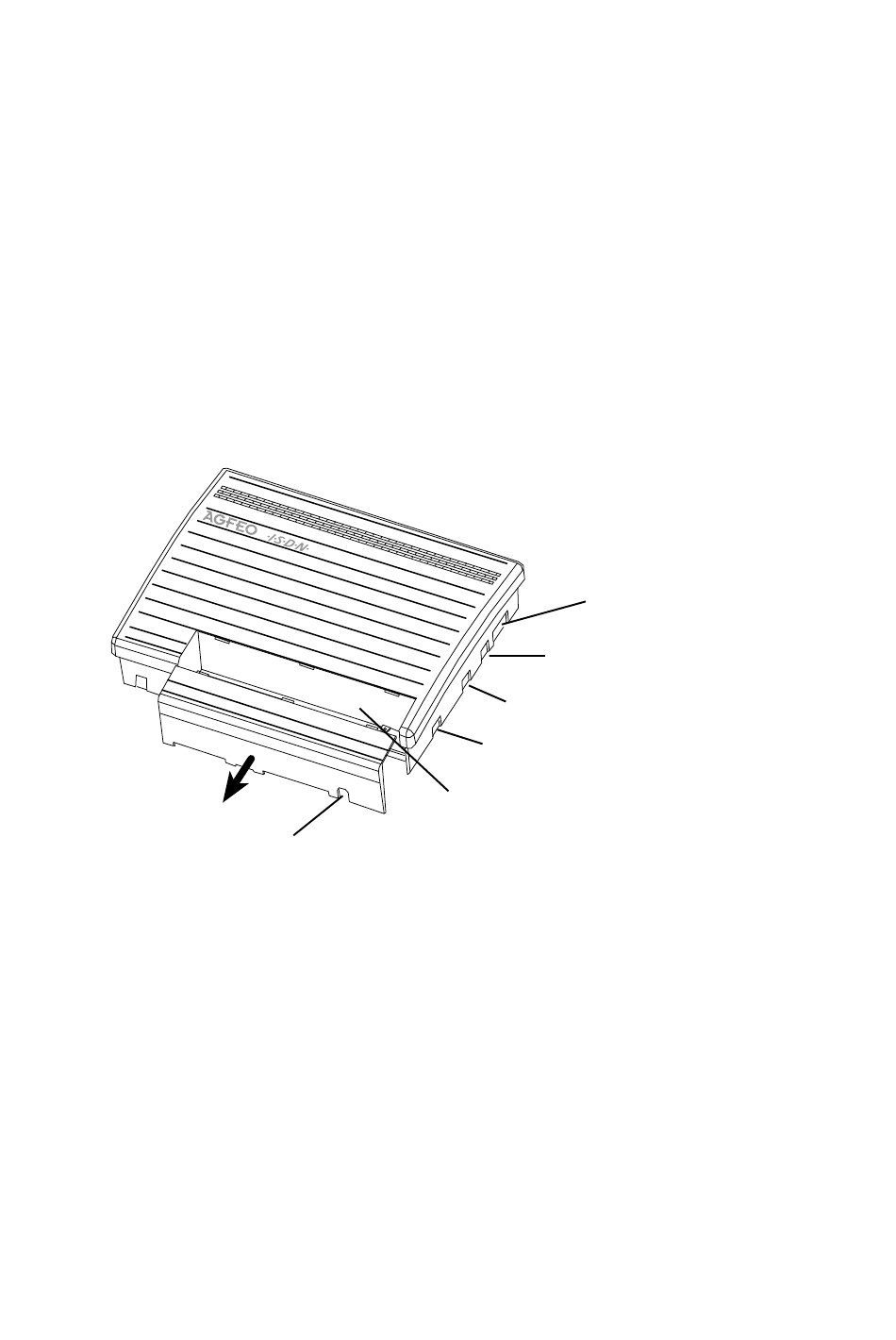

Abb. 1: Telefonanlage mit abgenommenem Deckel
ßen der Teilnehmerleitungen, der Leitungen
zur Türfreisprecheinrichtung und der Leitun-
gen für den internen S0-Bus ausschließlich
die beiliegenden Anschlußklemmen.
