AGFEO Basic-Line plus AS 190 Installationsanleitung Seite 10

Anschluß eines Audiomoduls oder Lautsprecheranlage (AS 190/191) ¢¢¢¢¢¢
Ein Audiomodul oder eine Lautsprecheranla-
ge können Sie auf zwei verschiedene Arten
an die Telefonanlage anschließen:
- anstelle der Türfreisprecheinrichtung (TFE
-FTZ 123 D12)
- oder an einen der analogen Ports (siehe
Abb. 4).
Nachstehend ist der Anschluß eines
Audiomoduls an einen analogen Port be-
schrieben.
Der zum Anschluß des Audiomoduls ver-
Türfreisprechschnittstelle (TFE)
TO TO´ TS TS´
Relais 1 Relais 2
TS 2
Audiomodul AM 20
Lautsprecheranlage
Schaltrelais (AS 190/191) ¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢¢
Anstelle der Türfreisprecheinrichtung (TFE)
nach FTZ 123 D12 können Sie das Relais T0
und das Relais TS als einzelne Schaltrelais
mit potentialfreien Kontakten für andere
Funktionen vielseitig nutzen. Beispielsweise
zum Anschalten einer Zusatzklingel oder Be-
leuchtung.
Anschlüsse: (Abb. 2 Anschlußbelegung)
über steckbare Anschlußklemmen
Zuordnung: TFE Relais T0 = Relais R1
Relais TS = Relais R2
Durch Programmierung wird für jedes Relais
1 - 10
wendete Port muß auf Endgerätetyp "
Audiomodul" programmiert werden. Mit
der Programmierung ist das Relais R2 (TS)
automatisch dem Audiomodul zugeordnet.
Das Relais steuert bei einer Ansage die Spra-
che/Musik-Umschaltung des Audiomoduls
oder schaltet den Verstärker der Lautspre-
cheranlage ein.
An die a/b-Anschlüsse des "Audiomodul"-
Ports müssen Sie einen Widerstand 600
Ohm/0,5 Watt anschließen.
Port 8
KT KT´ NF´ NF La8 Lb8
TFE 2 TFE 1
TS 1
oder
festgelegt, ob es als Impulsrelais (3 Sekun-
den ein) oder als Ein-/Aus - Relais (Aus-
lieferungszustand) arbeitet. Die Relais kön-
nen Sie von jedem Telefon aus, von intern
oder extern, schalten. Außerdem können
den Relais Internrufnummern zugeordnet
werden, um sie in eine Rufverteilung aufzu-
nehmen, z.B. beim Anschalten von Zusatz-
klingeln.
Die Relaiskontakte sind mit einer Funken-
löschkombination 100 kOhm, 10 nF
überbrückt.Max. Kontaktbelastung: 30 VDC
/ 1 A oder 125 VAC / 0,5 A, ohmsche Last
600 Ohm/0,5 W
Port 7 Port 6 Port 5
La7 Lb7 La6 Lb6 La5 Lb5
Telefonanlage
Im Beispiel hat Port 8 den
Endgerätetyp "Audiomodul"

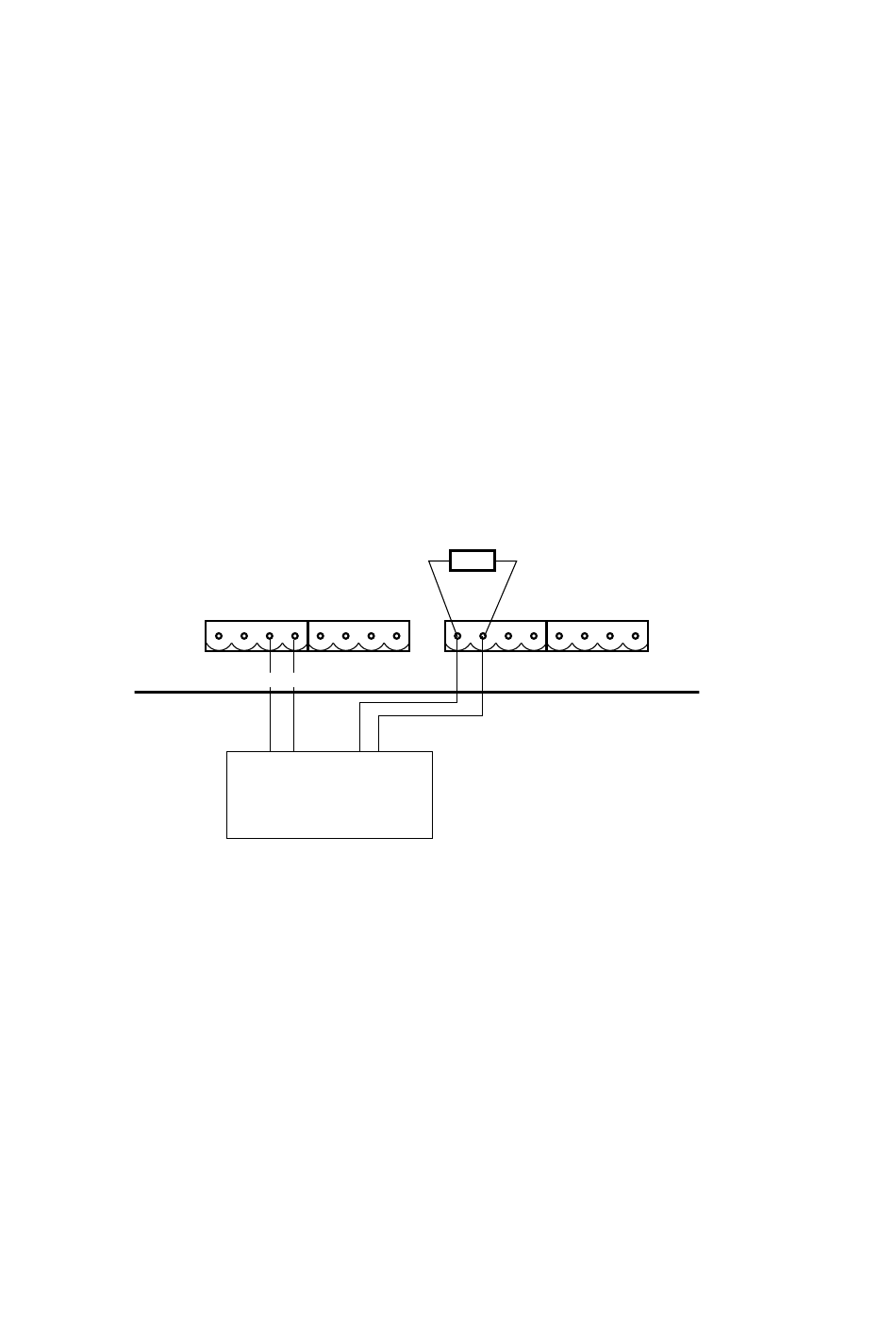

Abb. 4: Anschluß eines Audiomoduls
