Montage
Bei der Endmontage empfehlen wir sowohl Fenster-/Türrahmen als auch
Insektenschutz zu reinigen. Achten Sie darauf, dass sich keine Spanreste am
Fenster/an der Tür befinden und Verschmutzungen entfernt sind.

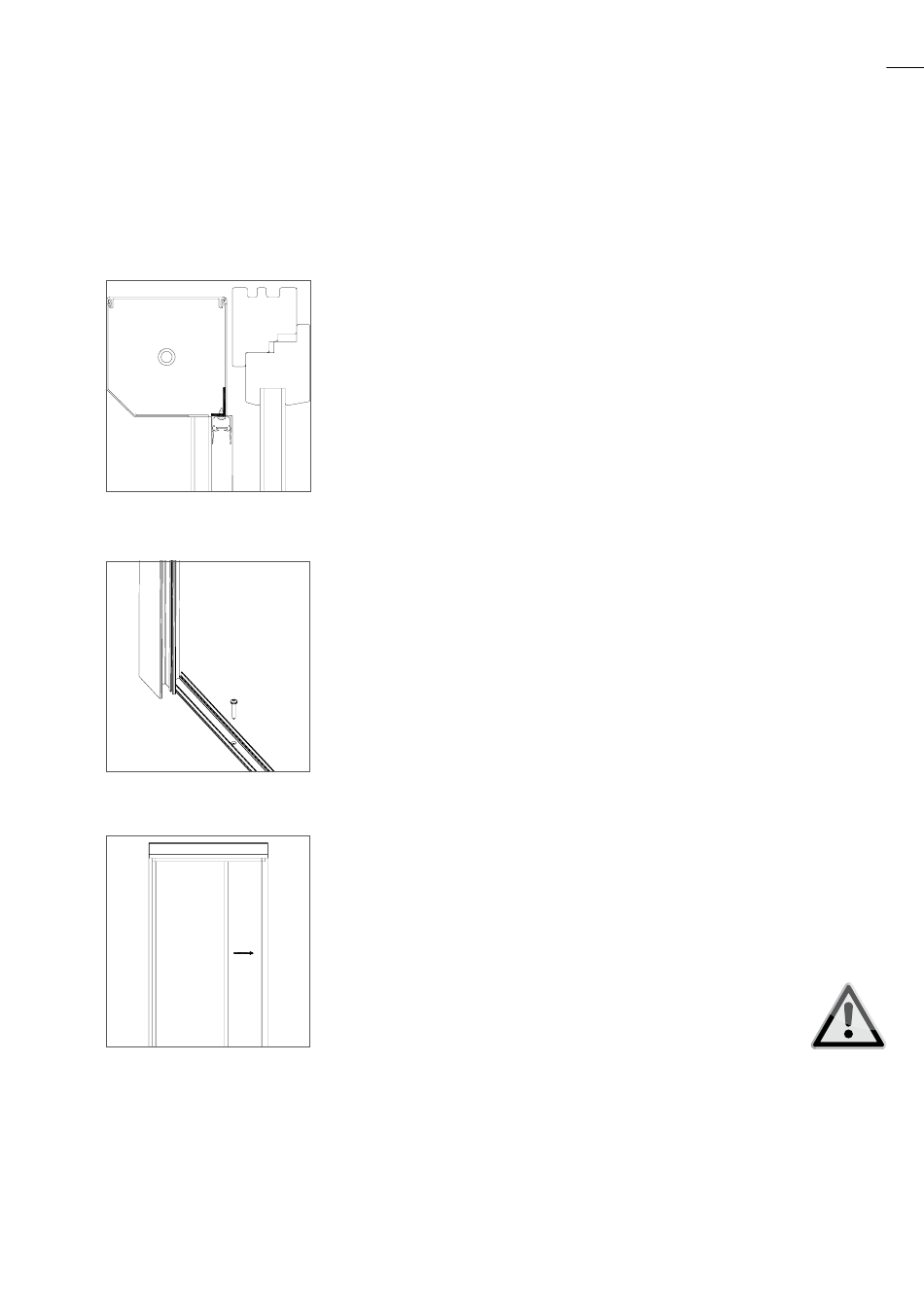

Abb. 2: Rahmenschienen
montieren
Abb. 3: unteres Rahmenprofil
montieren
Abb. 4: Rahmenprofile in
vertikale Position
bringen
Zu Abb. 2 / 3:
Nachdem das Rollladenelement montiert wurde die
Rahmenschiene (bei PL-3U/PL-3DU Rahmen
schiene flach) unten auf dem Boden (bzw. auf der
Fensterbank etc.) montieren. Das andere waagrech-
te Profil oben im Winkel zum Rollladenkasten
zwischen Rollladenführungsschienen und Tür-/
Fensterrahmen mit Schrauben befestigen. Dazu
Rahmenprofile mit Montagebohrungen (ø 9,8mm)
und oberes und unteres Profil mit Schrauben
befestigen, (Stufenbohrer ø 5,0x9,8 mm (Bestell-Nr.
41424817).)
Zu Abb. 4:
Bei den seitlichen Rahmenprofilen zuerst die
Profildübel einstecken und dann in die vormontier-
te, obere und untere Schiene des Plissees schräg
einsetzen und in vertikale Position bringen.
Anschließend die seitlichen Rahmenprofile hinter
die Rollladenführungsschienen einfahren und mit
Schrauben zur Laibung hin befestigen.
Zu Abb. 5:
Schnurhalter vom Gewebepaket lösen, in den obe-
ren und unteren Bereich des seitlichen Rahmen-
profils in die Nut einschieben (beispielsweise mit
Spitzzange), mit einer 90° Drehung fixieren und auf
Anschlag nach oben bzw. nach unten schieben.
Schnurhalter müssen gegenüber dem Gewebe-
paket liegen.
Schnüre dürfen nicht verdreht werden.
