10
2 Installation und Montage

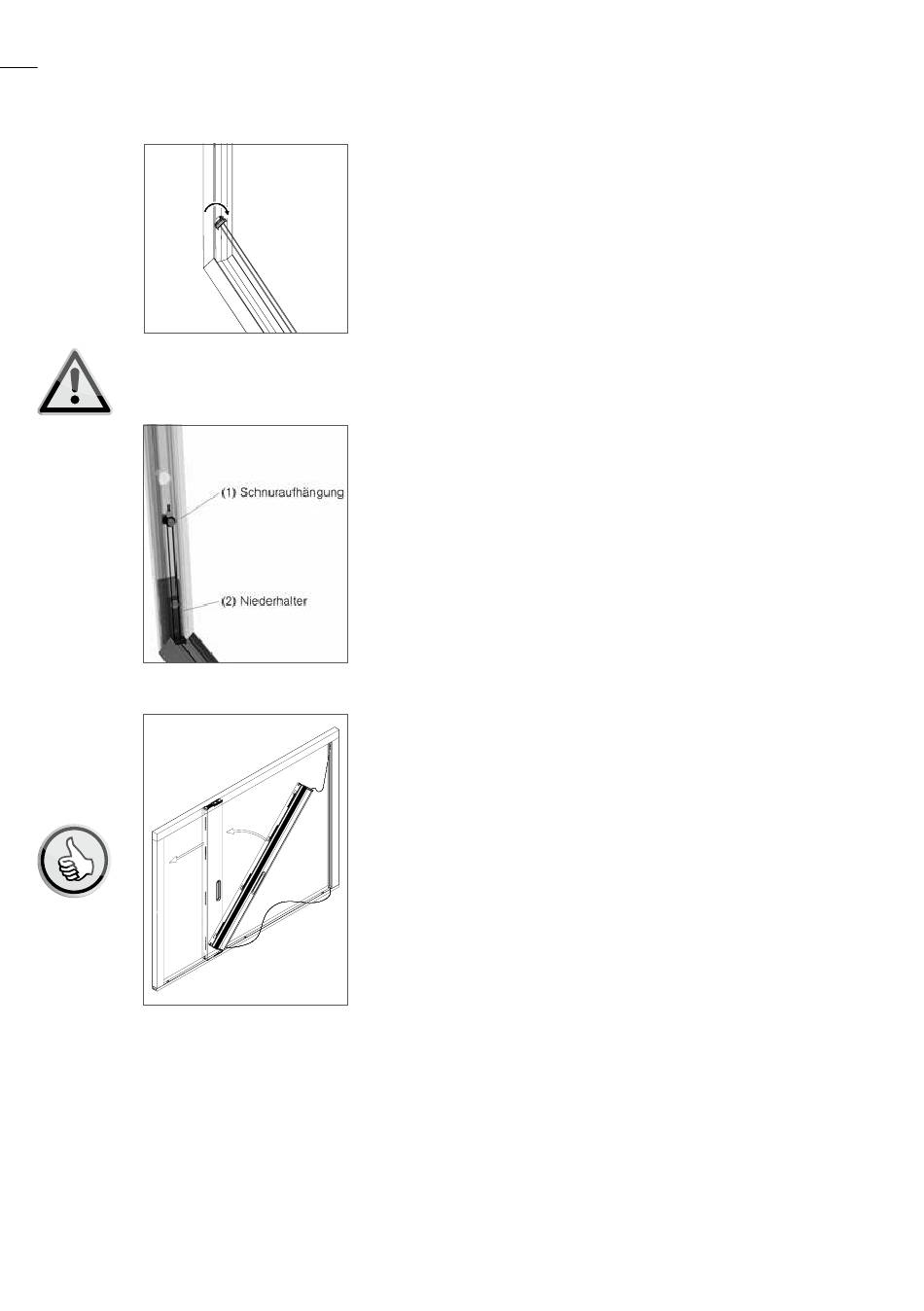

Abb. 5: Schnurhalter in
senkrechtes Profil
eindrehen
Abb. 5.1: Schnuraufhängung
Abb. 6: Funktionsprinzip der
KIT-Montage
Bei doppelflügligen Anlagen:
Beide Plissee-KITs mit den Bedienschienen zuei-
nander mittig vor den Rahmen stellen (auf richtige
Polung der Magnetbänder achten). Die Schnurhal-
ter gegenüber dem jeweiligen Gewebepaket in die
Nut des Rahmenprofils einschieben (beispielsweise
mit Spitzzange), mit einer 90° Drehung fixieren und
auf Anschlag nach oben bzw. nach unten schieben.
Schnüre dürfen nicht in sich verdreht werden.
Nach dem Eindrehen der Schnurhalter muss das
Schnurende auf die (1) Schnuraufhängung gehoben
werden. Anschließend die Schraube des (2) Nieder-
halters gelöst und diese ganz nach unten oder oben
auf Anschlag geschoben werden. Dadurch wird die
Schnurumlenkung fixiert.
Die Schnuraufhängungen können innerhalb der
Markierungen (+ /- 5 mm) frei verschoben werden
um die Bedienspannung zu erhöhen oder um diese
nachzulassen.
Gewebepaket mit Griffleiste schräg in die horizon-
talen Rahmenteile einfahren, vertikal ausrichten und
in die seitlichen Rahmenprofile einrasten lassen
(auf Öffnungsrichtung achten). Schnüre dürfen nicht
eingeklemmt sein.
Vor Einbau der Magnetleiste halten Sie diese an
die Griffleisten und über prüfen Sie somit, ob die
Polung der beiden Magnete übereinstimmt.
Dann die Magnetleiste schräg in die horizontalen
Rahmenteile einfahren, vertikal ausrichten und
gegenüber dem Gewebepaket in das seitliche
Rahmenprofil einrasten lassen.
Funktionalität, sichere Befestigung und umlaufende
Dichtheit überprüfen.
