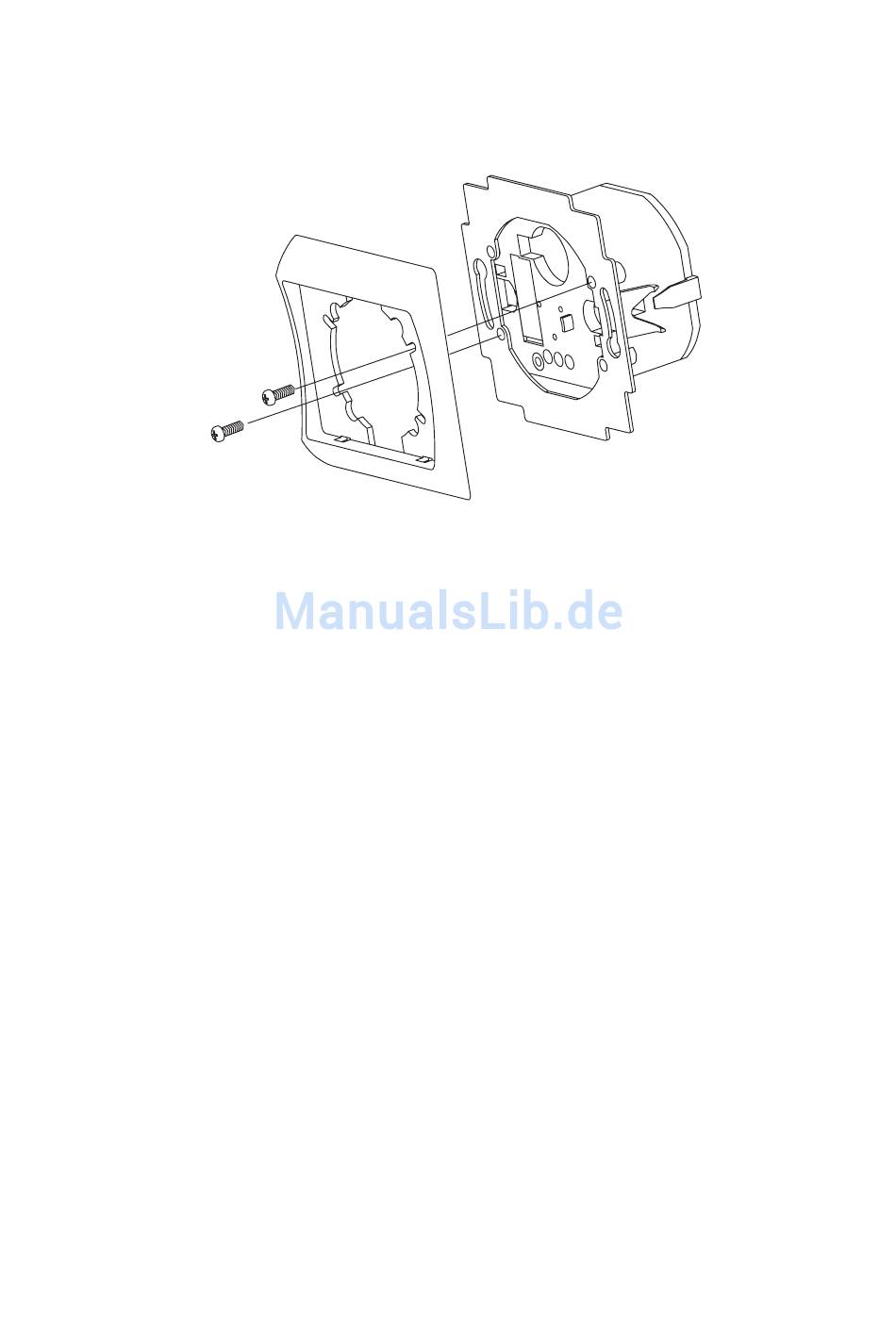

f) Basisteil in einem Aufputzrahmen montieren
• Lösen Sie die beiden Schrauben auf der Innenseite des Basisteils, die Abdeckrahmen und
Basisteil miteinander verbinden. Nehmen Sie den Abdeckrahmen ab.
• Das Basisteil kann jetzt in den Aufputzrahmen eingesetzt und danach dort festgeschraubt
werden (Löcher für Schraubklemmen zeigen nach unten, Sicherungshalter nach links).
Achten Sie darauf, dass das Basisteil genau mittig im Aufputzrahmen sitzt.
• Setzen Sie den Abdeckrahmen auf das Basisteil auf und schrauben Sie ihn mit den zuvor
entfernten Schrauben fest.
g) Basisteil in einer Unterputzdose montieren
Wie bei fast allen Steckdosen/Schaltern für Unterputzmontage, so halten auch beim Digital-
Timer zwei seitliche Krallen das Gerät in der Unterputzdose.
• Setzen Sie das Basisteil in die Unterputzdose ein (Löcher für Schraubklemmen zeigen nach
unten, Sicherungshalter nach links). Der Abdeckrahmen kann dabei normalerweise auf dem
Basisteil verbleiben, er braucht nicht entfernt werden.
• Drehen Sie die beiden Schrauben der Krallen fest. Durch das Eindrehen der Schrauben
stellen sich die Krallen auf und fixieren das Basisteil in der Unterputzdose.
