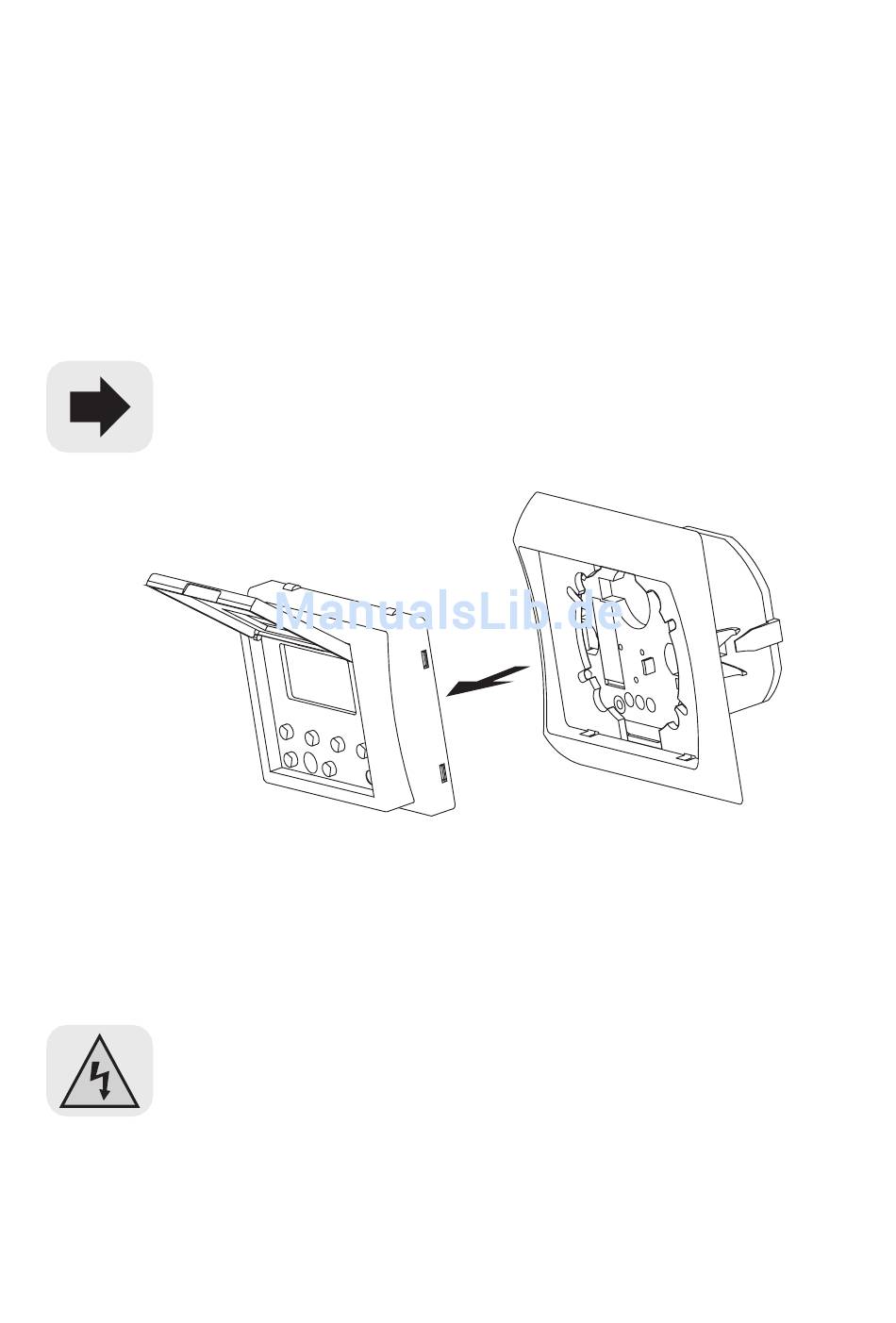

b) Steuerteil vom Basisteil abnehmen
Heben Sie den über dem Display liegenden Deckel hoch. Drehen Sie dann die darunter
sichtbare Kreuzschlitzschraube (zwischen den Tasten „P" und „ON/OFF", siehe Kapitel 7.a,
Position „F") mit einem dazu geeigneten Schraubendreher heraus, bis sie sich leer durchdreht
(die Schraube ist aus Sicherheitsgründen verliersicher montiert, sie kann nicht entnommen
werden).
Mit einem Schraubendreher mit breiter, flacher Spitze kann das Steuerteil aus der Abdeckung
herausgehebelt werden. Links und rechts finden Sie dazu entsprechende Aussparungen.
Nehmen Sie nun das Steuerteil vom Basisteil ab.
Verbiegen Sie die drei Kontakte auf der Unterseite nicht. Diese stellen die
elektrische Verbindung zwischen Steuerteil und Basisteil her.
c) Aufputzrahmen montieren, falls gewünscht
Falls keine Unterputzdose zur Verfügung steht, ist der Aufputzrahmen an der Wand festzu-
schrauben. Verwenden Sie ggf. passende Dübel.
Achten Sie darauf, dass Sie beim Bohren bzw. Festschrauben keine Strom-,
Gas- oder Wasserleitungen beschädigen! Lebensgefahr!
12
