- Seite 1 4.0 | 2023 ® SOLMATE...
-
Seite 2: Willkommen In Der Solmate
WILLKOMMEN IN DER SOLMATE FAMILIE! ® Liebe:r Solarpionier:in, wir freuen uns sehr, dass du dich für SolMate entschieden hast! ® Damit die Inbetriebnahme so rasch und einfach wie möglich für dich wird, zeigen wir dir wie man SolMate am besten installiert. Kontrolliere zuerst noch, ob alle Pakete bei dir angekommen sind. -
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS Hier findest du alle Themen rund um die Installation deines neuen SolMate auf einen Blick. ® Allgemeine Hinweise Sicherheitshinweise Pflege und Wartung Entsorgung und Recycling Produktgarantie Das ist SolMate ® Speichereinheit auspacken und montieren Inbetriebnahme Technische Daten SolMate einrichten ®... -
Seite 4: Allgemeine Hinweise
Die Installation und der Umgang mit deinem System SolMate liegt außerhalb des Kontrollbereichs ® von uns, der EET – Efficient Energy Technology GmbH. Deshalb kann EET keine Verantwortung für Schäden, Verluste oder Kosten, die aus unsachgemäßer Installation, unsachgemäßem Umgang mit dem Produkt oder falscher Verwendung hervorgehen, übernehmen. -
Seite 5: Sicherheitshinweise
Gebäudes bestehendem ® Gebäudeblitzschutz betrieben werden und der erforderliche Trennungsabstand (siehe EN 62305 bzw. VDE 0185-305) ist einzuhalten. Das heißt, dass SolMate und seine Komponenten ® (auch Leitungen) so positioniert werden müssen, dass genügend Abstand zu Blitzableitern, Regenfallrohren anderen... -
Seite 6: Pflege Und Wartung
-Akku irgendwann Probleme machen oder das Ende ® seiner Lebenszeit erreichen. Die Umwelt steht bei uns im Vordergrund, daher werden wir alle SolMate so gut es geht ® reparieren oder recyceln, falls diese einmal nicht mehr funktionieren sollten. Falls dein System das Ende seiner Lebenszeit erreicht hat und du nicht weißt, wie die Panele entsorgt werden sollen,... -
Seite 7: Produktgarantie
• Leistungsgarantie: 25 Jahre auf das Photovoltaikpanel. Diese Garantie muss kundenseitig direkt beim Hersteller zu dessen Garantiebedingungen geltend gemacht werden. Weitere Informationen zu den Panelen findest du unter www.eet.energy/downlaods • Produktgarantie: 15 Jahre auf Leistungselektronik (Wechselrichter). Diese Garantie muss kundenseitig direkt beim Hersteller zu dessen Garantiebedingungen geltend gemacht werden. -
Seite 9: Das Ist Solmate

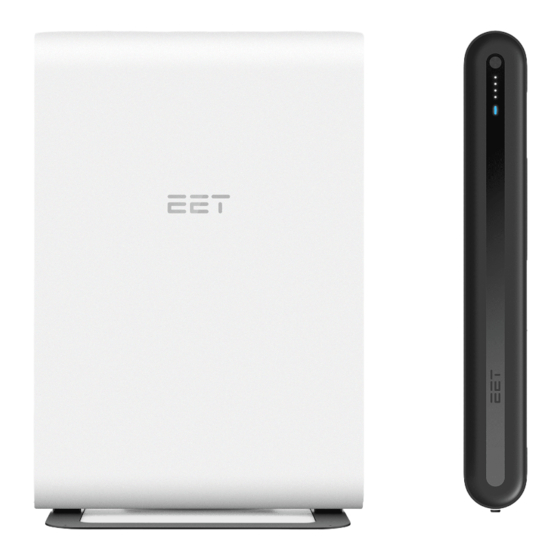

DAS IST SOLMATE ® Das erste plug-in Photovoltaik- und Speichersystem zum Selbstinstallieren. SolMate besteht ® üblicherweise aus der Speichereinheit und Standardpanelen oder Flexpanelen, die du mit unterschiedlichem Zubehör bei dir Zuhause montieren kannst. HINWEIS Standardpanele Bitte beim Umgang mit den Panelen besonders vorsichtig sein. Die Vorderseite der Panele wird zwar von einer Glasoberfläche bedeckt, sollte aber dennoch keinem mechanischen Druck... - Seite 10 PACKUNGSINHALT SOLMATE , PANELE & ZUBEHÖR ® Bitte kontrolliere nach dem Auspacken deines SolMate , ob alle hier dargestellten Komponenten ® ( je nach Montagezubehör) vollständig und unbeschädigt mitgeliefert wurden. Um schnell und simpel deinen eigenen, grünen Strom produzieren zu können, benötigst du: 1.
-
Seite 12: Speichereinheit Auspacken Und Montieren
SPEICHEREINHEIT AUSPACKEN & MONTIEREN 1. Öffne die Verpackung... 2. Nun kannst du die Kabelhalterung an der Rückseite deines SolMate montieren. ® 3. Zu guter Letzt werden die kleinen Standfüßchen in der Unterseite der Speichereinheit gesteckt. Falls du dich für die Montage bzw. Positionierung des Gerätes direkt an der Wand entscheidest,... - Seite 13 Platz hast. Der obere Teil des Standfußes wird dabei mit der langen Seite nach innen zeigend auf dem Metallrahmen festgeschraubt (Abb. 4.2). Dann wird der Standfuß mit zwei Schrauben am SolMate fixiert. ® Beachte bitte, dass die Kabel durch den Kabehalter und anschließend außen am Standfuß...
-
Seite 15: Inbetriebnahme
2. Verbinde dann Speicher und Panele mithilfe des PV-Verbindungskabels. (Du kannst sogar bis zu 4 Panele gleichzeitig anschließen. (Abb. 2.1)) 3. Stecke nun eine Seite des Stromkabels an deinem SolMate ® 4. Die andere Seite steckst du in die Steckdose (Schutzkontakt) bzw. Einspeisedose (Wieland (Abb. - Seite 16 3. Verwende anschließend eine der MC4 Verlängerungen um das Panele-Paar am PV-Verbindungskabel anschließen zu können (Abb. 3 + 4). 4. Wiederhole Punkt 2 und 3 für die restlichen Panele. 5. Nun steckst du das PV-Verbindungskabel an deinem SolMate an... (Abb. 5) ®...
- Seite 17 Um zu erkennen, ob dein SolMate ein- oder ausgeschaltet ist, drücke den Knopf kurz und achte ® darauf, ob die Status-LED aufleuchtet oder nicht. Leuchtet die Status-LED auf, ist dein SolMate ® in Betrieb. Leuchtet sie nicht, ist das System ausgeschaltet.
-
Seite 18: Technische Daten
TECHNISCHE DATEN DATEN SPEICHEREINHEIT Kapazität 1,44 kWh / 30 Ah Speichertechnologie LiFePO4 Spannung 48 V Leistung (Netzbetrieb) 800 W / 600 W (1 Phase) Leistung (Inselbetrieb) 1000 W PV-Leistung bis zu 2000 Wp Eingangsleistung bis zu 1200 W PV-Eingang 2 x XT60 (max. 44 V / 20 A) AC-Ausgang IEC 60320 C20 Betriebstemperatur... - Seite 19 IEC 61730 ISO 9001:2008 MPP-Strom 10,89 A ISO 14001:2004 CE PANEL IEC 61215 IEC 61701 IEC 61730 IEC 62716 UL 1703 ISO 9001 Die hier angeführten Werte können leicht variieren. Exakte Werte für dein Panel findest du auf unserer Website. www.eet.energy/downloads...
-
Seite 20: Solmate ® Einrichten
SOLMATE EINRICHTEN ®... -
Seite 21: Standby-Betrieb
® ® Inselbetrieb. Dabei wird die Speichereinheit beim Umschalten elektrisch vom Haushaltsnetz getrennt. Der Strom kann nun über die vom Inselwechselrichter versorgte Steckdose am SolMate ® bezogen werden. Es darf maximal ein Gerät der Schutzklasse I (Gerät mit Metallgehäuse) an die Gerätesteckdose angesteckt werden, Verbraucher der Schutzklasse II dürfen aber mehrere... - Seite 22 Drückst du den Knopf ein drittes Mal, leuchtet die LED grün und du erfährst, wie viel, je nachdem in welchem Betriebsmodus du dich gerade befindest, in das Hausnetz eingespeist wird bzw. welche Leistung gerade vom Inselwechselrichter zur Verfügung gestellt wird. Wenn die Status LED rot leuchtet, kontaktiere bitte unseren Support. Dein SolMate befindet sich ®...
- Seite 23 öffne einen Web-Browser (wie zB. Safari, ® Mozilla Firefox oder Google Chrome). Gib dort die Adresse 192.168.4.1 in die Adressleiste ein, und eine Weboberfläche wird sich öffnen, über die du den aktuellen Status deines SolMate ® einsehen und konfigurieren kannst.
-
Seite 24: Wissenswertes
(um die Lebenszeit deines Akkus zu maximieren, empfehlen wir einen minimalen Akkustand von 10%-30%). Beim Einspeiseleistungsbereich kannst du die minimale und maximale Einspeisung festlegen. Wenn du auf einer anderen Phase, als jener an der dein SolMate angeschlossen ist, ebenfalls ®... - Seite 25 App oder über mysolmate.eet.energy anschauen. Kann ich SolMate auch ausschließlich im Inselbetrieb verwenden? ® Ja, grundsätzlich ist das möglich. Beachte dabei bitte: Wenn du SolMate im Inselmodus ® verwendest und den erzeugten Strom trotzdem jeden Tag verbrauchst und den Speicher wieder leerst, dann ist das in Ordnung.
- Seite 26 Herzlichen Glückwunsch! Nun ist dein SolMate voll einsatzfähig und liefert dir selbst erzeugten ® Strom direkt in dein Zuhause. Wir freuen uns sehr, dass du einen Beitrag zur Energiewende leistest und wünschen dir viel Freude mit deinem eigenen Photovoltaiksystem.
- Seite 27 Bringt Sonne ins Haus...
- Seite 28 Efficient Energy Technology GmbH www.eet.energy Paula-Wallisch-Straße 14 A - 8055 Graz Phone: +43 316 232203 support@eet.energy ATU72301804 FN 470986b IBAN AT50 1700 0001 1900 6368 BIC BFKKAT2K WEEE-Nummer DE 36523315 Vorbehaltlich Satz- und Druckfehler. Technische Änderungen möglich. © 06-2023 EET GmbH...
