11

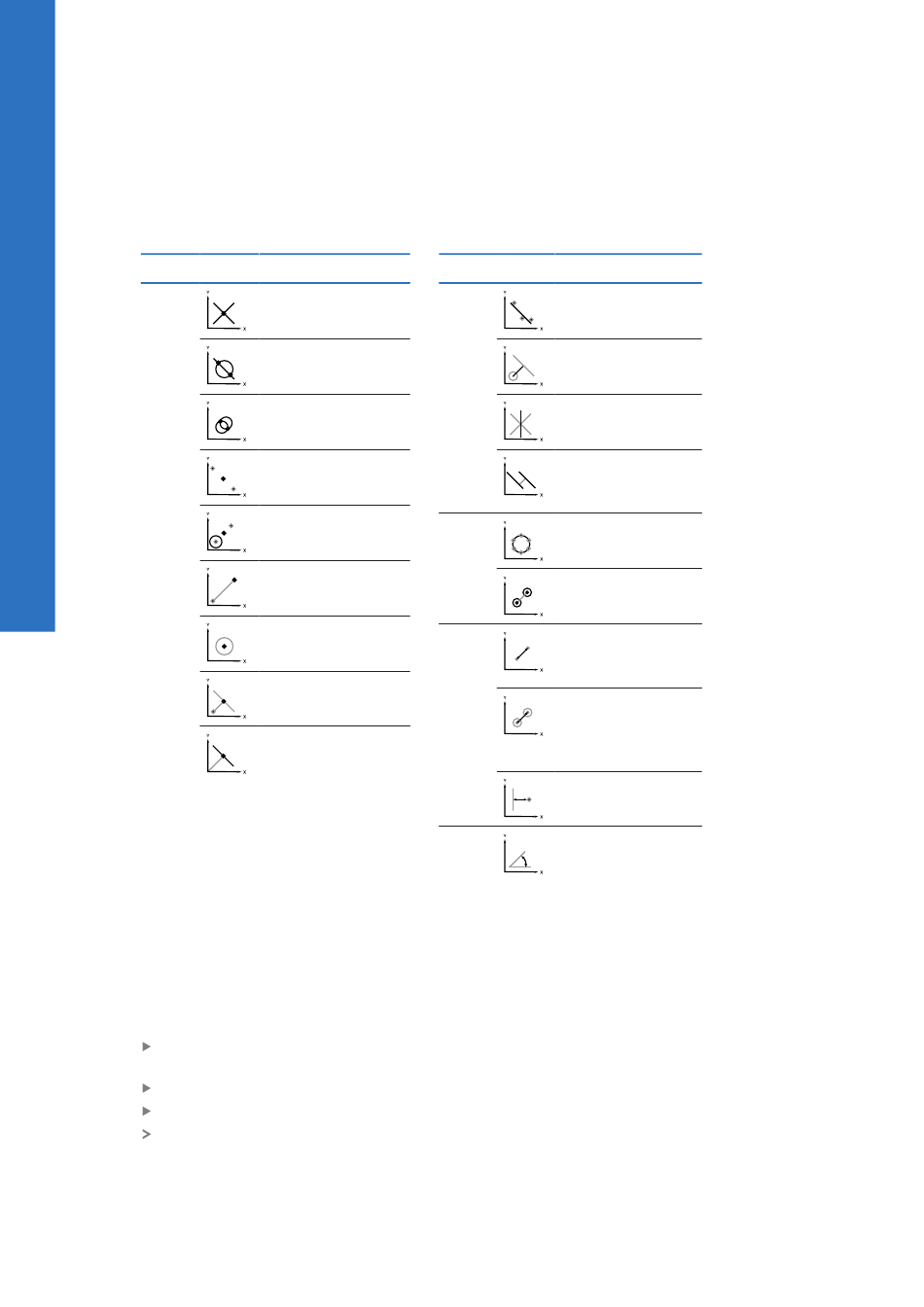

Weitere Beispiele für Elementkonstruktionen
Nachfolgend sind Beispiele für typische Elementkonstruktionen grafisch dargestellt.
Ein Vielzahl weiterer Konstruktionen ist möglich.
Element Ausgangselemente
Punkt
11.7
Konturelemente auswerten
Daten eines Konturelements abrufen
Ein Konturelement können Sie abrufen, um seine Daten auszuwerten.
Konturelement abrufen:
Mit der Taste Pfeil nach oben oder Pfeil nach unten ein Konturelement
markieren
oder
Mit den numerischen Tasten die Elementnummer eingeben
Die Ansicht „Elementabmessungen" wird angezeigt
Weitere Informationen: "Auswertungsmodus-Ansichten und Softkeys", Seite 167.
194
Funktionen für messtechnische Anwendungen | Konturelemente konstruieren
Element Ausgangselemente
Zwei Geraden:
Gerade
Schnittpunkt
Gerade und Kreis:
Schnittpunkte
Zwei Kreise:
Schnittpunkte
Zwei Punkte:
Mittelpunkt
Punkt und Kreis:
Kreis
Mittelpunkt
Abstand und Punkt:
Versatz
Kreis:
Abstand
Mittelpunkt
Gerade und Punkt:
Normale
Gerade und
Bezugspunkt:
Normale
Winkel
Punkte:
Best-Fit-Gerade
Gerade und Kreis:
Normale
Zwei Geraden:
Winkelhalbierende
Gerade und
Abstand:
Versatz
Mehrere Kreise:
Best-Fit-Kreis
Kreis und Abstand:
Versatz
Zwei Punkte:
Verbindungsgera-
de
Zwei Kreise:
Verbindungsge-
rade zwischen
Mittelpunkten
Punkt und Gerade:
Normale
Zwei Geraden:
Schnittpunkt
(Scheitel)
ACU-RITE | DRO200, DRO300 | Betriebsanleitung | 11/2022
