Funktionen für messtechnische Anwendungen | Konturelemente messen
11.4.3

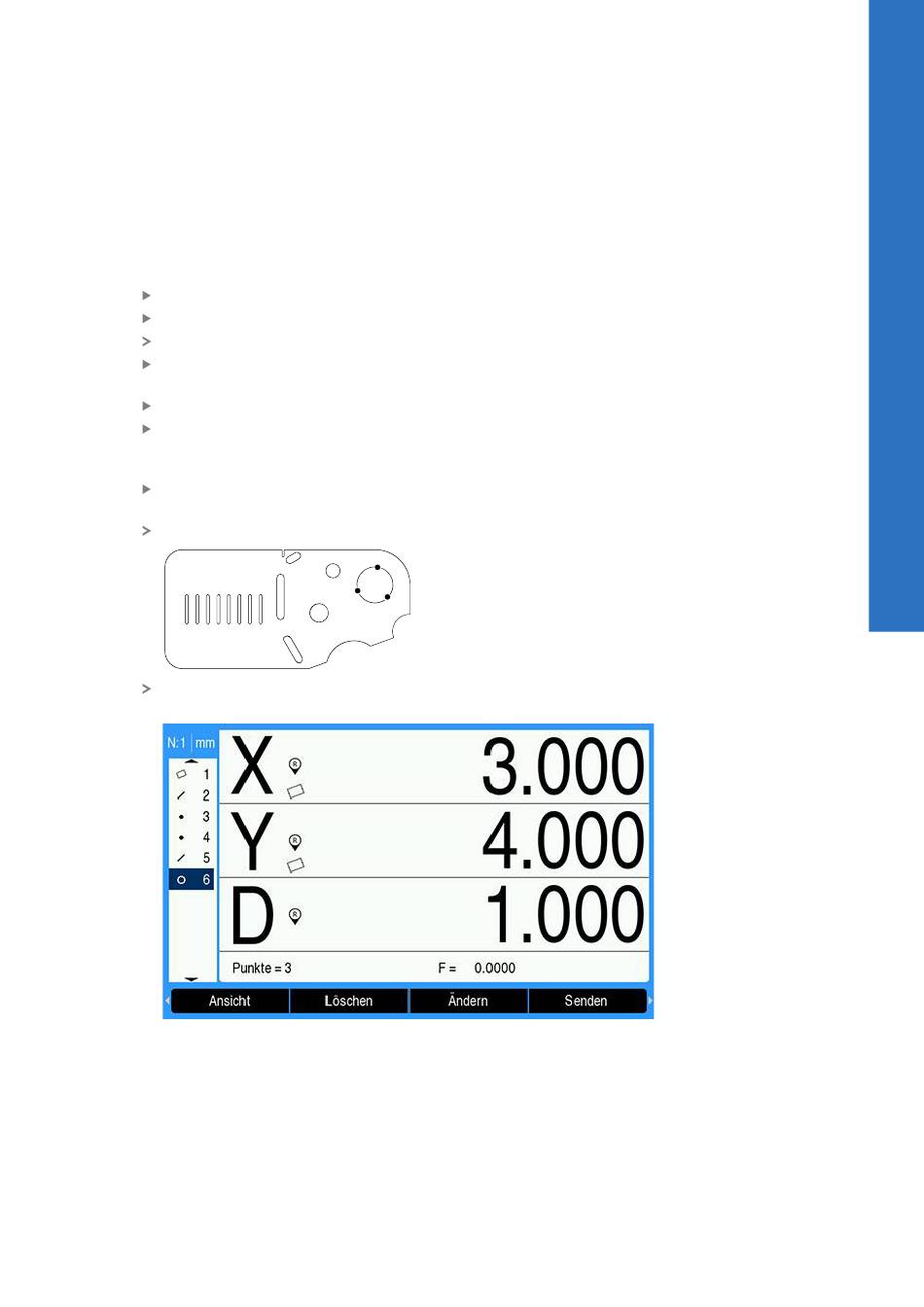

Kreis messen

Um einen Kreis zu messen, benötigen Sie mindestens drei Punkte. Maximal 30
Punkte können erfasst werden. Zur Definition des Kreises werden diese Punkte von
einem Fit-Algorithmus verarbeitet..
Kreis messen:
Softkey Messen drücken
Softkey Kreis drücken
Der Bildschirm „Kreis messen" wird angezeigt
Den Tisch verschieben, bis das Fadenkreuz über einem Punkt auf dem
Kreisumfang steht
Mit der Taste Enter bestätigen
Den Tisch verschieben, bis das Fadenkreuz über zwei anderen, gleichmäßig auf
dem Umfang verteilten Punkten steht und die Taste Enter drücken, um jeden
Punkt zu erfassen
Mit dem Softkey Fertigstellen die Messung abschließen, falls bei „Anzahl
Punkte" der Typ Frei gewählt ist
Ein Kreis wird auf dem Teil erfasst
Die Position und der Durchmesser des Kreises werden angezeigt und der Kreis
wird der Elementliste hinzugefügt
