ACU-RITE DRO200 Betriebsanleitung Seite 174

11
Bezugspunkt mithilfe der beiden Elementen (Ausrichtgerade und Gerade entlang
der linken Seite) konstruieren
Mithilfe der Ausrichtgeraden und der Geraden entlang der linken Seite konstruieren
Sie einen Punkt, der als Bezugspunkt verwendet wird.

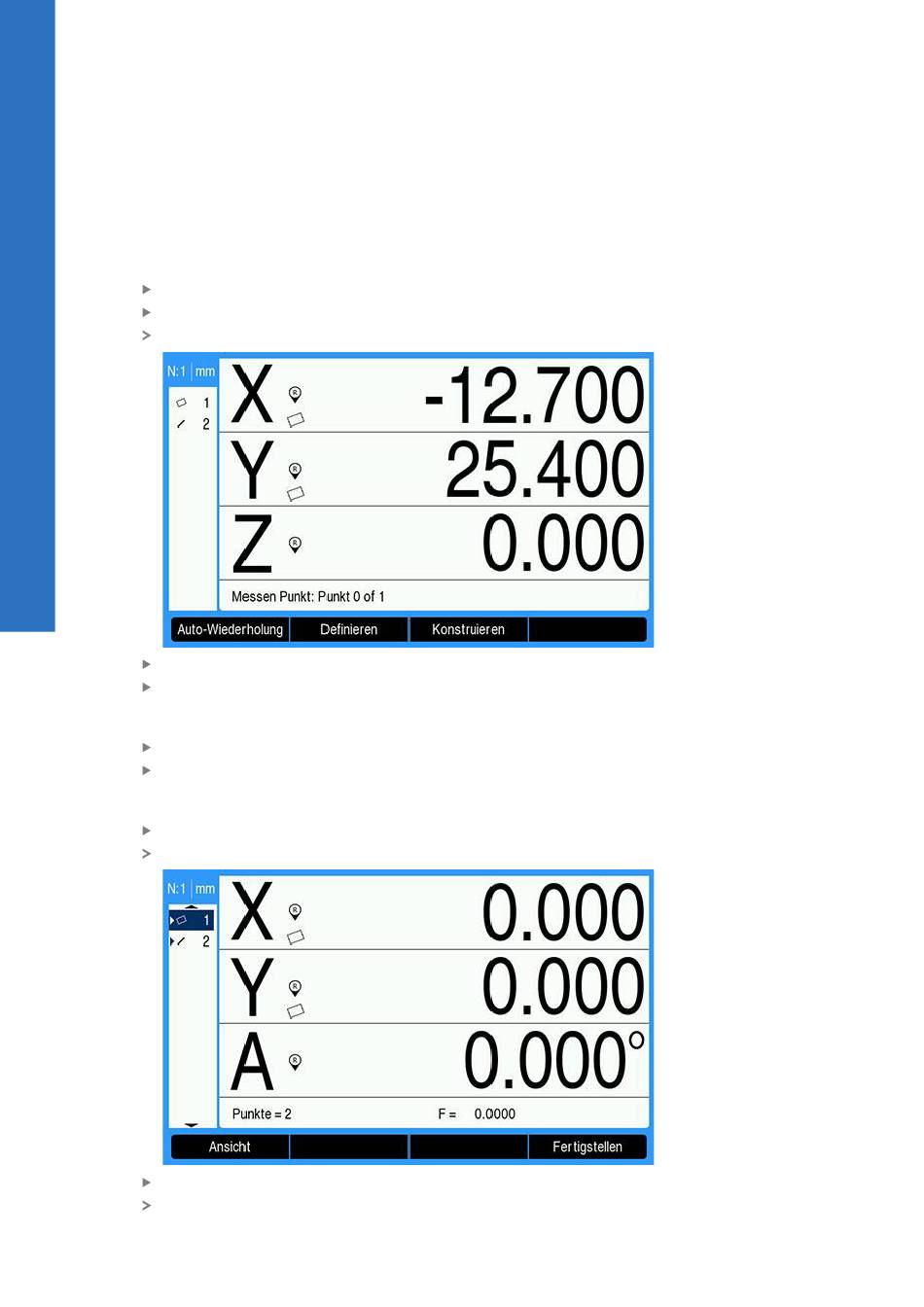

Einen Punkt zur Verwendung als Bezugspunkt konstruieren:
Softkey Messen drücken
Softkey Punkt drücken
Der Bildschirm „Punkt messen" wird angezeigt
Softkey Konstruieren drücken
Mit der Taste Pfeil nach oben oder Pfeil nach unten die Gerade wählen, die
erstellt wurde unter "Ausrichtgerade und Kante des Teils für die Konstruktion
eines Punkts messen"
Mit der Taste Enter bestätigen
Mit der Taste Pfeil nach oben oder Pfeil nach unten die Ausrichtgerade wählen,
die erstellt wurde unter "Ausrichtgerade und Kante des Teils für die Konstruktion
eines Punkts messen"
Mit der Taste Enter bestätigen
Die Konturelemente sind nun gewählt
Softkey Fertigstellen drücken, um den Punkt zu konstruieren
Der Punkt wird konstruiert und der Elementliste hinzugefügt
