Bedienungs- und
Wartungsanleitung
CF 1 R
Robin-Subaru EX 17
Artikelnr. 000100111
Artikelnr. 000100113
ab Masch.-Nr. 2100295
Weber Maschinentechnik GmbH
Im Boden 5 - 8 , 10
D-57334 Bad Laasphe-Rückershausen / Germany
Tel.: + 49 (0) 27 54 / 398 0
Fax: + 49 (0) 27 54 / 398 101
E-Mail: info@webermt.de
Web: www.webermt.de
CF 1 R
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Weber mt CF 1 R
Inhaltszusammenfassung für Weber mt CF 1 R
- Seite 1 Bedienungs- und Wartungsanleitung CF 1 R Robin-Subaru EX 17 Artikelnr. 000100111 Artikelnr. 000100113 ab Masch.-Nr. 2100295 Weber Maschinentechnik GmbH Im Boden 5 - 8 , 10 D-57334 Bad Laasphe-Rückershausen / Germany Tel.: + 49 (0) 27 54 / 398 0 Fax: + 49 (0) 27 54 / 398 101 E-Mail: info@webermt.de...
- Seite 2 CF 1 R...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Vorwort Sicherheitsvorschriften Bildliche Darstellung Gerätebeschreibung Technische Daten Tätigkeiten vor Arbeitsbeginn Starten Verdichten Außer Betrieb nehmen Wartungsübersicht Wartungsarbeiten Betriebsstoffe und Füllmengen Fehlersuche Lagerung Kontaktadressen CF 1 R... -
Seite 4: Vorwort
Bei Bedarf erhalten Sie weitere Informationen von Ihrem autorisierten WEBER-Händler oder über eine der Kontaktadressen auf der letzten Seite. Informationen zum aufgebauten Robin-Subaru-Benzinmotor sowie eine ET-Liste des Motors erhalten Sie unter www.robin-europe.de Die jeweils gültige Konformitätserklärung liegt jeder Maschinenlieferung bei. CF 1 R... -
Seite 5: Sicherheitsvorschriften
Bei dieser Maschine kann der zulässige Beurteilungsschallpegel von 80 dB(A) überschritten werden. Auch können für den Betreiber bei Einsatz der Maschine weitere Gefahren ausgehen. Es sind daher persönliche Schutzmaßnahmen zu ergreifen. Zur Schutzausrüstung gehören: Gehörschutz Schutzhelm Schutzschuhe Schutzhandschuhe CF 1 R... - Seite 6 Der Einsatz von Atemschutz bei diesem benzinbetriebenen Verdichtungsgerät ist ohne weitere Nach- weise und Maßnahmen in der Regel nicht zulässig! - da sich Co bei wiederholten Einsätzen im Blut sammelt - die Co-Filter nur eine sehr kurze Standzeit haben CF 1 R...
- Seite 7 Einzelteile oder Baugruppen ausgehen kann. Es ist nicht gestattet sich unter schwebende Lasten aufzuhalten oder zu arbeiten. Schmieröle und Kraftstoffe können bei Hautkontakt Hautkrebs verursachen. Bei Kontakt sind die kontaminierten Hautpartien unverzüglich mit geeignetem Waschmaterial zu reinigen. CF 1 R...
- Seite 8 Entsorgung Alle Betriebs- und Hilfsstoffe sind umweltgerecht gem. den jeweiligen länderspezifischen Vorschriften zu entsorgen. Wichtige Informationen für Bedienungs- und Wartungspersonal sind durch Piktogramme gekennzeichnet. Warnung vor gesundheitsschädlichen oder reizenden Stoffen Warnung vor einer Gefahrstelle Warnung vor schwebender Last Gehörschutz tragen Allgemeines Gebot Umweltschutz Schutzhelm Schutzschuhe Schutzhandschuhe CF 1 R...
-
Seite 9: Bildliche Darstellung

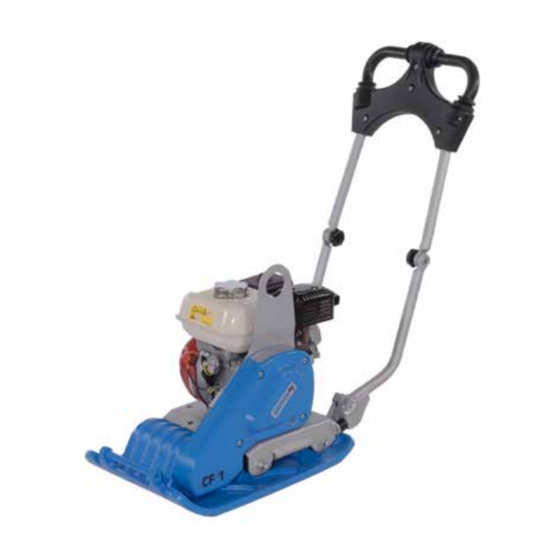

Bildliche Darstellung Gesamtansicht CF 1 1 Wassertank (Zubehör) 2 Motor 3 Handführungsbügel 4 Fahrwerk (Zubehör) 5 Motorkonsole 6 Bodenplatte 7 Gehörschutz (Aufkleber) CF 1 R... -
Seite 10: Gerätebeschreibung
Die Kraftübertragung auf den Schwingungserreger erfolgt mechanisch über einen Keilriemen. Bedienung Der Robin-Subaru-Benzinmotor wird mit dem angebauten Reversierstarter gestartet. Nach dem Start wird die Vibration über die am Motor angebrachte Fliehkraftkupplung zugeschaltet. Der Bodenverdichter wird an der Handführungsstange gelenkt. CF 1 R... -
Seite 11: Technische Daten
Schallleistungspegel L ermittelt nach EN ISO 3744 und EN 500, in dB (A) Vibrationswerte Hand-Arm-Vibration gewichteter Effektivwert der Beschleunigung ermittelt nach EN 500, in m/s² Die Einhaltung der Vibrationswerte ist gem. Richtlinie 2006/42/EG durch den Betreiber zu beachten. CF 1 R... - Seite 12 1 Bezeichnung 2 TYP ....................... 3 Serien-Nummer 4 Baujahr ......................5 Masse 6 Nennleistung kW CF 1 R...
-
Seite 13: Tätigkeiten Vor Arbeitsbeginn
Nur Hebewerkzeuge mit einer Mindesttragkraft von 150 kg verwenden. Nicht unter die schwebende Last treten. Fahrwerk montieren Handführungsstange(1)über die Maschine abknicken. Fahrwerk halter (1) mit Schrauben (2) an der Motorkonsole (3) befestigen Fahrwerk (1) im Fahrwerkhalter (2) befestigen. CF 1 R... - Seite 14 Korrekter Ölstand zwischen min. und max. Markierung. Bei Erreichen der min.-Markierung ist der Betrieb des Motors sofort einzustellen und der Ölstand bis zur max.-Markierung aufzufüllen.Gefahr von Motorschä- den bei Unterschreitung des Mindestölstandes bei ungünstigen Einsatzbedingungen. CF 1 R...
- Seite 15 Bei Arbeiten an der Kraftstoffanlage geeignete Lösch- mittel bereit halten. Feuer, offenes Licht und Rauchen verboten! Schutzmatte montieren Schutzmatte hinten einhängen. Mit Halter, Schrauben, Federringen und Muttern (1) an der Bodenplatte vorne befestigen. Darauf achten, daß die Schutzmatte unter der Bo- denplatte anliegt. CF 1 R...
- Seite 16 Halter (1) des Wassertanks mir 2 Schrauben (2) an der Motorkonsole (3) befestigen. Tank (1) in den Halter (2) des Wassertanks einhängen. Wassertank (1) mit Hebel (2) am Tankhalter arretieren. Wasserzufuhr durch Schließen des Wasserventils (1) ggfs. stoppen. Bei Frostgefahr den Wassertank vollständig entleeren. CF 1 R...
-
Seite 17: Starten
, mit beiden Händen, vollständig durchziehen. Nachdem der Motor warm gelaufen ist, Chokehebel nach rechts schieben (öffnen). Verdichten Wasserventil (1) öffnen. Gashebel (1) in Vollgasstellung bringen Fahrgeschwindigkeit und Fahrtrichtung mit Handgriff (1) regeln. Maschine nur im Griffbereich der Handführungsstange führen. CF 1 R... -
Seite 18: Außer Betrieb Nehmen
Kurzschlußknopf (1) in Stellung "0" - OFF - drehen. Bei Arbeitspausen, auch wenn sie nur von kurzer Dauer sind, muß die Maschine außer Betrieb gesetzt werden. Abgestellte Geräte, die ein Hindernis darstellen, sind durch augenfällige Maßnahmen abzusichern. CF 1 R... -
Seite 19: Wartungsübersicht
Öle, Fette, ölgetränkte Lappen, ausgetauschte, mit Öl verschmutzte Teile umweltgerecht entsorgen. Schmieröle und Kraftstoffe können bei Hautkontakt Hautkrebs verursachen. Bei Kontakt sind die kontaminierten Hautpartien unverzüglich mit geeignetem Waschmaterial zu reinigen. Soweit im Rahmen der Wartungsarbeiten zugänglich, sämtliche Schraubverbindungen auf Zu- stand und festen Sitz überprüfen. CF 1 R... -
Seite 20: Wartungsarbeiten
Bei Kontakt sind die kontaminierten Hautpartien unverzüglich mit geeignetem Waschmaterial zu reinigen. Luftfilterpatrone reinigen/wechseln Luftfilterdeckel (1) abschrauben. Luftfiltereinsatz (1) aus dem Luftfiltergehäuse entnehmen. Luftfiltereinsatz gem. Vorschrift des Motorenherstellers reinigen, bei Beschädigung oder extremer Verschmutzung austauschen. Öle, Fette, ölgetränkte Lappen, ausgetauschte, mit Öl verschmutzte Teile umweltgerecht entsorgen. CF 1 R... - Seite 21 Auffanggefäß so groß wählen, daß kein Öl ins Erdreich gelangen kann. Aufgefangenes Altöl umweltgerecht ent- sorgen (Altölverordnung). Ölflecken bzw. Ölrückstände auf-/abwischen und Putz- lappen umweltgerecht entsorgen. Keilriemen überprüfen Keilriemenschutz (1) entfernen. Keilriemen (1) auf Risse, ausgebrochene Flanken sowie Verschleiß prüfen. Bei zu großem Verschleiß - Keilriemen austauschen. CF 1 R...
- Seite 22 Keilriemen austauschen Keilriemenschutz (1) entfernen. Keilriemenscheibe (1) mit einem Keil (2) blockieren Schraube (1) der Keilriemenscheibe (2) lösen. Keilriemenscheibe (1) abnehmen und Keilriemen (1) ersetzen. Keilriemenschutz (1) montieren. CF 1 R...
-
Seite 23: Betriebsstoffe Und Füllmengen
0,3 l Fehlersuche Fehler Mögliche Ursache Abhilfe Bodenverdichter läßt Startvorgang wie vorge- Bedienungsfehler sich nicht starten schrieben durchführen Kraftstoffmangel Kraftstoffvorrat prüfen Kraftstoffilter Kraftstoffilter wechseln verschmutzt Luftfilterpatrone reinigen Luftfilter verschmutzt / wechseln Keine Vibration/ kein Vibratorkeilriemen Vibratorkeilriemen oder unzureichender defekt wechseln Vorlauf CF 1 R... -
Seite 24: Lagerung
Einfüllstutzen aufffüllen Ölstand prüfen, ggfs. bis zur oberen Ölstandsmarkierung auffüllen Motor - Luftfilter prüfen, reinigen, ggfs. austauschen Kraftstofffilter prüfen, ggfs. austauschen Alle blanken Teile/Gashebel/Gaszüge/ - ölen/fetten Sicherungsbolzen Soll die Maschine länger als sechs Monate gelagert werden, sind weitere Maßnahmen mit dem Weber-Service abzusprechen. CF 1 R... - Seite 25 CF 1 R...
- Seite 26 CF 1 R...
-
Seite 27: Kontaktadressen
Süd - WEBER Maschinentechnik do Brasil Telefon + 55 (0) 51- 587 3044 Amerika Rua João Werno Erhart, 4691 Telefax + 55 (0) 51- 587 2271 Bairro Rincão 93310-405 Novo Hamburgo /RS E-Mail webermt@webermt.com.br Brasil CF 1 R... - Seite 28 > Vibrationsplatten > Rüttelstampfer > Vibrationswalzen > Fugenschneider > Innenvibratoren und Umformer > Glättmaschinen Weber MASCHINENTECHNIK GmbH Im Boden 57334 Bad Laasphe - Rückershausen Telefon 027 54 / 398 0 - Telefax 027 54 / 398 101 CF 1 R...
