1.2.2

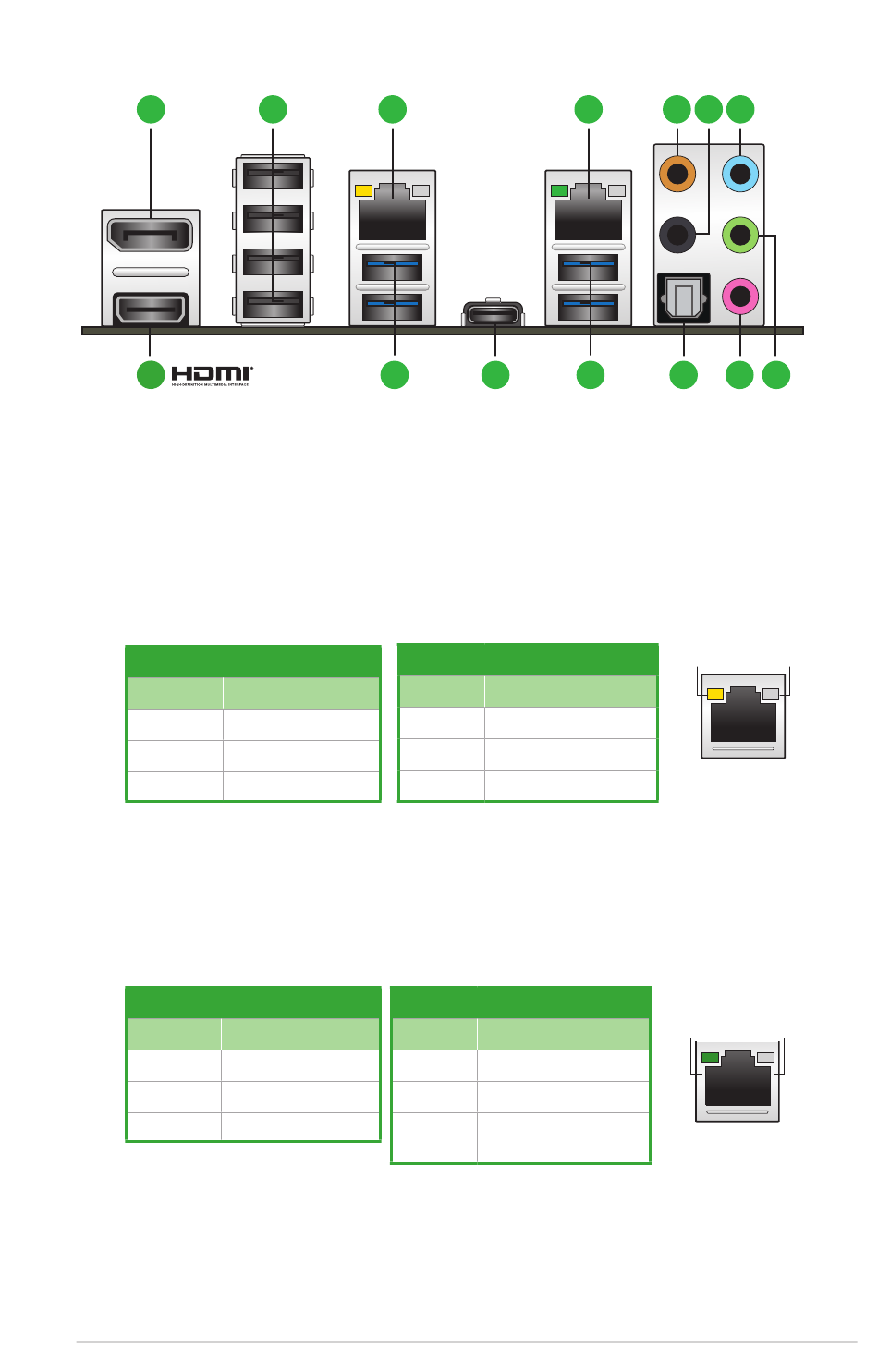

Rücktafelanschlüsse
1
8
1.
DisplayPort IN-Anschluss. Dieser Anschluss dient der Grafikkartensignaleingabe, wozu eine
Verbindung mit einer zusätzlichen Grafikkarte über ein DisplayPort-Kabel erforderlich ist.
2.
USB 2.0-Anschlüsse. Diese Universal Serial Bus (USB)-Anschlüsse sind für USB 2.0 Geräte.
3.
Ethernet-Anschluss. Dieser Anschluss erlaubt eine Gigabit-Verbindung zu einem Local Area
Network (LAN) mittels eines Netzwerk-Hubs. In der folgenden Tabelle finden Sie die LED-
Anzeigen für den Ethernet-Anschluss.
Ethernet-Anschluss LED-Anzeige
Aktivitäts-/Verbindungs-LED
Status
Beschreibung
AUS
Nicht verbunden
ORANGE
Verbunden
BLINKEND
Datenaktivität
4.
2,5 G Ethernet-Anschluss. Dieser Anschluss erlaubt eine 2,5 Gb/s Ethernet-Verbindung zu
einem Local Area Network (LAN) mittels eines Netzwerk-Hubs. In der Tabelle auf der nächsten
Seite finden Sie die LED-Anzeigen für den Ethernet-Anschluss.
LED-Anzeige des Realtek 2,5 G Ethernet-Anschlusses
Aktivitäts-/Verbindungs-LED
Status
Beschreibung
AUS
Nicht verbunden
GRÜN
Verbunden
BLINKEND Datenaktivität
5.
Center-/Subwoofer-Anschluss (orange). Mit diesem Anschluss verbinden Sie den Center-/
Subwoofer-Lautsprecher.
6.
Hinterer Lautsprecher-Ausgang (schwarz). Mit diesem Anschluss verbinden Sie die hinteren
Lautsprecher in einer 4-, 5.1- und 7.1-Kanal Audio-Konfiguration.
ProArt B660-CREATOR D4
2
3
9
Speed-LED
Status
AUS
ORANGE
GRÜN
Speed-LED
Status
AUS
GRÜN
ORANGE
4
10
9
Beschreibung
10 Mb/s-Verbindung
100 Mb/s-Verbindung
1 Gb/s-Verbindung
Beschreibung
Nicht verbunden
2,5 Gb/s-Verbindung
1 Gb/s- / 100 Mb/s- /
10 Mb/s-Verbindung
5
6
7
11
12 13
ACT/LINK
LED
SPEED LED
LAN-Port
ACT/LINK
SPEED LED
LED
LAN-Port
1-7
