ATX-Netzschalter / Soft-Aus-Schalter (2-polig PWRSW)
Dieser Header ist für die Ein-/Austaste des Systems. Durch Drücken des Netzschalters wird
das System eingeschaltet oder wechselt das System in den Sparmodus oder Soft-Aus-Modus,
je nach den Einstellungen des Betriebssystems. Drücken Sie den Netzschalter länger als vier
Sekunden, während das System eingeschaltet ist, dann wird das System ausgeschaltet.
•
Reset-Taste (2-polig RESET)
Dieser 2-polige Header ist für die am Gehäuse befestigte Reset-Taste, über die das System ohne
Ausschalten neu gestartet wird.
19. Thermischer Sensor-Header
Der Header für thermische Sensoren ermöglicht Ihnen, einen Sensor zur Überwachung der
Temperatur der Geräte und der kritischen Komponenten im Inneren des Motherboards zu verbinden.
Schließen Sie den thermischen Sensor an und platzieren Sie ihn am Gerät oder an der Komponente
des Motherboards, um die Temperatur zu messen.
Der thermische Sensor ist separat erhältlich.

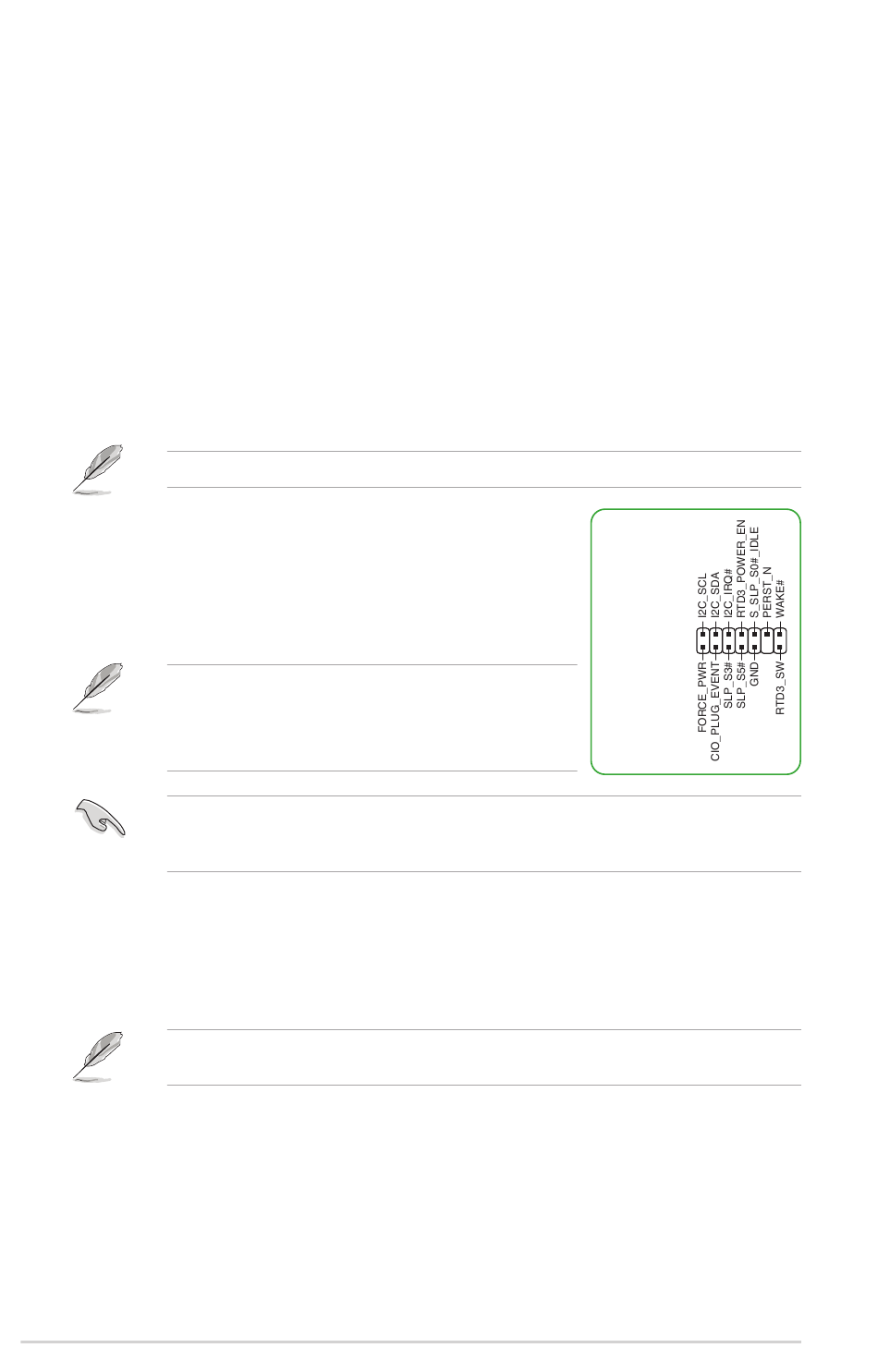

20. Thunderbolt™-Header
Der Thunderbolt™-Header ermöglicht Ihnen, eine Thunderbolt™-E/A-
Zusatzkarte zu verbinden, die von der Intel Thunderbolt™ Technologie
unterstützt wird, sodass Sie Thunderbolt™-fähige Geräte in einer
Reihenschaltungskonfiguration anschließen können.
•
•
Die Thunderbolt™-Karte kann nur verwendet werden, wenn sie im PCIEX16 (G3) Steckplatz
installiert ist. Stellen Sie sicher, dass Ihre Thunderbolt™-Karte in den PCIEX16 (G3) Steckplatz
installiert wird.
21. Q-LEDs
Die Q-LEDs prüfen Schlüsselkomponenten (CPU, DRAM, VGA und Systemstartgeräte) während
des Motherboard-Startvorgangs. Wenn ein Fehler gefunden wird, leuchtet die LED der kritischen
Komponente, bis das Problem gelöst ist.
Die Q-LEDs zeigen die wahrscheinlichste Ursache des Fehlers und somit den Ausgangspunkt für die
Problembehandlung an. Die tatsächliche Ursache kann sich jedoch von Fall zu Fall unterscheiden.
22. LED für 8-poligen Stromstecker
Die LED für den 8-poligen Stromstecker leuchtet, um anzuzeigen, dass der 8-polige Stromstecker
nicht angeschlossen ist.
1-6
Die Thunderbolt™-E/A-Zusatzkarte und das Thunderbolt™-
Kabel sind separat erhältlich.
Bitte besuchen Sie die offizielle Webseite Ihrer gekauften
Thunderbolt-Karte für weitere Details zur Kompatibilität.
TB_HEADER
PIN 1
Kapitel 1: Produkteinführung
