Epson TM-T88V Benutzerhandbuch
Vorschau ausblenden
Andere Handbücher für TM-T88V:
- Benutzerhandbuch (68 Seiten) ,
- Installationshandbuch (2 Seiten)
Inhaltsverzeichnis
Werbung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Epson TM-T88V
Inhaltszusammenfassung für Epson TM-T88V

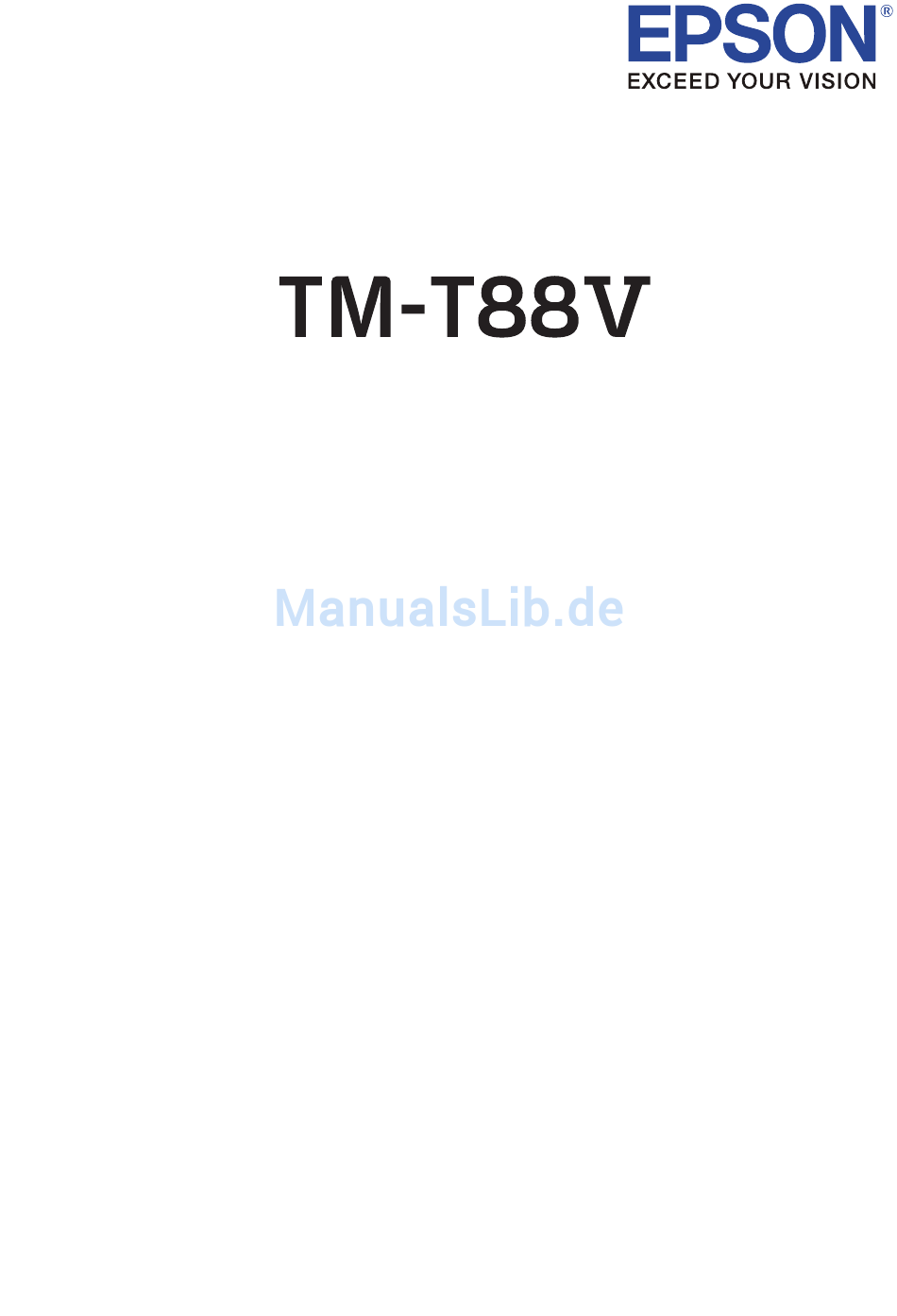

- Seite 1 English Benutzerhandbuch M00023801DE TM-T88V Benutzerhandbuch 1...
-
Seite 2: Normen Und Genehmigungen
Bedienungs- und Wartungsanleitungen der Seiko Epson Corporation genau einzuhalten. Die Seiko Epson Corporation ist nicht haftbar für Schäden oder Probleme, die bei Verwendung von Optionen oder Verschleißteilen auftreten, die nicht als Original-Epson-Produkte oder von der Seiko Epson Corporation zugelassene Epson Produkte gelten. -
Seite 3: Wichtige Sicherheitshinweise
Wenn Wasser oder andere Flüssigkeiten in dieses Produkt eindringen, ziehen Sie sofort den Netzstecker heraus und benachrichtigen Sie einen Fachhändler oder Ihr Seiko Epson Service Center. Wenn das Gerät weiter verwendet wird, kann dies einen Brand verursachen. Die Abdeckung des DIP-Schalters muss nach dem Öffnen und der Einstellung des DIP-Schalters unbedingt geschlossen und fest verschraubt werden. -
Seite 4: Verwendungshinweise
Zuverlässigkeit/Sicherheit ankommt, wie beispielsweise in der Raumfahrt, bei primären Kommunikationseinrichtungen, Kernenergiekontrollanlagen oder medizinischen Vorrichtungen für die direkte medizinische Pflege usw., überlegen Sie bitte nach umfassender Evaluierung genau, ob das Produkt für Ihre Zwecke geeignet ist. 4 TM-T88V Benutzerhandbuch... -
Seite 5: Herunterladen Von Treibern, Dienstprogrammen Und Handbüchern
Netzkabel* Garantiezertifikat* ❏ ❑ Installationshandbuch TM-T88V Software & Documents Disc * Ist je nach Druckermodell möglicherweise nicht im Lieferumfang enthalten. Herunterladen von Treibern, Dienstprogrammen und Handbüchern Die neuesten Versionen der Treiber, Dienstprogramme und Handbücher können von folgenden Webadressen heruntergeladen werden. -
Seite 6: Horizonte Oder Vertikale Druckerinstallation
Anschlussabdeckung am Drucker angebracht ist. Einrichten des Druckers Um den Drucker einzurichten, befolgen Sie die nachstehenden Schritte. Schließen Sie die Kabel an Bringen Sie die Anschlussabdeckung an. Ordnen Sie die Kabel. Installieren Sie das Rollenpapier. 6 TM-T88V Benutzerhandbuch... -
Seite 7: Anschließen Der Kabel
Anschlüssen auf der Druckerrückseite. Die einzelnen Anschlüsse und ihre Form finden Sie in der untenstehenden Abbildung. (Befestigte Schnittstellen können sich je nach Druckermodell unterscheiden.) IEEE1284 RS-232 10BASE-T/ DC24V 100BASE-TX Verbinden Sie das Schnittstellenkabel mit dem Computer. Stecken Sie den Netzstecker in eine Steckdose. TM-T88V Benutzerhandbuch 7... -
Seite 8: Anbringen Der Anschlussabdeckung
Drücken Sie die Anschlussabdeckung nach unten, damit diese auf das Druckergehäuse einrastet. Haken Zum Entfernen der Anschlussabdeckung drehen Sie den Drucker um, drücken Sie die Abdeckung nach unten und die beiden Seiten nach innen, um die Haken der Abdeckung vom Druckergehäuse zu lösen. 8 TM-T88V Benutzerhandbuch... - Seite 9 Vorderseite führen, indem Sie sie durch die Öffnung auf der Unterseite des Druckers schieben. Falls Sie das USB-Kabel durch den Kabelausgang auf der Rückseite führen wollen, legen Sie das Kabel unter den Haken an dem Drucker, um das Ablösen des Kabels zu verhindern. Haken TM-T88V Benutzerhandbuch 9...
-
Seite 10: Einlegen Des Rollenpapiers
Befolgen Sie die nachstehenden Schritte für die Installation von Rollenpapier. Wenn Sie über die Rollenpapierführung die Papierbreite ändern möchten, lesen Sie bitte unter “Änderung der Papierbreite” auf Seite 12. Drücken Sie die Taste für das Öffnen der Abdeckung, um die Rollenpapierabdeckung zu öffnen. 10 TM-T88V Benutzerhandbuch... - Seite 11 Entfernen Sie die eventuell vorhandenen gebrauchten Rollenpapierhülsen und legen Sie das Rollenpapier ein. Die korrekte Laufrichtung des Papiers wird in der untenstehenden Abbildung dargestellt. Ziehen Sie das Papier etwas heraus und schließen Sie die Rollenpapierabdeckung. Reißen Sie das Papier ab. TM-T88V Benutzerhandbuch 11...
-
Seite 12: Anbringen Der Ein-/Aus-Schalter-Abdeckung
Nachdem Sie die Papierbreite von 80 mm auf 58 mm geändert haben, kann diese nicht mehr auf 80 mm zurück geändert werden. Nehmen Sie beim Ändern der Papierbreite die Einstellungen für die Papierbreite unbedingt mit der Anwendungssoftware für den TM-T88V vor. Öffnen Sie die Rollenpapierabdeckung. 12 TM-T88V Benutzerhandbuch... - Seite 13 Stellen Sie sicher, dass der Abstand zwischen der oberen Blattkante und der Nut in der Rollenpapierführung (siehe Punkt a in Abbildung) 0,5 mm oder weniger beträgt. Blätter für 58 mm Papierbreite Installieren Sie das Rollenpapier korrekt. Schließen Sie die Rollenpapierabdeckung. TM-T88V Benutzerhandbuch 13...
-
Seite 14: Fehlersuche
Berühren Sie nicht den Thermodruckkopf und dessen Rahmen auf der Seite (wie dargestellt durch den Kreis in der untenstehenden Abbildung), da dieser nach dem Druck sehr heiß sehr kann. Lässt sich die Rollenpapierabdeckung nicht öffnen, befolgen Sie die nachstehenden Schritte. Schalten Sie den Drucker aus. 14 TM-T88V Benutzerhandbuch... - Seite 15 Drehen Sie das Rädchen, bis ein Dreieck in der Öffnung sichtbar ist. Auf diese Weise wird das Messer in die Ausgangsstellung gebracht. Am Papierabschneider befindet sich ein entsprechendes Hinweisschild. Schließen Sie die Abdeckung des Papierabschneiders. Öffnen Sie die Rollenpapierabdeckung, und beseitigen Sie den Papierstau. TM-T88V Benutzerhandbuch 15...
- Seite 16 Schalten Sie den Drucker aus, öffnen Sie die Rollenpapierabdeckung und reinigen Sie das Thermoelement des Thermokopfes mit einem mit Alkohollösung (Ethanol oder IPA) befeuchteten Wattestäbchen. Epson empfiehlt, den Thermokopf regelmäßig zu reinigen (im Allgemeinen alle drei Monate), um die ursprüngliche Druckqualität beizubehalten. 16 TM-T88V Benutzerhandbuch...
-
Seite 17: Einstellung Der Dip-Schalter
Stellen Sie anhand eines feinspitzigen Werkzeugs die DIP-Schalter ein. Bringen Sie die Abdeckung der DIP-Schalter wieder an und schrauben Sie sie mittels der Schraube fest. Die neue Einstellung wird nach dem Einschalten des Druckers aktiv. DSW2 DSW1 TM-T88V Benutzerhandbuch 17... -
Seite 18: Dip-Schaltereinstellungen
*1: Wenn die DIP-Schalter 1-7 und 1-8 eingeschaltet sind, kann die Übertragungsgeschwindigkeit aus einer von Druckdichte/Geringe Leistung Sch2-3 Sch2-4 sieben Geschwindigkeiten ausgewählt werden: 2400, Druckdichte “Normal” 4800, 9600, 19200, 38400, 57600, und 115200 bps über Steuerbefehle. Druckdichte “Mittel” Druckdichte “Dunkel” Nicht einstellen 18 TM-T88V Benutzerhandbuch... -
Seite 19: Technische Daten
Font B: 0,99 × 2,40/0,99 × 4,80/1,98 × 2,40/1,98 × 4,80 mm Zeichenaufbau Font A (Standard): 12 × 24; Font B: 9 × 17 (einschließlich 2 Punkte horizontaler Abstand) Anzahl der Zeichen Alphanumerische Zeichen: 95; Internationale Zeichensätze: 18 Sätze Erweiterte Grafiken: 128 × 43 Seiten (einschließlich benutzerdefinierter Seite) TM-T88V Benutzerhandbuch 19... - Seite 20 *1: Diese Werte gelten für den Fall, dass die Papierbreite durch das Installieren der Rollenpapierführung und das Einstellen der Papierbreite mithilfe von Anwendungssoftware für den TM-T88V auf 58 mm geändert wurde. Die Rollenpapierführung ist je nach Druckermodell eventuell nicht im Lieferumfang enthalten.
