Inhalt Einleitung Allgemeine Sicherheitshinweise Produktbeschreibung / Technische Daten Modell PT-S mit eigenem Sitz 3.1.1 Technische Daten des Modells PT-S 3.1.2 Lieferumfang Modell PT-S 3.1.3. Anbringung der Fußstütze am Modell PT-S Modell PT-Outdoor mit eigenem Sitz 3.2.1 Technische Daten des Modells PT-Outdoor 3.2.2 Lieferumfang Modell PT-Outdoor Modell PT-Universal für viele Rollstuhltypen 3.3.1 Technische Daten des Modells PT- Universal...
Seite 3
5.2.6 Transportstuhl absetzen (PT-Universal) 5.2.7 Aufnehmen der Rollstühle beim PT- Plus und PT-Adapt 5.2.8 Abnehmen des Li f tkar PT-Plus und PT-Adapt vom Rollstuhl Fahren auf der Treppe Allgemeine Hinw eise für das Fahren auf der Treppe Das Treppensteigen aufwärts Das Treppensteigen abwärts Fahren auf der Wendeltreppe Der Liftkar PT kann auf der Treppe abgelegt werden...
1 Einleitung Herzlichen Glückwunsch! Mit dem Liftkar PT erhalten Sie einen sicheren Treppensteiger zur Beförderung von gehbehinderten Personen auf Treppen nach oben bzw . unten mit Hilfe einer Begleitperson. Der Liftkar PT ist ein mobiles Gerät; das heißt, Sie können es überall bzw . auf nahezu jeder Treppe verw enden. Damit erw erben Sie ein Stück Freiheit und gleichzeitig bedeutet das eine Entlastung der Wirbelsäule für jene Personen, w elche die Gehbehinderten bisher tragen mussten.
Seite 5
Achten Sie darauf, dass sich w ährend der Fahrt keine Personen auf der Treppe unterhalb des Gerätes befinden. Beim Personentransport mit Liftkar Treppensteigern muss ausnahmslos ein Sicherheitsgurt verw endet w erden. Sicherheitsgurt muss immer w ährend Betriebes Treppensteigers, egal ob mit oder ohne Person gefahren w ird, aus Sicherheitsgründen geschlossen sein und darf keinesfalls rechts oder links herabhängen.

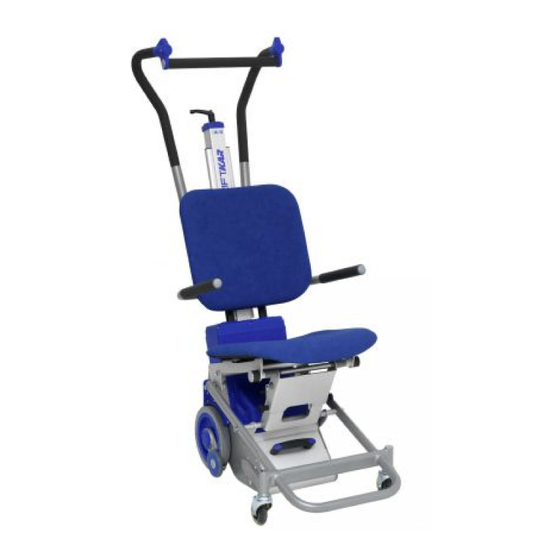

3 Produktbeschreibung / Technische Daten 3.1 Modell PT-S mit eigenem Sitz Treppensteigender Schiebestuhl mit Rücken- teil und klappbaren Armlehnen am Griffteil verstellbar befestigt. Griffteil, Akku und Hubeinheit schnell zerlegbar mit nur einer verlustsicheren Hebelschraube. Platz sparend mit nach unten klappbarem Sitzteil. Zw ei Ausführungen für 130 kg und 160 kg Personengew icht.
3.1.2. Lieferumfang Modell PT-S Im Karton müssen bei der Lieferung folgende Teile enthalten sein: Hubeinheit inkl. Sitz (mit Beckengurt) Griffeinheit mit Rückenlehne und klappbaren Armlehnen Akku Ladegerät Gebrauchsanweisung Sollte eines dieser Teile fehlen oder beschädigt sein, w enden Sie sich bitte an den Fachhändler, der Ihnen den Treppensteiger geliefert hat.
3.2 Modell PT-Outdoor mit eigenem Sitz Treppensteigender Schiebestuhl w ie PT-S (siehe 3.1), jedoch mit 260 m m großen Laufrädern und 430 m m Spurbreite. Robuste Stufenbremse Durchmesser innerhalb des Rades; rollt leise und überw indet vorw ärts Erhöhungen bis 25 problemlos.
3.3 Modell PT-Universal für viele Rollstuhltypen Mit diesem Modell ist es möglich, sämtliche Rollstuhltypen (auch Sportrollstühle) ohne jegliche Adaptierungen und kom plett m it den Rädern auf der Treppe zu transportieren. Mit seitlich ausklappbaren Auslegern für die Rollstuhlräder und einer handlich verstellbaren Halteklammer zum einfachen Einhaken der Rückenlehne (maximale Breite von 495 mm).
Halteklammer 3.3.1 Technische Daten des Modells PT-Universal M ax. Tragkraft: 130 kg (PT-Universal 130) (inkl. Rollstuhl) 160 kg (PT-Universal 160) M aximale Breite der Rückenlehne: 495 mm M aximale Spurbreite der Rollstuhlräder:730 mm (gemessen an der Außenseite der Räder) ...
3.3.2. Lieferumfang Modell PT-Universal Im Karton müssen bei der Lieferung folgende Teile enthalten sein: Hubeinheit mit seitlich ausklappbaren Auslegern Griffeinheit inkl. Halteklammer Akku Ladegerät Gebrauchsanweisung Sollte eines dieser Teile fehlen oder beschädigt sein, w enden Sie sich bitte an den Fachhändler, der Ihnen den Treppensteiger geliefert hat.
Beim Personentransport mit Liftkar-Treppensteigern muss ausnahmslos ein Sicherheitsgurt verwendet werden. 3.4.1 Technische Daten des Modells PT-Fold M ax. Tragkraft: 130 kg (PT-Fold 130) (Personengew icht) 160 kg (PT-Fold 160) Raddurchmesser: 200 mm Spurbreite (außen): 297 mm Gesamtgewicht: 28 kg Ungefährer ...
3.5 Modell PT-Plus (plus Rollstuhl) Treppensteiger plus vollw ertigem Rollstuhl (Selbstfahrer) mit integriertem Adapter. Der Treppensteiger kann also an- und abgekuppelt w erden. Auf der Ebene als normaler Rollstuhl verw endbar auch mit angehängtem Treppensteiger. Zum Fahren auf der Treppe w erden die Rollstuhlräder (mit Steckachsen) auf eine höher gelegene Position eingesteckt (siehe Bild).
3.6 Modell PT-Adapt Treppensteiger für die Anbringung von Rollstühlen mittels Adaptern. Zw ei Ausführungen mit 130 kg und 160 kg Tragkraft inkl. Rollstuhl. Liftkar PT-Adapt 130 Art.-Nr. 045 721 Liftkar PT-Adapt 160 Art.-Nr. 045 722 Beim An- und Abbau der Adapter w ird die Struktur des Rollstuhls nicht verändert.
3.6.2. Lieferumfang Modell PT-Adapt Im Karton müssen bei der Lieferung folgende Teile enthalten sein: Hubeinheit Griffeinheit Akku Ladegerät Gebrauchsanweisung Sollte eines dieser Teile fehlen oder beschädigt sein, w enden Sie sich bitte an den Fachhändler, der Ihnen den Treppensteiger geliefert hat. Wichtig: Am Rollstuhl m üssen die speziellen Halterungen zur Anbringung des Treppensteigers Liftkar PT vorhanden sein.
Seite 18
Daten zur elektromagnetischen Verträglichkeit (EMV) der Hubeinheit EMV-Allgemeine Daten Emission Übereinstimmung RF-Emission according group 1 EN 55011 RF-Emission according Class B EN 55011 Generation of mains harmonics Battery operation, not applicable following IEC 61000-3-2 Generation of mains harmonics Battery operation, not applicable following IEC 61000-3-3 EMV-Tabelle 202 Susceptibility...
Hinw eis zur Elektromagnetischen Verträglichkeit (EMV) Die elektrischen Antriebe entsprechen den Schutzanforderungen, die in der Richtlinie des Rates zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die elektromagnetische Verträglichkeit (EMV) (2004/108/EC) genannt sind. Es kann jedoch nicht vollständig ausgeschlossen w erden, dass unter bestimmten Voraussetzungen eine gegenseitige Störung, insbesondere bei Verw endung von Mobiltelefonen, unter...
4 Bedienelemente 4.1 Schaltkopf am oberen Ende der Säule 4.1.1 Hauptschalter (1) Über den Hauptschalter (Wippschalter) w ird das Gerät mittels Sicherheitsschaltung eingeschalten. Durch nochmaliges Drücken schaltet das Gerät w ieder ab! Bei Nichtbenutzung schaltet das Gerät nach 10 Minuten automatisch ab. 4.1.2 Geschwindigkeitsschalter (2) Schaltet die verschiedenen Steiggeschwindigkeiten des Hubsystems.
Der Liftkar PT wird nach Betätigen des Hauptschalters aus Sicherheitsgründen automatisch immer zuerst in die Einzelstufen-Steuerung gebracht. In diesem Modus kommt das Hubteil mit den Stützrädern nach jeder vollständigen Umdrehung in einer neutralen Position zwischen den Haupträdern zum Stillstand. Der nächste Steigzyklus wird durch erneutes Drücken des AUF/AB-Tasters (4.2) eingeleitet.
4.2 AUF/AB-Taster links und rechts am Griff Der AUF/AB-Taster ist gekennzeichnet durch einen neutralen Mittelstand (0) und abwärts zw ei Dreiecke, die von der Bedienperson w eg (nach vorne) und zur Bedienperson (nach hinten) zeigen. aufwärts Hinunter-fahren oder Ab: Pfeil nach vorne drücken Hinauf-fahren oder Auf: Pfeil nach hinten drücken 4.3 Klemmschraube am Verstellgriff...
5 Inbetriebnahme 5.1 Hubeinheit, Akku und Griffeinheit Die Inbetriebnahme des Liftkar PT als Basisgerät besteht aus folgenden Schritten: 1. Akku Aussparung in Richtung Sockel auf das rotbraune Kontaktgehäuse an der Hubeinheit platzieren (Foto 1). 2. Die Säule der Griffeinheit in die Aussparung des Akkus schieben (Foto 2) und am Sockel aufsetzen.
5. Mit dem Hauptschalter das Gerät einschalten (LED-Anzeige sollte grün leuchten!). 6. Fahrgeschw indigkeit I-II-III ausw ählen. 7. Bremsentest ausführen (siehe 9.4). 8. Nur für geübte Fahrer: vor eingestellte Einstufen-Steuerung eventuell umschalten auf Dauerlauf mit Drucktaster 3. Hinweis: Die Schraubspindel drückt mit einer Feder auf den Sockel. Diese Konstruktion gibt mehr Sicherheit, weil die Feder versucht, die Säule hoch zu drücken, falls die Spindel nicht oder zu gering angeschraubt ist.
5.2 Erweiterte Inbetriebnahme je nach Modell Die Sicherheit und das Befinden der transportierten Person hat w ährend der Benutzung des Treppensteigers oberste Priorität. Befolgen Sie daher die eingangs aufgeführten Sicherheitshinweise und beachten Sie die Empfehlungen bei der Geräteeinw eisung. In den nachfolgend aufgeführten unter Umständen auftretenden Ausnahme- situationen verfahren Sie w ie folgt: ...
Aussteigen lassen 5.2.2 Aufnehmen von Rollstühlen beim Liftkar PT-Universal (allgemeine Info) Mit dem Liftkar PT-Universal ist es möglich, sämtliche Rollstuhltypen bis zu einer maximalen Breite von 495 mm, gemessen am Rückenteil des Rollstuhls (auch Sportrollstühle), ohne jegliche Adaptierungen und komplett mit den Rädern auf der Treppe zu transportieren.
Seite 29
Hinw eis 3: Falls die Klammer nachträglich auf der Säule montiert wird, sollte man darauf achten, dass die Gleitstücke verdreht sind, damit genügend Spiel vorhanden ist, um die Klammer ohne Mühe auf die seitlichen Schienen der Säule zu schieben. Eine eventuell montierte Kopfstütze muss herausgenommen werden, um die Klammer montieren zu können.
5.2.3 Selbstfahrer-Rollstuhl aufnehmen (PT-Universal) Mittig bis an die Ausleger heranf ahren (nicht hinauf ) Klammer auseinander ziehen ohne Motor: PT nach v orne kippen bis mit Motor: mit Steigsystem langsam hochf ahren (Taster „aufwärts“) bis Klammer Klammer angelegt werden kann angelegt werden kann Klammer beidseitig auf Rückenlehne Klammer beidseitig auf Rückenlehne...
Seite 31
Treppensteiger nach hinten ziehen Treppensteiger nach hinten ziehen gleichzeitig f ährt der Rollstuhlfahrer auf die Ausleger Den Rollstuhl mit beiden Händen auf die Ausleger ziehen Räder des Rollstuhls einbremsen PT zurückkippen (bis ins Gleichgewicht) und losf ahren 31/55...
5.2.4 Transportstuhl aufnehmen (PT-Universal) Klammer auseinander ziehen mittig auf die Ausleger f ahren ohne Motor: PT nach v orne mit Motor: mit Steigsystem kippen bis Klammer angelegt langsam hochf ahren (Taster „auf wärts“) bis Klammer werden kann angelegt werden kann Wenn möglich die Räder des Transportstuhls Klammer beidseitig auf...
5.2.5 Selbstfahrer-Rollstuhl absetzen (PT-Universal) Treppensteiger nach v orne kippen bis Lenkrollen des Rollstuhls am Boden stehen PT mit einer Hand nach v orne drücken, mit der anderen Hand Klammer auf einer Seite lösen umgreif en und Klammer auf der anderen Seite lösen PT zurückkippen bis der Treppensteiger am...
5.2.6 Transportstuhl absetzen (PT-Universal) Treppensteiger nach v orne kippen bis die Lenkrollen des Stuhls am Boden stehen PT mit einer Hand nach v orne drücken, mit der anderen Hand Klammer auf einer Seite lösen umgreif en und Klammer auf der anderen Seite lösen PT zurückkippen bis der Treppensteiger...
5.2.7 Aufnehmen der Rollstühle beim Liftkar PT-Plus und PT-Adapt diesen beiden Treppensteigermodellen w erden die Hubeinheiten mit Adapterhalterungen an den Rollstühlen befestigt. (Beim PT-Plus sind die Adapterhalterungen bereits am mitgelieferten Rollstuhl von uns montiert und Sie brauchen nur noch die Hubeinheit anhängen oder nach Belieben wieder abnehmen). Beim Modell Adapt w erden durch eine Fachw erkstatt eigene Halterungen an den Rollstuhl montiert In diese Halterungen passen die seitlich an die Hubeinheit angebrachten Stangen mit...
Seite 36
Hinw eis 2: Falls der Rollstuhl in Transportstellung war, also zusammengefaltet, sollte darauf geachtet werden, dass er völlig auseinandergedrückt wird, am einfachsten durch starkes Herunterdrücken des Sitzes. Es kann sonst passieren, dass die volle Breite des Rahmens nicht erreicht wird, wodurch die Hubeinheit nicht zwischen die unteren Halterungen passen würde.
7. Falls Sie gleich auf der Treppe fahren möchten, sollten Sie mit dem AUF/AB- Taster -in Richtung Auf- die gesamte Einheit etw as w eiter anheben, damit die Rollstuhlräder frei Boden kommen. Nach Lösen Feststellbremsen müssen Sie die Räder (mit Steckachsen) abnehmen (ansonsten Sturzgefahr!) und können beim PT-Plus zum Mittransport in die vorgesehenen höher platzierten Bohrungen gesteckt w erden (Foto 6 - 7).
6 Fahren auf der Treppe 6.1 Allgemeine Hinweise für das Fahren auf der Treppe Es dürfen nur Personen, die ausreichend geschult worden sind und zuerst mit einem Liftkar PT ohne Person und dann mit einem geringen Gew icht, w ie z.B. einem 20 Liter-Wasserkanister, geübt haben, mit dem Liftkar PT Personen auf der Treppe befördern.
6.2 Das Treppensteigen wärts 1. Verstellgriff auf die richtige Höhe einstellen (siehe 5.1.1 und 4.3) 2. Den Liftkar PT mit dem Hauptschalter einschalten (sofern das noch nicht geschehen ist). 3. Geschw indigkeitsschalter auf die niedrigste Einstellung schalten (Stufe I). (Wenn Sie geübt sind, können Sie eine höhere Stufe wählen.) 4.
Seite 40
7. Der Liftkar PT hebt sich jetzt und Sie verspüren zuerst einen leichten Zug nach vorne, jedoch reduziert sich dieser sehr schnell w ieder und beim Erreichen des höchsten Standes ist der Liftkar w ieder im Gleichgew icht. Nach Erreichen des höchsten Standes bew egt sich der Liftkar PT nach hinten und landet sanft mit den Laufrädern auf der nächst höher gelegenen Stufe.
6.3 Das Treppensteigen wärts Beim Treppensteigen abw ärts ist der Hinw eis 2 unter 6.2 Das Treppensteigen aufwärts mit Bezug auf den Nutzen der Querstange fast noch w ichtiger als beim Treppensteigen w ärts. Wenn das Hubteil nämlich auf die unten gelegene Stufe aufsetzt, entsteht etwas ruckartig der bereits beschriebene Druck nach hinten.
5. Fahren Sie langsam vorw ärts an die Stufenkante heran, Stufenkanten-Bremse die Laufräder des Liftkar PT automatisch stoppt (Foto 3). Drücken Sie jetzt auf den Grifftaster (auf den Pfeil der nach vorne zeigt). Denken Sie daran, dass Sie eine Hand am Quergriff haben und eine Hand zum Schalten.
6.5 Der Liftkar PT kann auf der Treppe abgelegt werden Im Notfall kann der Liftkar PT auf der Treppe abgelegt w erden. Stufenkanten-Bremsen verhindern ein Abrollen. Die auf dem Treppensteiger transportierte Person nicht unbeaufsichtigt lassen! 6.6. Optimaler Fahrwinkel Der Liftkar PT verfügt über eine elektronische Fahrw inkelüberw achung. Sobald das Gerät außerhalb optimalen...
7 Fahren auf einer Rampe Beim Fahren auf einer Rampe mit den Laufrädern des Treppensteigers Liftkar PT können Sie zur Erhöhung der Sicherheit die Stufenkanten-Bremsen einsetzen. 7.1 Abwärts fahren auf einer Rampe Beim Abw ärtsfahren sollten Sie den Liftkar PT in Vorw ärtsrichtung halten; mit den Stufenkanten-Bremsen können Sie bremsen, indem Sie den Liftkar PT (samt Rollstuhl) sow eit nach hinten kippen, bis die Bremsen zu greifen beginnen.
Hinw eis: Falls der Akku nicht gut durchgeladen ist oder die Ladung schnell verliert, wird nicht nur die Geschwindigkeit des LIFTKAR geringer, auch die Kapazität nimmt ab. Dadurch kann bereits mit geringer Last der Überlastmodus erreicht werden (siehe Betrieb). 8.1 Netzladegerät Extrem leistungsfähig durch 2-Stufen- Automatik und digitale Regeltechnik.
8.1.1 Technische Daten Netzspannung (50/60 Hz, +/-15 %) 100-240 V AC Nennleistung (Input) 36 W Ladespannung 24 V DC arithmetischer Ladestrom Schutzart IP40 Schutzklasse Prüfzeichen GS und UL 8.1.2 Sicherheitshinweise Vor Feuchtigkeit schützen. Nur in ausreichend belüfteter Umgebung laden. ...
8.2 KFZ-Ladegerät (optional) Ebenfalls sehr leistungsfähig durch sogar 3-Stufen-Automatik und digitale Regeltechnik. In der ersten Stufe Schnellladen, in der zw eiten Erhaltungsladen. Außerdem ist durch die 3-Stufen Automatik noch deutlicher abzulesen, in w elchem Ladezustand sich der Akku befindet. Durch drei verschiedenfärbige LED-Anzeigen ergibt sich eine deutliche Angabe des Ladezustandes am Gehäuse des Ladegerätes (die Höhe der Balken symbolisiert, wie voll der Akku ist).
8.2.3 Bestimmungsgemäße Verwendung Das Ladegerät ist ausschließlich zum Laden von Blei-Akkum ulatoren m it flüssigem , gel-artigem und vliesartigem Elektrolyt (w ie im Akkupack des Liftkar PT) geeignet. - Das Laden von NiCd- und, NiMH-Akkumulatoren bzw . von Primärelementen ist verboten.
Pflege, Wartung, Transport, Entsorgung, Wiedereinsatz/Weitergabe 9.1 Wartung Der Treppensteiger Liftkar PT ist ein langlebiges und w artungsarmes Produkt. Es w ird aber empfohlen, mindestens jedes zw eite Jahr eine Kontrolle durchzuführen für alle bew eglichen Teile, elektrischen und mechanischen Steckverbindungen, den Schnellw echsel-Akku und das Ladegerät. Zur Wartung autorisierte Händler können Sie bei uns erfragen! 49/55...
Seite 50
Checkliste „Sicherheitstechnische Kontrollen Treppensteiger Liftkar PT“ Sicherheitstechnische Kontrollen am Liftkar PT Arbeiten Intervall Bemerkungen Geprüft Antrieb und Gehäuse Spannung der Antriebskette prüfen / einstellen 2-jährig max. Spiel 2-3mm Gehäuse auf Risse prüfen 2-jährig f alls ja, Gerät ins Werk einschicken Schrauben am Gehäuse prüf en und nachziehen 2-jährig...
9.2 Reinigung und Desinfektion Unsere Devise lautet: Mit einem sauberen Gerät fährt es sich besser. Reinigen mit einem haushaltsüblichen Reinigungsmittel genügt. Bitte keinen Hochdruckreiniger oder dergleichen verw enden. Im Bedarfsfall können die Oberflächen mit einem handelsüblichen Gerätedesinfektionsmittel auf ® alkoholischer Basis (z.B. Sagrotan ) behandelt w erden.
9.6 Transport Der Liftkar PT kann grundsätzlich durch Lösen einer Schraube in drei Teile (Akku, Hubeinheit, Griffeinheit) zerlegt w erden. Um ein unabsichtliches Einschalten des Gerätes zu vermeiden w ird empfohlen, den Akku vor dem Transport vom Gerät abzunehmen. Eine entsprechende Ladungssicherung ist unbedingt vorzunehmen.
Beschädigungen, Feuer und Wasser, höhere Gew alt und w eitere Ursachen, die außerhalb unseres Einflussbereiches liegen. 11.2 Haftung Die SANO Transportgeräte GmbH als Hersteller haftet nicht für eventuelle Schäden, w enn: der LIFTKAR PT unsachgemäß verw endet w ird.
11.3 Konformitätserklärung Die Firma SANO Transportgeraete GmbH erklärt in alleiniger Verantw ortung, dass die Modelle LIFTKAR Treppensteiger den grundlegenden Anforderungen: der EG-Richtlinie für Medizinprodukte 93/42/EWG, Anhang I der Richtlinie 2004/108/EC über elektromagnetische Verträglichkeit den Sicherheits- und Gesundheitsanforderungen der EU-Richtlinie für Maschinen 2006/42/EC, Anhang IIA entsprechen.
11.4 Patentschutz Das Steigsystem ist geschützt durch internationale Patentanmeldungen in Europa, USA und Japan. Auch die Griffeinheit ist zw eifach patentrechtlich geschützt. Für das Rollstuhlaufnahmesystem des Modells Universal ist ebenfalls Patent angemeldet. 11.5 Hinweis zur Gebrauchsanweisung Diese Gebrauchsanw eisung w urde mit größter Sorgfalt erstellt. Für die Richtigkeit Abbildungen, Zeichnungen,...
