Sonel KT-128 Bedienungsanleitung
Verwandte Anleitungen für Sonel KT-128
Inhaltszusammenfassung für Sonel KT-128

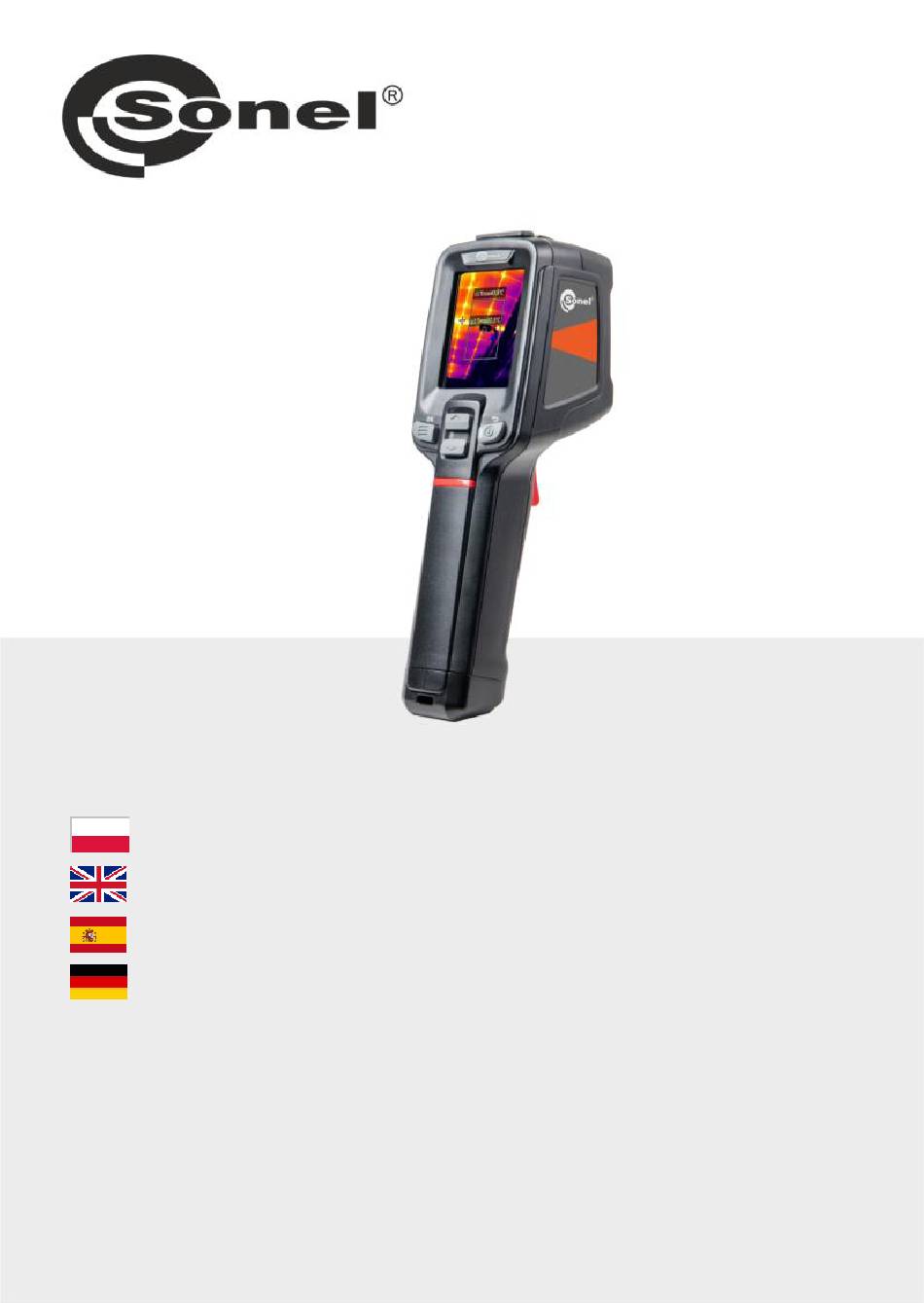

- Seite 1 INSTRUKCJA OBSŁUGI USER MANUAL MANUAL DE USO BEDIENUNGSANLEITUNG KT-128 ● KT-256 ● KT-256F v3.00 31.05.2023...
-
Seite 70: Urheberrechtlich Geschützt
Bedienungsanleitung zu lesen, um Messfehler zu vermei- den und eventuelle Probleme bei der Bedienung des Messgeräts zu verhindern. Produkte der Firma Sonel S.A. werden unter Überwachung des Qua- litätssicherungssystems ISO9001:2008 für Entwicklung, Fertigung und Service hergestellt. Angesichts der ständigen Weiterentwicklung unserer Produkte behal- ten wir uns das Recht vor, Änderungen und Verbesserungen an der in... - Seite 71 8 Reinigung und Pflege ........... 84 9 Lagerung ................ 85 10 Demontage und Entsorgung ........85 11 Technische Daten ............86 12 Lieferumfang ..............87 12.1 Lieferumfang ............... 87 12.2 Optionales Zubehör ............87 13 Hersteller ............... 88 KT-128 ● KT-256 ● KT-256F – BEDIENUNGSANLEITUNG...
-
Seite 72: Allgemeine Informationen
Reparaturen dürfen nur von einem dazu befugten Reparaturservice durchgeführt werden. Die Wärmebildkamera KT-128 / 256 / 256F ist für Messungen und Erfassung von Bildern per Infrarot bestimmt. Sie wurde so konstruiert, dass sie dem Be- nutzer maximale Effizienz und Sicherheit bei der Arbeit bietet. Dennoch ist es erforderlich, folgende Bedingungen und Empfehlungen (neben den am Ar- KT-128 ●... - Seite 73 Aufgrund der ständigen Entwicklung der Software des Geräts, kann das Aussehen des Displays von dem in dieser Betrieb- sanweisung dargestellten abweichen. Um die richtigen Parameter der Akkus zu erhalten, ist die Ladung von ungenutzten Akkus alle 3 Monate durchzuführen. KT-128 ● KT-256 ● KT-256F – BEDIENUNGSANLEITUNG...
- Seite 74 ACHTUNG! Die Wärmebildkamera KT-128 / 256 / 256F ist mit keinen Teilen ausgestattet, die von dem Nutzer selbst repariert werden könn- ten. Man darf nie versuchen, die Kamera umzubauen oder zu zerlegen. Beim Öffnen des Geräts erlischt die Garantie.
-
Seite 75: Funktionsbeschreibung
Funktionsbeschreibung Kamera Kameraobjektiv für sichtbares Licht Gürtelohr Infrarot-Objektiv Stativgewinde Laserpointer LCD-Bildschirm LED-Leuchte Taste OBEN Taste MENÜ Autofokus-Taste Auslöser Taste UNTEN USB-Anschluss POWER-Taste Speicherkartensteckplatz KT-128 ● KT-256 ● KT-256F – BEDIENUNGSANLEITUNG... -
Seite 76: Bildschirm
PIP – und visuelles Bild mit überlagertem IR-Bild mit einem zentralen Punkt oder Messbereich Der Modus kann mit den Tasten ▲▼ umgeschaltet werden. Bestätigen Sie Ihre Auswahl mit der Taste . Verlassen Sie das Menü mit der Taste KT-128 ● KT-256 ● KT-256F – BEDIENUNGSANLEITUNG... -
Seite 77: Schnellstart
Lassen Sie den Auslöser los – das Bild friert ein. Wählen Sie [√] (die Taste ), um das Thermogramm zu spei- chern, oder [x] (die Taste ), um es nicht zu speichern. Die Kamera kehrt dann in den Echtzeitbildmodus zurück. KT-128 ● KT-256 ● KT-256F – BEDIENUNGSANLEITUNG... -
Seite 78: Automatischer Bildfokus
Automatischer Bildfokus Für ein scharfes Bild drücken Sie den Auslöser KT-128 ● KT-256 ● KT-256F – BEDIENUNGSANLEITUNG... -
Seite 79: Funkcje Specjalne
▲▼um den Pfeil „▲“ in der Benutzeroberfläche auszuwählen, und drücken Sie dann Um den ΔT-Wert zu senken, verwenden Sie die Ta- sten ▲▼um den Pfeil „▼“ in der Benutzeroberfläche auszuwählen, und drücken Sie dann KT-128 ● KT-256 ● KT-256F – BEDIENUNGSANLEITUNG... -
Seite 80: Bilderfassungsmodus
Um diesen Modus nutzen zu können, müssen Sie eine externe PC- Videoerfassungsanwendung verwenden. Installieren Sie ein Videoerfassungsprogramm auf Ihrem Computer. Verbinden Sie die Kamera über das USB-Kabel mit dem Computer. Wählen Sie in der Anwendung den Bilderfassungsmodus aus. KT-128 ● KT-256 ● KT-256F – BEDIENUNGSANLEITUNG... -
Seite 81: Dateien - Anzeigen, Löschen
► Zurücksetzen und drücken Sie die Taste , um das Zurückset- zen zu bestätigen. SD-Karte formatieren Um die SD-Karte zu reinigen, gehen Sie zu Menu ► SD formatieren und drücken Sie die Taste , um die Formatierung zu bestätigen. KT-128 ● KT-256 ● KT-256F – BEDIENUNGSANLEITUNG... -
Seite 82: Fehlersuche
Die Linse ist beschlagen oder les Bild Reinigen Sie die Linse. verschmutzt. Emissionsgrad und/oder Ob- Ändern Sie die Parameter. Ungenaue jektabstand falsch eingestellt. Temperatur- messung Lassen Sie die Kamera vom Lange Zeit ohne Kalibrierung. Hersteller kalibrieren. KT-128 ● KT-256 ● KT-256F – BEDIENUNGSANLEITUNG... -
Seite 83: Menü, Einstellungen, Funktionen
Beleuchtung – Taschenlampe ein/aus. Zeit/Datum. Sprache. Zurücksetzen – Verwenden Sie die Tasten ▲▼, um einen Befehl auszuwählen. SD formatieren – Verwenden Sie die Tasten ▲▼, um einen Be- fehl auszuwählen. KT-128 ● KT-256 ● KT-256F – BEDIENUNGSANLEITUNG... -
Seite 84: Stromversorgung, Akkuladung
Akku ausläuft und sogar Feuer fängt oder explodiert. Überschreiten Sie den Ladestrom nicht, da sich der Akku sonst entzünden oder „anschwellen“ kann. „Aufgequollene“ Akkus dür- fen nicht verwendet werden. KT-128 ● KT-256 ● KT-256F – BEDIENUNGSANLEITUNG... - Seite 85 Eine unsachgemäße Verwendung des Akkus kann zu dauerhaften Schäden am Akku führen. Dies kann zu einer Entzündung führen. Der Verkäufer und der Hersteller haften nicht für Schäden, die durch unsachgemäßen Umgang mit dem Li-Ion-Akku entstehen. KT-128 ● KT-256 ● KT-256F – BEDIENUNGSANLEITUNG...
-
Seite 86: Reinigung Und Pflege
Fingerabdrücke auf den Linsen für Objektiv-Beschichtung und - Glas schädlich sind. Für die Reinigung der Kameraoptik und des Zubehörs dürfen keine Chemikalien verwendet werden. Verwenden Sie ein saube- res, trockenes und weiches Tuch. KT-128 ● KT-256 ● KT-256F – BEDIENUNGSANLEITUNG... -
Seite 87: Lagerung
Elektronikaltgeräte an einen Sammelpunkt abgegeben werden. Vor der Abgabe der Geräte an einen Sammelpunkt soll man nie versuchen, Geräteteile selbständig zu demontieren. Man soll lokale Vorschriften zur Entsorgung von Verpackungen, Altbatterien und Altakkumulatoren beachten. KT-128 ● KT-256 ● KT-256F – BEDIENUNGSANLEITUNG... -
Seite 88: Technische Daten
Netzteil AC 110-230 V, 50/60 Hz Netzteil AC 110-230 V, 50/60 Hz Umweltbedingungen Betriebstemperatur -10°C...50°C -15°C...50°C Lagerungstemperatur -40°C...70°C Schutzgrad IP54 Zertifikate CE, ROHS, FCC Gewicht ca. 0,35 kg ca. 0,38 kg Abmessungen 194 x 61,5 x 76 mm KT-128 ● KT-256 ● KT-256F – BEDIENUNGSANLEITUNG... -
Seite 89: Lieferumfang
Handriemen – WAPOZPAS1 Bedienungsanleitung Testbericht 12.2 Optionales Zubehör Zusätzlich erhältliches Messzubehör, was nicht im Standartlieferum- fang enthalten ist. Erhältlich ist dieses Zubehör direkt beim Hersteller oder ihrem Distributor: Kalibrierzertifikat mit Akkreditierung KT-128 ● KT-256 ● KT-256F – BEDIENUNGSANLEITUNG... -
Seite 90: Hersteller
Hersteller, Serviceanbieter und Garantiegeber dieses Prüfgerätes ist: SONEL S.A. Wokulskiego 11 58-100 Świdnica Polen tel. +48 74 858 38 60 fax +48 74 858 38 09 E-mail: export@sonel.pl Web page: www.sonel.pl ACHTUNG! Servicereparaturen dürfen Hersteller durchgeführt werden. KT-128 ● KT-256 ● KT-256F – BEDIENUNGSANLEITUNG...
