JRAINBOW1: Разъем адресных RGB LED
Разъем JRAINBOW предназначен для подключения RGB светодиодных лент
WS2812B (5В) с индивидуальной адресацией.
BAT1

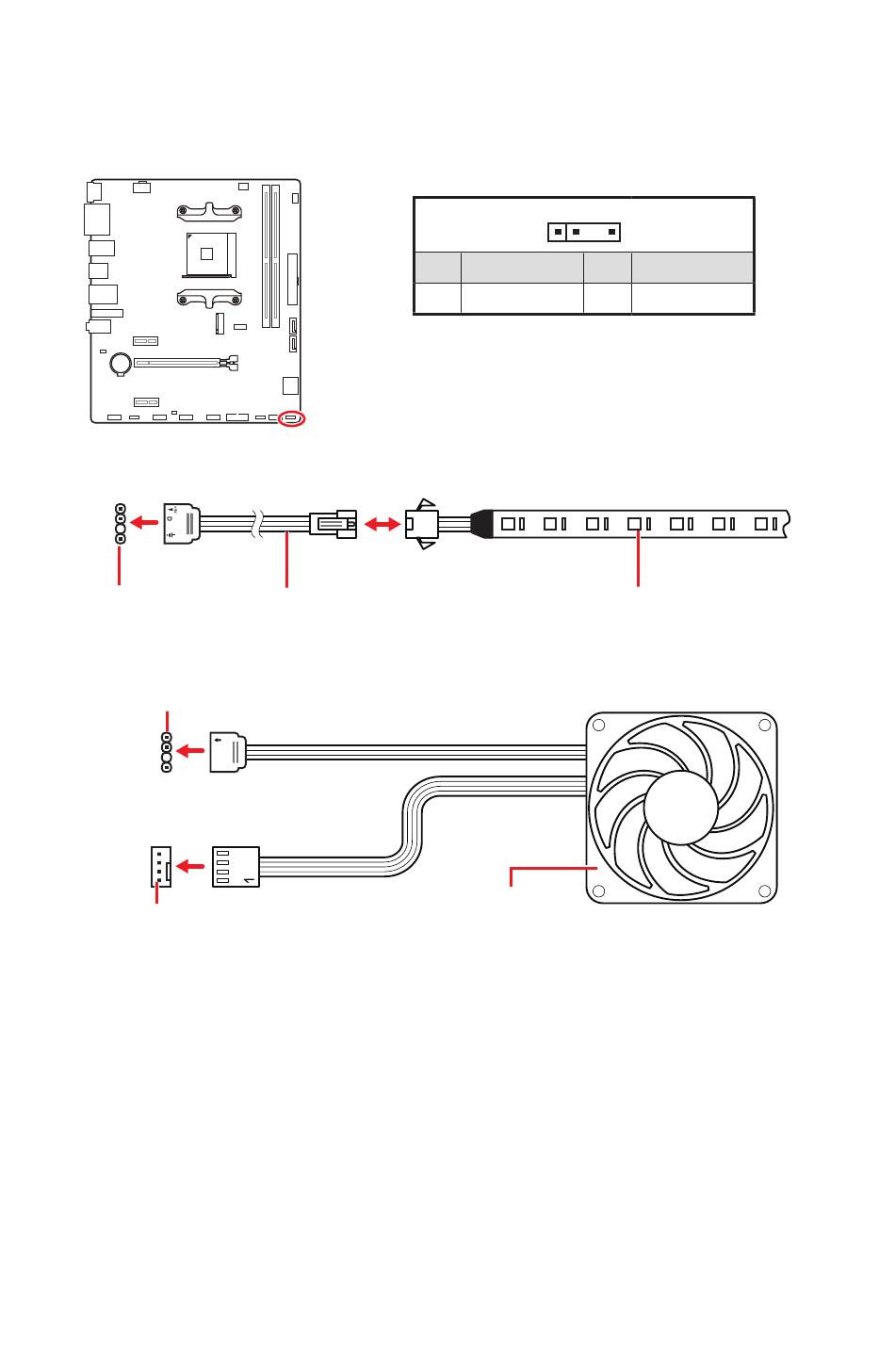

Подключение адресных RGB светодиодных лент
1
Разъем
JRAINBOW
Подключение вентиляторов с адресной RGB светодиодной подсветкой
Разъем JRAINBOW
1
1
Разъем вентилятора системы
⚠
ВНИМАНИЕ!
Не подключайте несовместимые с материнской платой светодиодные ленты.
Разъем JRGB и разъем JRAINBOW имеют разное напряжение, и подключение
светодиодных лент 5В к разъему JRGB приведет к их повреждению.
⚠
Внимание!
Разъем JRAINBOW поддерживает подключение RGB светодиодных лент
∙
WS2812B с индивидуальной адресацией (5В/Data/Ground) с максимальной
мощностью 3А (5В), и максимальное количество светодиодов составляет 75. Когда
яркость подсветки установлена на 20%, к данному разъему можно подключить до
200 светодиодов.
∙
Перед установкой или заменой светодиодных лент RGB, необходимо полностью
обесточить систему и отключить кабель питания.
Используйте утилиту MSI для управления удлинительными светодиодными лентами.
∙
26
Компоненты материнской платы
Удлинительный кабель для
подключения RAINBOW RGB LED
Вентилятор с адресной RGB
светодиодной подсветкой
1
1
+5V
3
No Pin
RGB светодиодные ленты WS2812B
(5В) с индивидуальной адресацией
2
Data
4
Ground
