Sicherheit
Für die Installation und für den Betrieb
dieser Leuchte sind die nationalen
Sicherheitsvorschriften zu beachten.
Die Montage und Inbetriebnahme darf nur
durch eine Elektrofachkraft erfolgen.
Der Hersteller übernimmt keine Haftung für
Schäden, die durch unsachgemäßen Einsatz
oder Montage entstehen.
Werden nachträglich Änderungen an der
Leuchte vorgenommen, so gilt derjenige als
Hersteller, der diese Änderungen vornimmt.
Montage

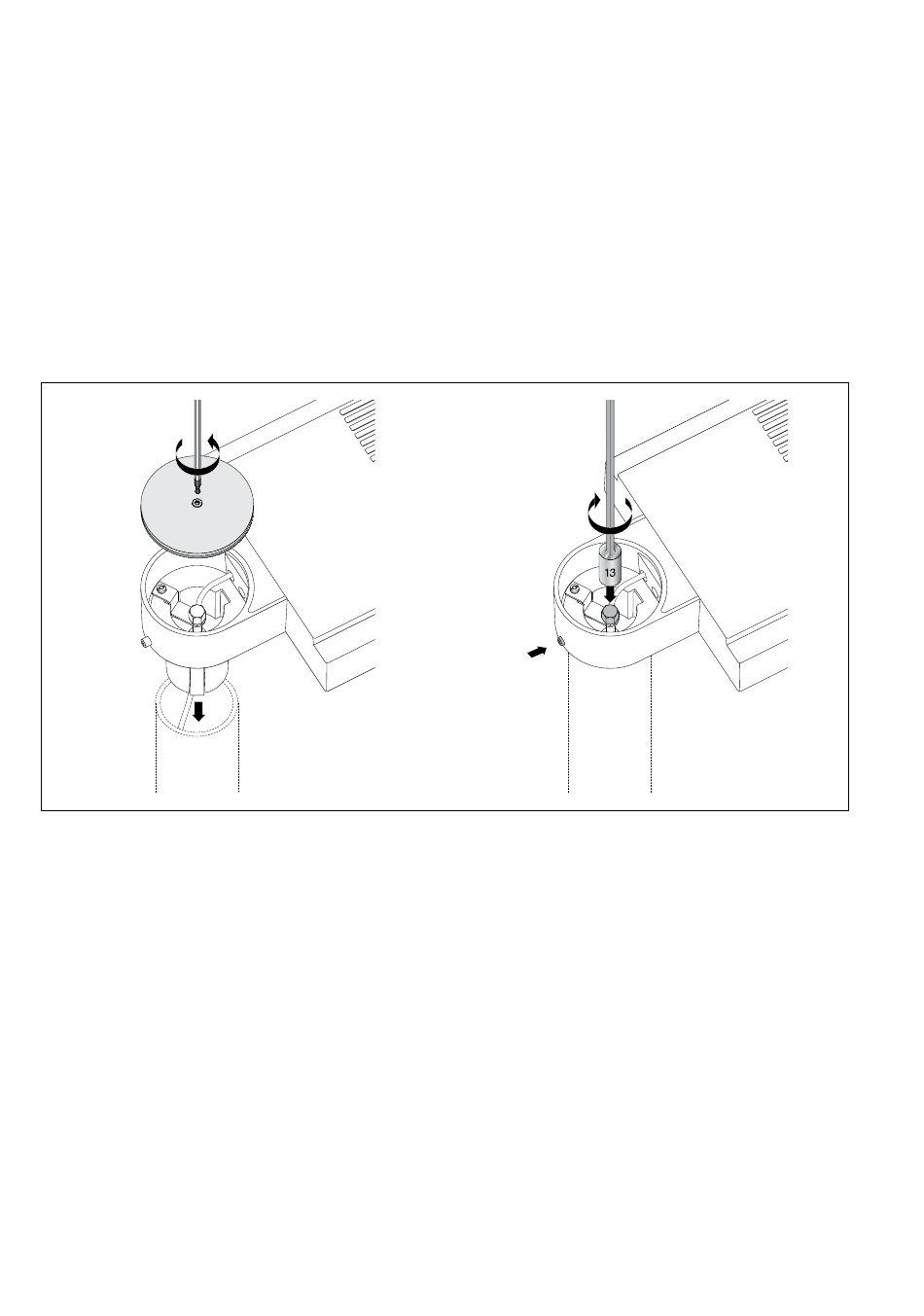

Innensechskantschraube (SW 4) der
Verschlusskappe lösen und Verschlusskappe
herausnehmen.
Verbindungsleitung in Mast einführen.
Leuchte aufsetzen und ausrichten.
Sechskant-Hutmutter (SW 13) und seitliche
Innensechskantschraube (SW 4) fest anziehen.
Anzugsdrehmomente je 12 Nm.
Verschlusskappe einsetzen und mit
Innensechskantschraube fest verschrauben.
Der elektrische Anschluss muss in
entsprechender Schutzart und Schutzklasse
mit geeigneten Anschlussklemmen
(nicht im Lieferumfang enthalten) an der
Leuchtenanschlussleitung erfolgen.
Wir empfehlen hierzu die Verwendung der
BEGA Anschlusskästen.
Auf richtige Belegung der Anschluss-
leitung achten. Den Netzanschluss an der
braunen (L) und blauen (N) Ader vornehmen.
Der Anschluss der Steuerleitungen erfolgt
über die beiden mit DALI gekennzeichneten
Adern. Bei Nichtbelegung dieser Adern wird die
Leuchte mit voller Lichtleistung betrieben.
Für die Umschaltung der Farbtemperatur
von 3000 K auf 1800 K und wahlweise
Leistungsreduzierung ist ein zusätzliches
BugSaver-Steuergerät erforderlich (siehe
Ergänzungsteile).
Hinweise zum elektrischen Anschluss und
Einstellungen entnehmen Sie bitte den
Gebrauchsanweisungen der BugSaver-
Steuergeräte.
2 / 4
Safety
The installation and operation of this luminaire
are subject to national safety regulations.
Installation and commissioning may only be
carried out by a qualified electrician.
The manufacturer accepts no liability for
damage caused by improper use or installation.
If subsequent modifications are made to
the luminaire, the person responsible for
these modifications shall be considered the
manufacturer.
Installation
Undo hexagon socket head screw (wrench
size 4 mm) of the closing cap and remove
closing cap.
Lead luminaire connecting cable into the pole.
Put on and align luminaire.
Secure hexagon cap nut (wrench size 13 mm)
and lateral hexagon socket head screw (wrench
size 4 mm) firmly.
Torque 12 Nm each.
Insert closing cap and tighten it firmly with the
hexagon socket head screw.
The electrical connection must be carried out
with matching protection class and safety class
with suitable connection terminals (not included
in the scope of delivery) at the luminaire power
supply cable.
We recommend the use of BEGA connection
boxes for this purpose.
Note correct configuration of the mains supply
cable. The phase is connected to the brown
wire (L) and the neutral conductor to the blue
wire (N).
The connection of the control cables is
achieved by means of the both leads marked
with DALI. In case these leads are not used the
luminaire will be operated at full light output.
For colour temperature switches from 3000 K
to 1800 K and for optional power reduction, an
additional BugSaver control device is required
(see accessories).
You can find instructions for electrical
connection and configuration in the instructions
for use of the relevant BugSaver control
devices.
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Sécurité
Pour l'installation et l'utilisation de ce luminaire,
respecter les normes de sécurité nationales.
L'installation et la mise en service ne doivent
être effectuées que par un électricien agréé.
Le fabricant décline toute responsabilité pour
tout dommage résultant d'une mise en œuvre
ou d'une installation inappropriée du produit.
Si des modifications sont apportées
ultérieurement au luminaire, l'intervenant sera
considéré comme étant le fabricant.
Installation
Desserrer la vis six pans creux (SW 4) latérale
se trouvant sur le bouchon de fermeture et
retirer le bouchon.
Introduire le câble de raccordement du
luminaire dans le mât.
Placer le luminaire sur le mât et ajuster.
Bien serrer l'écrou borgne hexagonal (SW 13)
et la vis six pans creux (SW 4) latérale.
Moment de serrage 12 Nm chacune.
Monter le bouchon de fermeture et serrer
fermement avec la vis à six pans creux.
Le raccordement électrique au câble de
raccordement du luminaire doit être effectué
avec des borniers appropriés (non fournis),
selon l'indice et la classe de protection
correspondants.
Nous conseillons à cet effet l'utilisation des
boîtes de connexion BEGA.
Veiller au bon adressage du câble de
raccordement. La phase doit être raccordée au
fil brun (L) et le conducteur neutre au fil bleu (N).
Le raccordement des câbles de la commande
est éffectué avec les fils marqués DALI. Si
les fils ne sont pas raccordés, le luminaire
fonctionne sur la puissance maximale.
Pour la commutation de la température
de couleur de 3 000 K à 1 800 K et une
réduction de puissance au choix, un appareil
de commande BugSaver supplémentaire est
nécessaire (voir accessoires).
Vous trouverez des informations sur le
raccordement électrique et les réglages
dans les fiches d'utilisation des appareils de
commande BugSaver.
