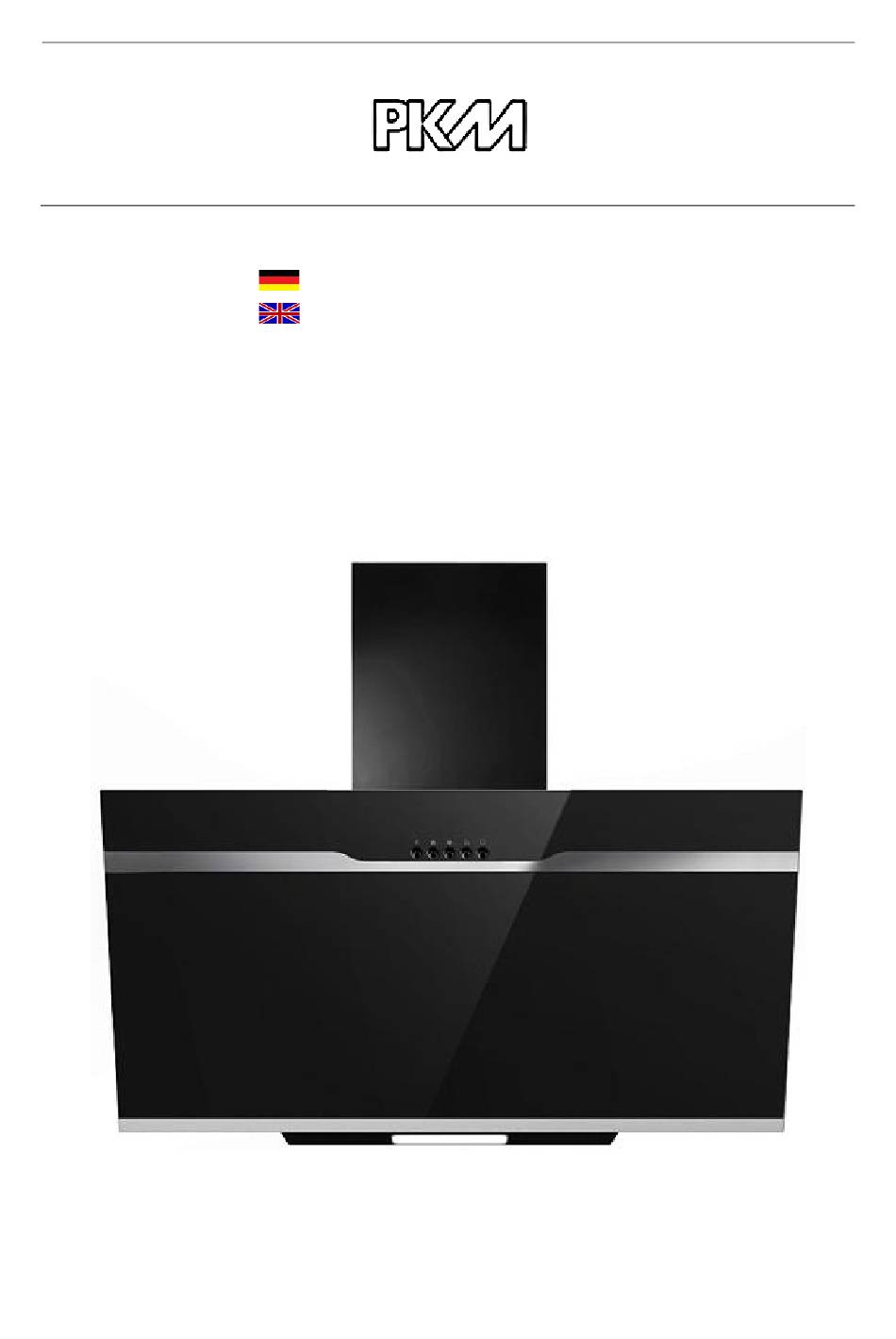

- Seite 1 TECHNOLOGIE FÜR DEN HAUSHALT TECHNOLOGY FOR DOMESTIC USE Bedienungsanleitung Instruction Manual Dunstabzugshaube Extractor Hood DSH60-BL Deutsch Seite Englisch Page www.pkm-online.de...
-
Seite 2: Inhaltsverzeichnis
Sehr geehrter Kunde! Sehr geehrte Kundin! Wir möchten Ihnen herzlich danken, dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebot entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gerät zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Verwendung an einem sicheren Ort. -
Seite 3: Sicherheitshinweise
Die in dieser Bedienungsanleitung enthaltenen Abbildungen können in einigen Details von dem tatsächlichen Design Ihres Geräts abweichen. Folgen Sie in einem solchen Fall dennoch den beschriebenen Sachverhalten. Der Hersteller behält sich das Recht vor, solche Änderungen vorzunehmen, die keinen Einfluss auf die Funktionsweise des Geräts haben. Entsorgen Sie das Verpackungsmaterial entsprechend den örtlichen Vorschriften Ihres Wohnorts. -
Seite 4: Das Netzanschlusskabel Darf Nur Durch Eine Qualifizierte Fachkraft
Prüfen Sie auf jeden Fall auch das technische Umfeld des Geräts! Sind alle Kabel oder Leitungen, die zu ihrem Gerät führen, in Ordnung? Oder sind sie veraltet und halten der Geräteleistung nicht mehr Stand? Daher muss durch eine qualifizierte Fachkraft (Elektrotechniker/-in) eine Überprüfung bereits vorhandener wie auch neuer Anschlüsse erfolgen. -
Seite 5: Wenn Sie Die Abzugshaube Zusammen Mit Anderen Nicht Durch
Bei Missachtung dieser Anweisungen können Funken entstehen, die das Gas entflammen. WARNUNG! 1. Wenn Sie die Abzugshaube zusammen mit anderen nicht durch elektrische Energie versorgten Geräten (Gas- und Ölverbrennungsgeräte) betreiben, darf der Unterdruck in dem entsprechenden Raum einen Wert von 4 Pa (4 * 10 bar) nicht überschreiten. - Seite 6 sich ansonsten durch den Dunst transportiertes Fett in der Haube und im Abluftsystem ablagert. BRANDGEFAHR! Reinigen oder ersetzen Sie die Filter regelmäßig. 14. Trennen Sie das Gerät vor allen Wartungs- und Reinigungsarbeiten von der Stromversorgung. 15. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung (Polyäthylentüten, Polystyrenstücke) nicht in die Reichweite von Kindern gelangen.
-
Seite 7: Installation
2. Installation 1. Der Durchmesser des Abluftschlauchs muss mit dem Durchmesser des Verbindungsrings übereinstimmen. 2. Sollte Ihr Gerät werksseitig mit einem Kohlefilter ausgerüstet sein und Sie Ihr Gerät im Abluftbetrieb verwenden wollen, müssen Sie den Kohlefilter entfernen. Ein Kohlefilter ist nur für den Umluftbetrieb sinnvoll nutzbar. 3. -
Seite 8: Installationsschritte
Ebenfalls enthalten: Befestigungsklammer Kamin ↔ Wand, Bedienungsanleitung. 2.2 Installationsschritte Installationsschritte (Abluftführung nach außen) WARNUNG! Eine Nichtbeachrung der Installationsanweisungen für die Schrauben oder Befestigungsvorrichtungen kann zu einem Stromschlag führen! WARNUNG! Beschädigen Sie beim Bohren keine elektrischen Leitungen in den Wänden. 1. Bohren Sie drei 8 mm Löcher zur Befestigung der Befestigungsklammer. Befestigen Sie mittels der mitgelieferten Schrauben und Dübel die Befestigungsklammer an der Wand. - Seite 9 Bohrlöcher Dübel Befestigungsklammer Schrauben 4mm*30mm 2. Für abgeschrägte Modelle benötigen Sie zusätzlich vier 8 mm Bohrungen, um das Gerät mit den entsprechenden Schrauben und Dübeln zu fixieren. 3. Hängen Sie die Haube auf die Befestigungsklammer. Befestigen Sie die Haube (siehe auch Schritt 2). Die Haube muss waagerecht ausgerichtet sein. Kontrollieren Sie die Ausrichtung mit einer Wasserwaage.
- Seite 10 Befestigungsklammer Haube Öffnungen für Aufhängung. 4. Befestigen Sie das Rückschlagventil am Luftauslass der Haube. Bringen Sie dann den Abluftschlauch wie unten dargestellt am Rückschlagventil an. 1) Abluftschlauch 2) Haube Kamininstallation 1. Befestigen Sie den unteren Kamin mit 2 Stück 4*8mm Schrauben. 1) Schraube 2.
- Seite 11 1) Halteeisen 1 3. Bohren Sie zwei 8 mm Löcher zur Befestigung des Halteeisens 2. Schrauben Sie Halteeisen 2 mittels der mitgelieferten zwei Schrauben an der Wand fest. 4. Befestigen Sie den Kamin mit den zwei Schrauben. Halteeisen 2 4*8 mm Schrauben 4*30 mm Schrauben + Dübel...
- Seite 12 5. Setzen Sie die Fettfilter ein und schließen Sie das Netzkabel am Stromnetz an. ➢ Überprüfen Sie, ob Ihr Gerät aus der Front-und Seitenperspektive gerade und waagerecht an der Wand angebracht ist, da das Gerät ansonsten nicht ordnungsgemäß arbeitet. Installationsschritte (Umluft) 1.
-
Seite 13: Bedienfeld
WARNUNG! Befestigen Sie den Kohlefilter ordnungsgemäß. Ansonsten kann sich der Kohlefilter lockern und somit Gefahren verursachen. HINWEIS! Abzugsleistung verringert sich eingebauten Kohlefiltern. Bestellen Sie Kohlefilter unter www.pkm-online.de 3. Bedienfeld Schaltet die Beleuchtung an. Aus. Niedrige Geschwindigkeit. Mittlere Geschwindigkeit. Hohe Geschwindigkeit. HINWEIS! Drücken niemals... -
Seite 14: Reinigung/Pflege
4. Reinigung/Pflege WARNUNG! Trennen Sie das Gerät vor allen Wartungs- und Reinigungsarbeiten von der Stromversorgung. Eine Nichtbeachtung der Reinigungs- und Pflegeanleitungen führt zu einem erhöhten Brandrisiko aufgrund von Fettablagerungen. HINWEIS! ➢ Legen Sie vor allen Reinigungs- und Wartungsarbeiten alle Ringe an Ihren Fingern sowie allen Armschmuck ab;... -
Seite 15: Kohlefilter
4.2 Kohlefilter Herkömmliche Kohlefilter können nicht gereinigt werden. Diese Filter haben eine begrenzte Aufnahmefähigkeit und sind in der Regel nach 3-6 Monaten verbraucht. Ersetzen Sie einen verbrauchten Filter. Detaillierte Informationen vom Hersteller dazu finden Sie auf der Verpackung der Filter. 4.3 Austausch des Leuchtmittels WARNUNG! Trennen Sie das Gerät von der Stromversorgung. - Seite 16 versorgt. ➢ Die Stromspannung ist zu niedrig. ➢ Die entsprechende Sicherung ist Vergleichen Sie die Angaben auf ausgeschaltet. dem Typenschild mit den Angaben Ihres Stromanbieters. Beleuchtung leuchtet, aber der Motor läuft nicht. ➢ Lüftungsklappe blockiert. ➢ Blockierung beheben. ➢ Motorlager defekt. ➢...
-
Seite 17: Technische Daten
6. Technische Daten DSH60-BL Geräteart Dunstabzugshaube Material Edelstahl Einbaubreite in cm 60,00 Drucktasten Umluftbetrieb/Abluftbetrieb* ✓ ✓ Jährlicher Energieverbrauch (AEC 17,7 kW/h hood Energieeffizienzklasse Fluiddynamische Effizienz (FDE 18,6 hood Fluiddynamische Effizienzklasse Beleuchtungseffizienz (LE 62,50 lux/W hood Beleuchtungseffizienzklasse Fettabscheidegrad 43,20 % Fettabscheidegradklasse... -
Seite 18: Entsorgung
7. Entsorgung 1. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung ( Polyäthylentüten, Polystyrenstücke ) nicht in die Reichweite von Kindern gelangen. ERSTICKUNGSGEFAHR! 2. Nicht mehr benutzte alte Geräte müssen zuständigen Wiederverwertungsstelle zugeführt werden. Keinesfalls offenen Flammen aussetzen. -
Seite 19: Garantiebedingungen
8. Garantiebedingungen für Elektro-Großgeräte der PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers Der Hersteller leistet dem Verbraucher für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes Garantie für einwandfreies Material und fehlerfreie Fertigung. Dem Verbraucher stehen neben den Rechten aus der Garantie die gesetzlichen Gewährleistungsrechte zu, die der Verbraucher gegen den Verkäufer hat, bei dem er... -
Seite 38: Technologie Für Den Haushalt
Wenden Sie sich bitte an das Geschäft, in dem Sie das Gerät erworben haben. Please contact the shop you purchased the appliance at. Änderungen Subject to vorbehalten alterations Stand Updated 29.05.2019 05/29/2019 © PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers...
