T H U N D E R B A Y U V S P A

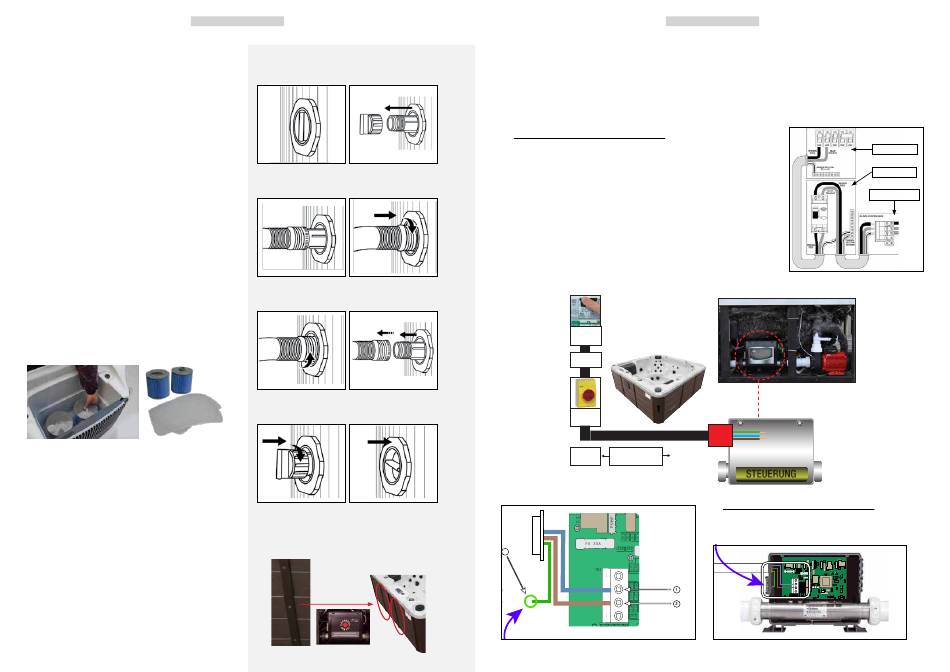

Befüllen des Whirlpools
WICHTIG: Vor dem Befüllen des Whirlpools ist es wichtig, den Abschnitt
zur Wasserchemie in diesem Handbuch zu lesen und zu verstehen.
Fahren Sie erst dann fort, wenn Sie den Abschnitt zur Wasserchemie
verstanden haben und das Quellwasser getestet wurde.Vergewissern
Sie sich, dass sich der Whirlpool an der gewünschten endgültigen Po-
sition befindet. Lesen Sie den Abschnitt "Wahl des Standortes" - wenn
der Whirlpool gefüllt ist, kann er nicht ohne Entleerung versetzt werden.
Befolgen Sie diese Füllanweisungen, um Schäden an den Pumpen zu
vermeiden:
1. Lassen Sie die Stromversorgung des Whirlpools ausgeschaltet, bis
der Whirlpool vollständig gefüllt ist.
2. Setzen Sie einen ungefüllten Whirlpool niemals ohne installierte
Abdeckung der direkten Sonneneinstrahlung aus. Daraus resultierende
Schäden wie Blasen und Falten in der Whirlpoolwanne und Verblassen
der Düsenoberfläche sind nicht durch die Herstellergaran tie abgedeckt
3. Betreiben Sie die Pumpe niemals ohne Wasser, da dies zu
dauerhaften Schäden an der Pumpe und/oder der Heizung
führen kann, die nicht von der Herstellergarantie abgedeckt sind.
4. Entfernen Sie alle Warnschilder von der Whirlpoolwanne.
5. Entfernen Sie den Filterdeckel, den Korb und die Filterkartusche.
6. Überprüfen Sie alle Düsen (durch den Transport können sich die
Düsen lösen). Prüfen Sie, ob das schwarze Ablassventil (links oder
rechts neben der vorderen Zugangsverkleidung) geschlossen ist.
WICHTIG: Befolgen Sie die nächsten Schritte genau, um Schäden an
der Pumpe zu vermeiden. Benötigte Filter: Glacier Microban Filter-
set,
7. Führen Sie den Gartenschlauch oder eine andere saubere
Wasserquelle direkt in das Filtergehäuse. Schlauchleitung bis zum
Anschlag in das Filtergehäuse schieben. Füllen Sie bis zur Mitte des
Skimmers auf. Sichern Sie die Schlauch platzierung und drehen Sie
das Wasser auf. Das Befüllen des Whirlpools durch das Filtergehäuse
verhindert einen Lufteinschluss in den Whirlpool Pumpen, d. h. eine
Luftblase, die den Wasserfluss durch die Pumpe verhindert. Dauerhafte
Schäden, die durch den Betrieb der Pumpe miteinem Lufteinschluss
(oder ohne Wasser) verursacht werden, sind nicht durch die Hersteller-
garantie abge deckt.
8. Auf Undichtigkeiten prüfen! Obwohl unsere Whirlpools im Werk
vollständig geprüft werden, können Versand und Anlieferung eine Un-
dichtigkeit verursachen.
9.Machen Sie sich vor dem Einschalten mit der Bedienung der Whirl-
pool Steuerung vertraut.
10.Stellen Sie das Wasser ab und entfernen Sie den Schlauch.
11.Setzen Sie Filterkartusche, Korb und Filterdeckel wieder ein.
12.Fügen Sie die Chemikalien nach dem Einschalten der
Stromversorgung hinzu.
Entleeren Ihrer Spa/Benutzung des Ablassventils
Wichtig!: Bevor Sie das Wasser Ihrer Spa ablassen, stellen Sie sicher,
dass der Sicherungsschalter der Spa ausgeschaltet ist.
1. Eingelassene geschlossene Position. 2. Herausgezogene geschlossene Position.
Drücken Sie das Ventil nach Innen, um die Ziehen Sie das Ventil bis zum Anschlag
interne Schließvorrichtung zu entriegeln. heraus. Entfernen Sie nun den Deckel.
3. Schließen Sie nun Ihren 4. Um das Ventil nun zu öffnen und den
Gartenschlauch an die Verbindung. Wasserfluss zu ermöglichen, drehen Sie
den Anschluss im Uhrzeigersinn, während
Sie den Anschluss zur Spa bewegen, bis
dieser schließlich einrastet.
5. In dieser Position ist das Ventil nun offen
6. In dieser Position schließt das Ventil
und die Spa fängt an zu entleeren. Sobald die erneut und Sie können den
Spa geleert wurde, drehen Sie den Anschluss Gartenschlauch wieder entfernen.
gegen den Uhrzeigersinn und ziehen Sie den
Anschluss bis Anschlag heraus.
7. Schrauben Sie nun wieder den Deckel 8. Das Ventil ist nun wieder komplett
auf den Anschluss und drücken Sie das geschlossen.
Ventil zurück in die Spa.
Zugriff auf die Steuerungselemente
Um an die
Steuereinheit zu
gelangen, schrau-
ben Sie beide
Halterungen ab
(8)
T H U N D E R B A Y U V S P A
Installation: Voraussetzungen für die Stromversorgung
Stromanschlüsse
Einphasig (A) ist die normale Verdrahtungskonfiguration für die meisten Elektroinstallationen im Haushalt (3 Drähte: braun - Außenleiter, blau - Nullleiter,
grün-gelb - Erdleiter). Wenn Sie jedoch nicht genügend Ampere zur Verfügung haben, müssen Sie einen anderen Anschluss verwenden (siehe unten). Der
zweiphasige Anschluss (B) wird in Situationen verwendet, in denen die Stromversorgung begrenzt ist und Sie mehr Ampere benötigen. Der dreiphasige
Anschluss (C) wird in bestimmten Gebieten Europas verwendet, in denen 3-Phasen-Strom verfügbar ist und die Installation dies rechtfertigt. HINWEIS: Die
Canadian Spa Company verlangt, dass die elektrische Installation Ihres Whirlpools von einem professionell lizenzierten Elektriker durchgeführt wird und dass
alle örtlichen Elektro- und Bauvorschriften eingehalten werden.
A.) Einphasiger Anschluss (am häufigsten):
ANSCHLUSS DES WHIRLPOOLS AN FI-SCHALTER UND SCHALTKASTEN:
• Alle Whirlpools müssen mit einer entsprechend dimensionierten Verkabelung ver
sehen werden. Eine Nichtbeachtung führt zu Geräteschäden und ist nicht von der
Garantie abgedeckt.
• Alle Whirlpools müssen mit einem entsprechend dimensionierten Fehlerstrom-
schutzschalter (FI-Schalter) im Schaltkasten geschützt werden. Lassen Sie dies
von Ihrem Elektriker anhand des nebenstehenden Diagramms überprüfen.
SONSTIGE BENÖTIGTE KOMPONENTEN FÜR DEN ELEKTRISCHEN ANSCHLUSS:
1. FI-Schalter, 2. Stromkabel (benötigte Länge und Querschnitt prüfen),
3. Kabelverschraubung, 4. Kabelbinder
32 A Sicherung*
(abgesichert mit
FI-Schalter)
6mm Kabel
Trennschalter
(aussen)
Zusätzliche
5 m zusätzliches
Kabellänge
Kabel am Whirlpool
*Beispiel, für spezifische Anforderungen an die
Stromstärke des Steuerung Whirlpoolmodells prüfen
Sie das Whirlpoolmodell
Spa System Box
BLAU
(Neutral)
3
GRÜN
(Erde)
5
4
BRAUN
(Phase)
J25=HTR1
J26=HTR2 J9 J33 K9 J32
J27=HTR3 K4 J13
J30=TEST J46 K6
J31=CE
HTR J38
SEL
K2 J39 K8 J50
J19
F6 30A J10 J43 K12 J34 J35
MAIN MAIN
J60 J41 F8 30A 230V
J24
115V 115V J108 J5
1 J109 T1 J107 J91 AUX
TB1 F3 0.3A SLO-BLOW
K1 J101
1 J27 J23
Schaltkasten
FI-Schalter
Whirlpool Anschluss
Spa System Box
6mm
32mm
Kabelver-
blanker
schraubung
Draht
15cm
abgemantelte
Kabeladern
3
STEUERUNG
5
A.) Einphasiger Anschluss (am häufigsten):
4
Einphasig (Phase 1, Nullleiter 1, Phase 2, Nullleiter 2, Erde)]
230VAC, 50/60Hz, 2þ, 16A, (Schutzschalterleistung = 20A max. pro
Phase.)
J25=HTR1
J26=HTR2 J9 J33 K9 J32
J27=HTR3 K4 J13
J30=TEST J46 K6
J31=CE
HTR J38
SEL
K2 J39 K8 J50
J19
F6 30A J10 J43 K12 J34 J35
MAIN MAIN
J60 J41 F8 30A 230V
J24
115V 115V J108 J5
1 J109 T1 J107 J91 AUX
TB1 F3 0.3A SLO-BLOW
J101
1 K1 J27 J23
SERIAL
K3 J22
2 J26 J30
2 J49 J44 J48
J25 J31 J8
3 2 3 AUX
K5 J15
3 J29 J40
LIGHT
4 J53 J58 K7 VAC REMOTE
F4 3A SLO-BLOW
J111 10
J17 J16
J11 GND
4 AUX
ON S1 J28 FRZ
