Niko 420-0030X ACTOR Kurzanleitung

420-0030X ACTOR
Lees de volledige handleiding vóór installatie en ingebruikname.
1. BESCHRIJVING
Het sensor/actor-productengamma biedt een aantal comfortfuncties aan in combinatie met verschillende
schakelfuncties.

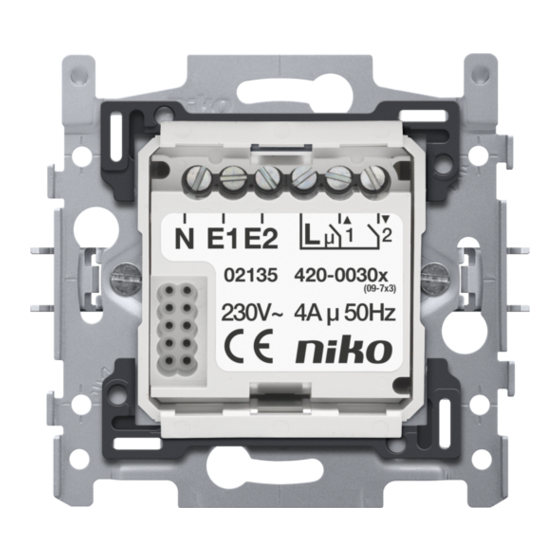

420-0030X: 2-kanaalactor met schakelcontacten 4A en 2 externe ingangen
420-00301: actor zonder klauwen
420-00300: actor met klauwen
Opgelet: enkel geschikt voor binnenopstelling!
Actor (A) = het onderdeel dat wordt ingebouwd en dat na het verkrijgen van een commando afkomstig van de
gekoppelde sensor de aangesloten belasting schakelt.
Sensor (B) = het zichtbare, elektronische onderdeel, verkrijgbaar in alle Niko-afwerkingen en -kleuren, dat
automatisch of na manuele bediening een schakelcommando naar de gekoppelde actor stuurt.
2. TECHNISCHE GEGEVENS
- voedingsspanning: 230V~ 50Hz
- enkel te combineren met een Niko-sensor XXX-78200 of XXX-78300
- minimumdiepte inbouwdoos: 40mm
- aanbevolen inbouwhoogte is afhankelijk van de gebruikte sensor (zie technische gegevens van de sensor)
- 6 aansluitklemmen, max. capaciteit per aansluitklem: 2 x 1,5mm
- 2 relaisuitgangen 4A
- 2 externe ingangen voor schakelaar of drukknop: fase L, 230V~. Laat toe de sensor vanop verschillende locaties
te bedienen. Voor gebruik van de externe ingangen, zie technische gegevens sensor.
- max. belasting: zie belastingtabel
- omgevingstemperatuur: - opslag en transport: min. –25°C/max. 70°C
- bij werking: min. 0°C/max. 40°C
- geschikt voor gebruik in een omgeving met een niet-condenserende luchtvochtigheid
Gebruik met rolluikmotoren: er mag slechts 1 actor gebruikt worden per rolluikmotor. Rolluikmotoren mogen
niet parallel geschakeld worden.
3. BELASTINGTABEL
Type belasting
resistief:
gloeilampen, halogeen 230V~...
inductief: laagspanningverlichting via ferromagnetische
transformatoren (transformator minstens 85% belasten)
niet- of seriegecompenseerde fluorescentie-
verlichting met ferromagnetische ballasten
M
motoren
* Max. vermogen via ingebouwde relais: schakelen van andere belastingen of uitbreiden van het vermogen kan
steeds via externe contactoren, ook op verschillende fasen.
A
B
XXX-78200
Lisez entièrement le mode d'emploi avant toute installation et mise en service.
1. DESCRIpTION
Cette gamme vous offre certaines fonctions de confort en combinaison avec différentes fonctions de commande.
420-0030X: acteur à 2 canaux avec contacts de commutation 4A et 2 entrées externes
420-00301: acteur sans griffes
420-00300: acteur à griffes
Attention: uniquement destiné pour installation intérieure!
Acteur (A) = l'élément à encastrer qui, après avoir reçu une consigne de commutation du senseur associé,
connecte la charge correspondante.
Senseur (B) = l'élément électronique visible, disponible dans toutes les finitions et couleurs Niko, qui envoie
soit automatiquement, soit manuellement une consigne de commutation à l'acteur associé.
2. CARACTERISTIQUES TECHNIQUES
- tension d'alimentation: 230V~ 50Hz
- peut uniquement être combiné avec un senseur Niko XXX-78200 ou XXX-78300
- profondeur min. boîte d'encastrement: 40mm
- La hauteur d'encastrement recommandée dépend du senseur utilisé (voir caractéristiques techniques du senseur).
- 6 bornes de raccordement, capacité max. par borne de raccordement: 2 x 1,5mm
- 2 entrées relais 4A
- 2 entrées externes pour interrupteur ou bouton-poussoir: phase L, 230V~. Permet de commander le senseur à
partir de différents endroits. Pour l'usage des entrées externes, voir caractéristiques techniques du senseur.
- Charge max.: voir tableau des charges
- Température ambiante: - stockage et transport: min. –25°C/max. 70°C
- en fonction: min. 0°C/max. 40°C
- pour utilisation dans un environnement dont le degré hygrométrique de l'air ne prête pas à la condensation
Usage avec moteurs de volets roulants: utilisez max. 1 acteur par moteur de volets roulants. Des moteurs de
volets roulants ne peuvent pas être montés en parallèle.
3. TABLEAU DES CHARGES
Type de charge
résistif:
lampes à incandescence, halogène 230V~...
inductif: éclairage basse tension via transformateurs
ferromagnétiques (charge du transformateur = minimum de 85%)
éclairage fluorescent non compensé ou compensé en
série via ballasts ferromagnétiques
moteurs M
* Puissance max. via relais intégré: la commutation d'autres charges ou une augmentation de la puissance
peut s'effectuer par des contacteurs externes, aussi sur différentes phases.
nv Niko sa
2 of 1 x 2,5mm 2
Max. belasting 230V 50Hz*
4A
2,5A
2,5A
4A
420-0030X
4A
4A
EXT1
EXT2
R,L
XXX-78300
2
ou 1 x 2,5mm
Charge max. 230V 50Hz*
4A
2,5A
2,5A
4A
Industriepark West 40, BE-9100 Sint-Niklaas, Belgium — tel. +32 3 778 90 00 — fax +32 3 777 71 20 — e-mail: support@Niko.be — www.niko.be
4. WETTELIJKE WAARSCHUWINGEN
- De installatie dient te worden uitgevoerd door een erkend installateur en met inachtname van de geldende
voorschriften.
- Deze handleiding dient aan de gebruiker te worden overhandigd. Zij moet bij het dossier van de elektrische
installatie worden gevoegd en dient te worden overgedragen aan eventuele nieuwe eigenaars. Bijkomende
exemplaren zijn verkrijgbaar via de Niko-website of -supportdienst.
- Bij de installatie dient rekening gehouden te worden met (lijst is niet limitatief):
- de geldende wetten, normen en reglementen;
- de stand van de techniek op het ogenblik van de installatie;
- het feit dat een handleiding alleen algemene bepalingen vermeldt en dient gelezen te worden binnen het
kader van elke specifieke installatie;
- de regels van goed vakmanschap.
- Bij twijfel kan u de supportdienst van Niko raadplegen of contact opnemen met een erkend controleorganisme.
Support België:
tel. + 32 3 778 90 80
website: http://www.niko.be
e-mail: support@niko.be
In geval van defect kan u uw product terugbezorgen aan een erkende Niko-groothandel samen met een duidelijke
omschrijving van uw klacht (manier van gebruik, vastgestelde afwijking...).
5. GARANTIEBEpALINGEN
- Garantietermijn: twee jaar vanaf leveringsdatum. Als leveringsdatum geldt de factuurdatum van aankoop van
het goed door de consument. Indien geen factuur voorhanden is, geldt de productiedatum.
- De consument is verplicht Niko schriftelijk over het gebrek aan overeenstemming te informeren, uiterlijk binnen
de twee maanden na vaststelling.
- In geval van een gebrek aan overeenstemming van het goed heeft de consument recht op een een kosteloze
herstelling of vervanging, wat door Niko bepaald wordt.
- Niko is niet verantwoordelijk voor een gebrek of schade als gevolg van een foutieve installatie, oneigenlijk of
onachtzaam gebruik of verkeerde bediening of transformatie van het goed.
- De dwingende bepalingen van de nationale wetgevingen betreffende de verkoop van consumptiegoederen en de
bescherming van de consumenten van de landen waarin Niko rechtstreeks of via zuster/dochtervennootschap-
920W pen, filialen, distributeurs, agenten of vaste vertegenwoordigers verkoopt, hebben voorrang op bovenstaande
bepalingen.
575VA
575VA
920VA
L
230V~
N
L
N E1E2
µ 1 2
02135 420-0030x
230V~ 4A µ 50Hz
4. pRESCRIpTIONS LEGALES
- L'installation doit être effectuée par un installateur agréé et dans le respect des prescriptions en vigueur.
- Ce mode d'emploi doit être remis à l'utilisateur. Il doit être joint au dossier de l'installation électrique et être
remis à d'éventuels autres propriétaires. Des exemplaires supplémentaires peuvent être obtenus sur le site
web ou auprès du service 'support Niko'.
- Il y a lieu de tenir compte des points suivants avant l'installation (liste non limitative):
- les lois, normes et réglementations en vigueur;
- l'état de la technique au moment de l'installation;
- ce mode d'emploi qui doit être lu dans le cadre de toute installation spécifique;
- les règles de l'art.
- En cas de doute, vous pouvez appeler le service 'support Niko' ou vous adresser à un organisme de contrôle
reconnu.
Support Belgique:
+ 32 3 778 90 80
site web: http://www.niko.be
e-mail: support@niko.be
En cas de défaut de votre appareil, vous pouvez le retourner à un grossiste Niko agréé, accompagné d'une
2
description détaillée de votre plainte (manière d'utilisation, divergence constatée...).
5. DISpOSITIONS DE GARANTIE
- Délai de garantie: 2 ans à partir de la date de livraison. La date de la facture d'achat par le consommateur fait
office de date de livraison. Sans facture disponible, la date de fabrication est seule valable.
- Le consommateur est tenu de prévenir Niko par écrit de tout manquement à la concordance des produits dans
un délai max. de 2 mois après constatation.
- Au cas ou pareil manquement serait constaté, le consommateur a droit à une réparation gratuite ou à un
remplacement gratuit selon l'avis de Niko.
- Niko ne peut être tenu pour responsable pour un défaut ou des dégâts suite à une installation fautive, à une
utilisation contraire ou inadaptée ou à une transformation du produit.
- Les dispositions contraignantes des législations nationales ayant trait à la vente de biens de consommation
et la protection des consommateurs des différents pays où Niko procède à la vente directe ou par entreprises
interposées, filiales, distributeurs, agents ou représentants fixes, prévalent sur les dispositions susmention-
920W
nées.
575VA
575VA
920VA
Support Nederland:
tel. + 31 183 64 06 60
website: http://www.niko.nl
e-mail: sales@niko.nl
L
230V~
N
N
M
L
N E1E2
1 2
µ
02135 420-0030x
230V~ 4A µ 50Hz
Support France:
+ 33 820 20 66 25
site web: http://www.niko.fr
e-mail: ventes@niko.fr
PM420-0030XR08152
